22 mars 2014 6 22 /03 /mars /2014 13:09

Il y a quelque temps j'avais vu des topics sur l'utilisation d'un copieur laser pour imprimer ses circuits.

Donc voila la methode:

Imprimer le circuit imprimé inversé sur une feuille papier glaçée (papier photo brillant) avec une imprimante LASER. Pourquoi une laser , parce que le dépot d'encre est de la poudre et ne pénètre pas dans le papier.

CI et Photocopie



Ensuite poncer le cuivre du circuit pour que le toner puisse bien accrocher (grain fin) et finir le dégraissage à l'acétone.

Poncage



Passer un fer à repasser réglé au max en insistant bien. Vous verrez le circuit apparaitre légèrement quand c'est bon.

Fer a repasser



Après, très important, plongez le de suite dans l'eau froide et patientez 1/4 d'heure

Si vous le laissez refroidir, la dilatation thermique vas faire cloquer le papier et décoller l'impression.

Trempage



Vous pouvez maintenant commencer à peler le papier avec les doigts, vous pourrez finir en détail avec un scotch brite passé doucement.

Epluchage



Voila ce que ça donne. parfois il arrive qu'un petit morceau de piste se soit décollé , prévoyez un feutre spécial retouches.

Il ne reste plus qu'à le plonger dans le perchlo.

CI serigraphie

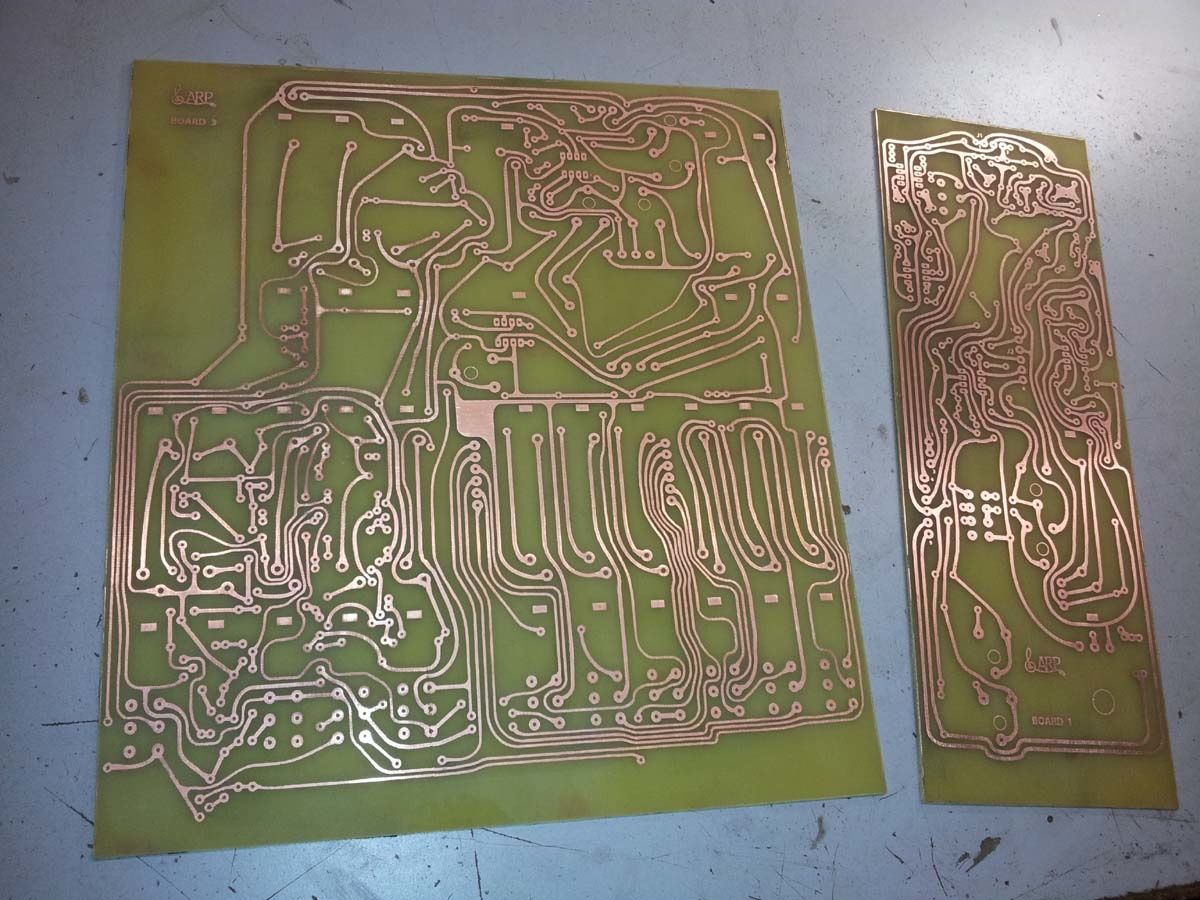

Le résultat est quand meme pas mal ?

CI gravé

Partager cet article

Repost0
31 octobre 2013 4 31 /10 /octobre /2013 19:40

Voiçi enfin les boards 5 et 5.1 j'ai eu du mal car les schémas ARP comportent des erreurs et j'ai du attendre d'avoir un 2600 entre les mains afin de les corriger

BOARD 5

Fabrication d'un Clone de ARP 2600
Fabrication d'un Clone de ARP 2600

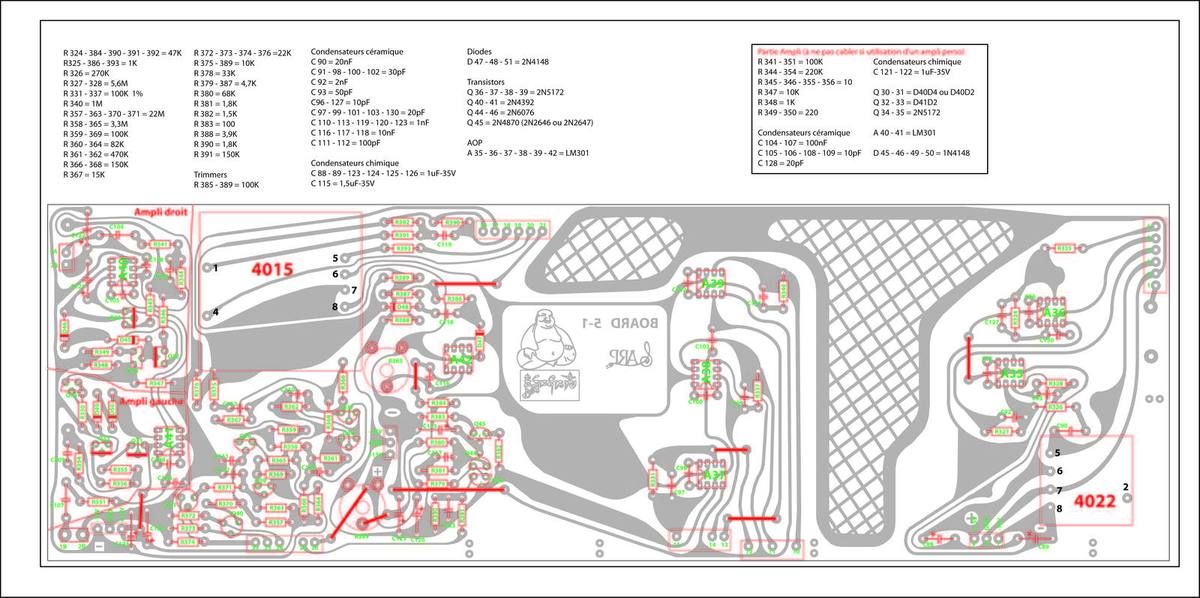

BOARD 5.1

Fabrication d'un Clone de ARP 2600
Fabrication d'un Clone de ARP 2600

Le schémas corrigé des boards 5 et 5.1 - Modifications au niveaux de l'horloge

Fabrication d'un Clone de ARP 2600

Voiçi les plans des modules 40xx qui composent le coeur du ARP2600.



Module 4014: Ring Modulator

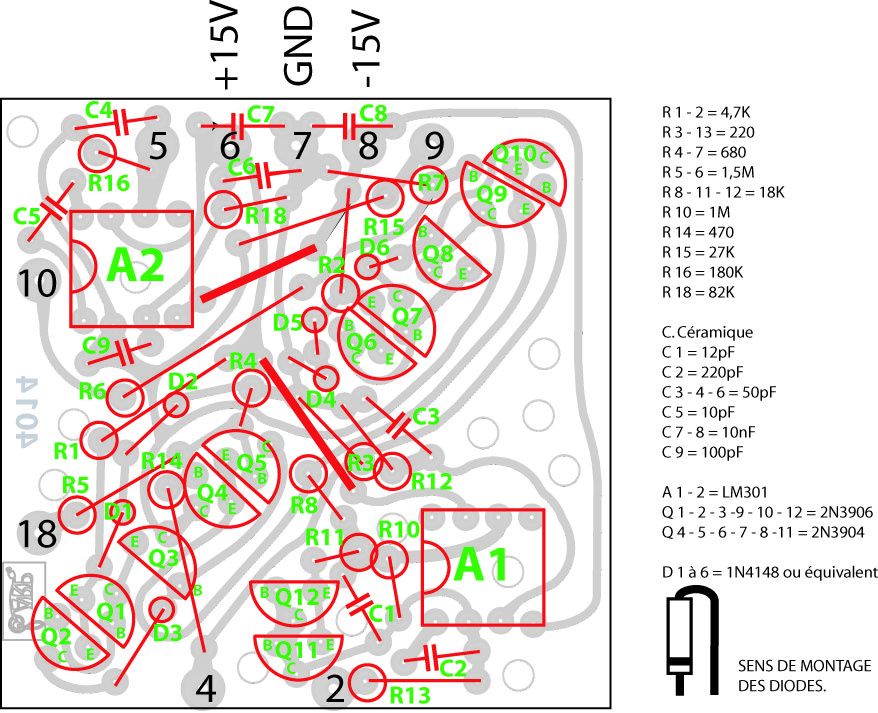

4014 avec composant







4014

PCB ------- 4014 Typon inversé 4014



-----------------------------------------------------------

Module 4027-1 : VCO

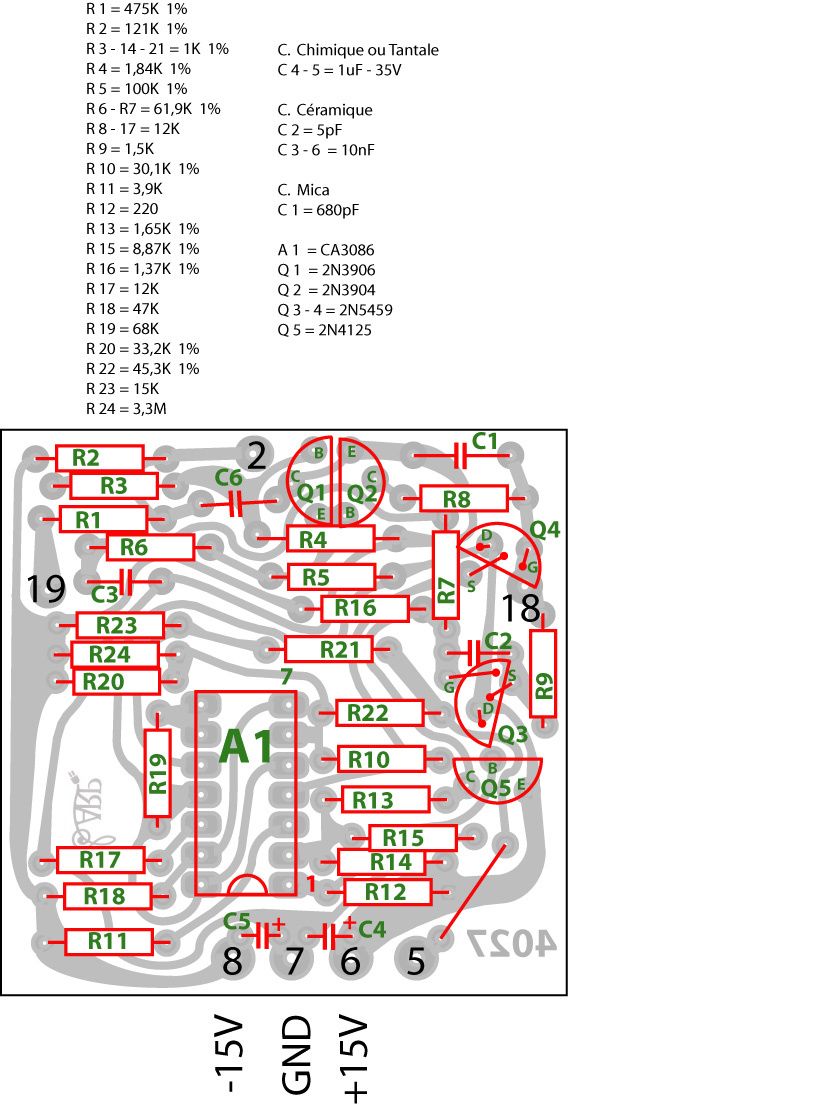

4027-1 VCO avec composant

4027

PCB -------  4027-1 typon invversé 4027-1

4027 recto

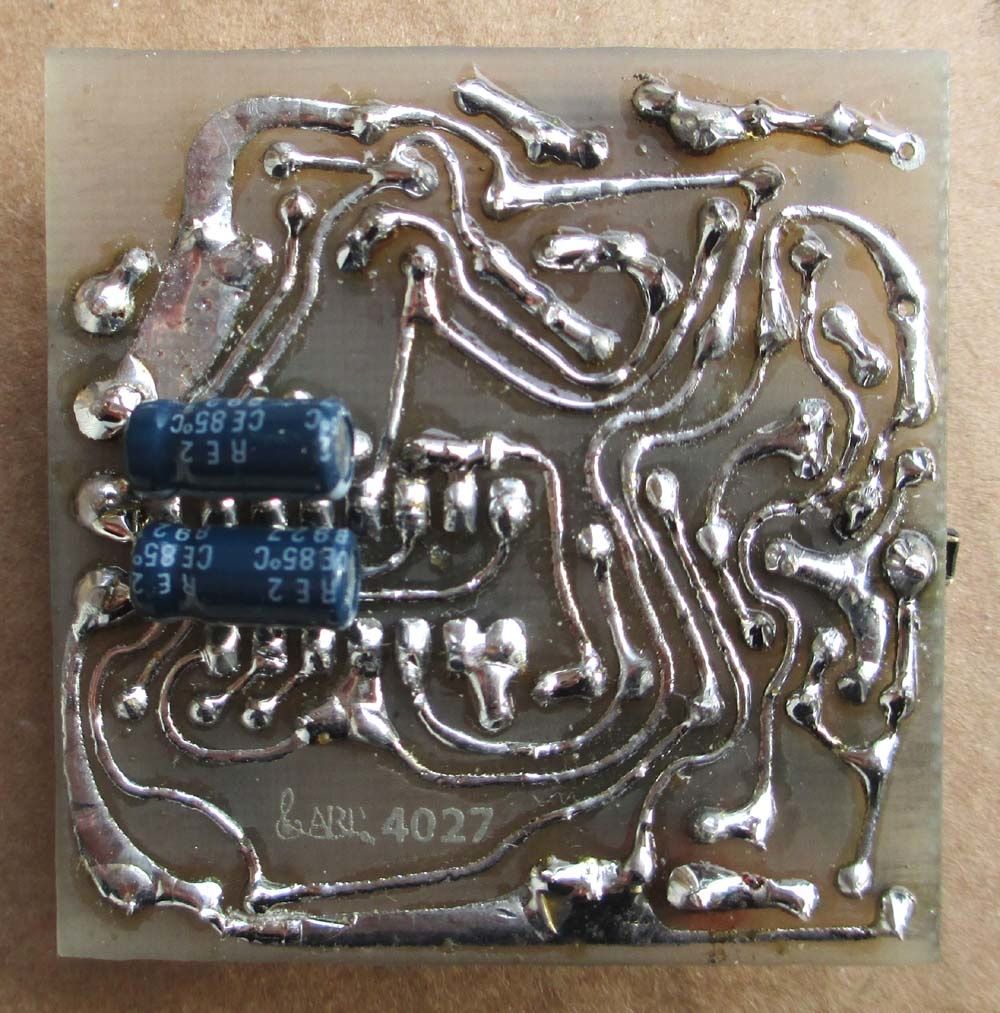

4027 verso



-----------------------------------------------------------

Module 4072 : VCF



4072 composants

4072

PCB ------- 4072 Typon inversé 4072

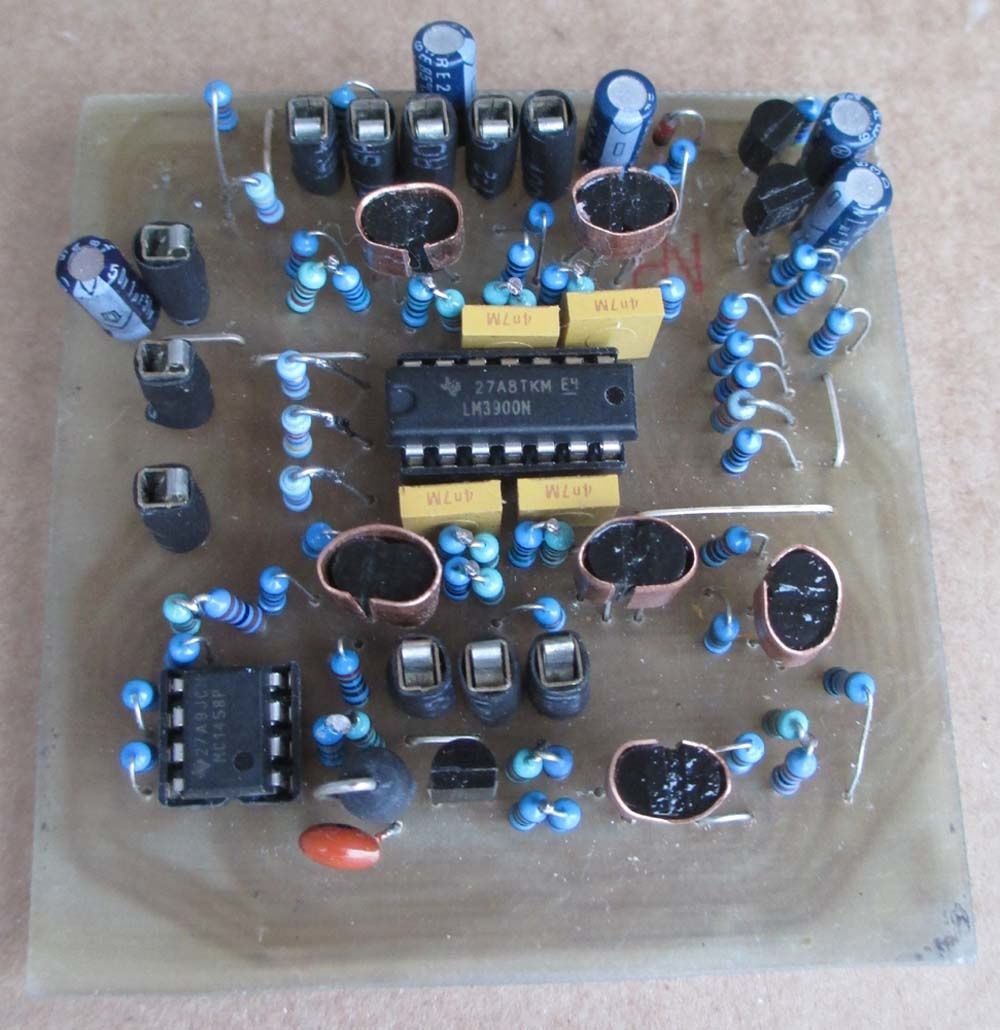

 4072 recto

4072 verso

-----------------------------------------------------------

Module 4020 : ADSR





4020 avec composants

4020 schémas

PCB -------  4020 Typon inv4020



4020 terminé 01



-----------------------------------------------------------

 Module 4019 : VCA



4019 avec composants

4019

PCB -------  4019 Typpon inverse 4019



4019 terminé 01



-----------------------------------------------------------

Module 4015 : S/H



4015 composants

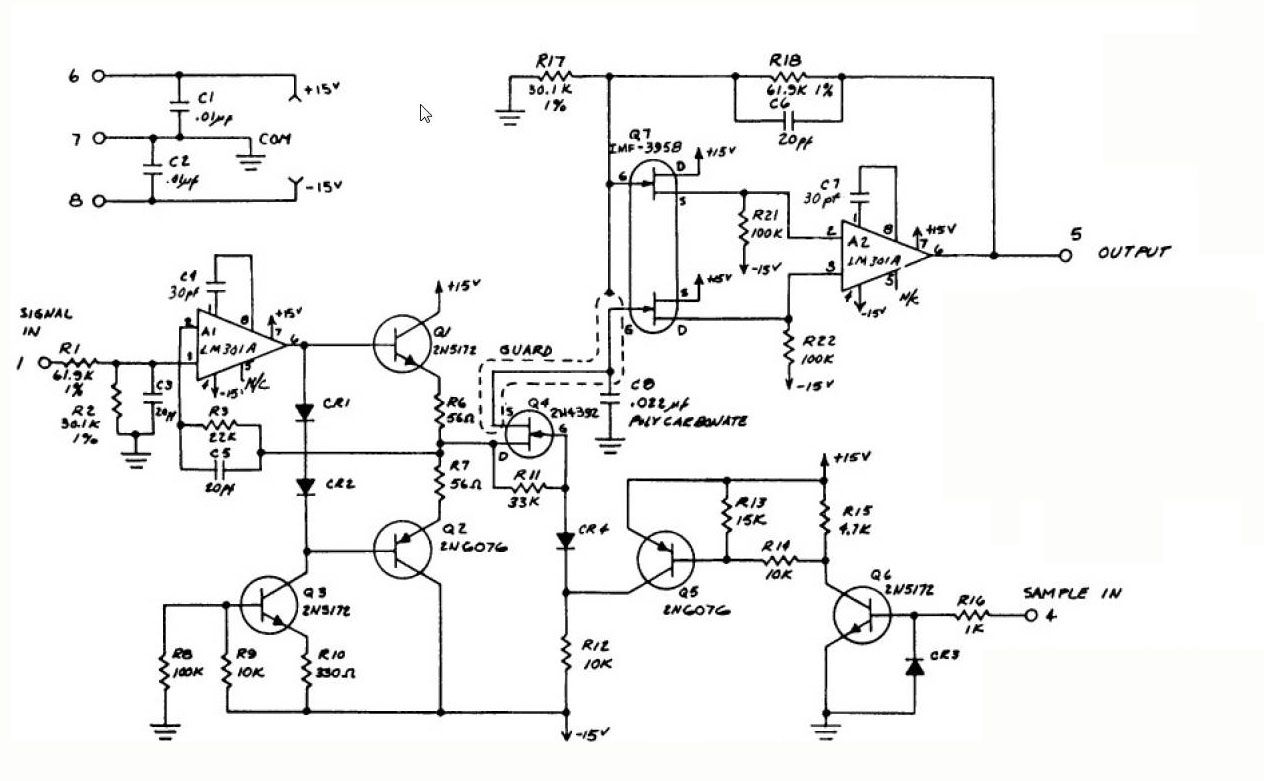

4015

PCB -------  4015 Typon enversé 4015



-----------------------------------------------------------

Module 4022 : Noise

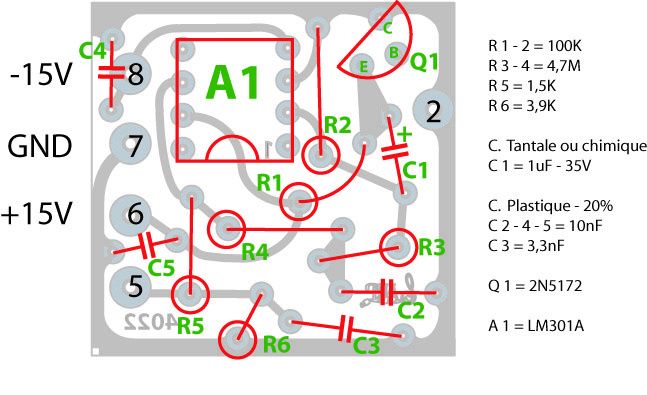

4022 composants

4022

PCB ------- 4022 Typon inverse 4022



-----------------------------------------------------------

Pour graver ces PCB j'ai utilisé la méthode d'impression laser (utilise du toner en poudre) sur du papier photo brillant (d'ou les typons inversés). je transfère ensuite le dessin sur le cuivre à l'aide d'un fer à repasser réglé au max. cela donne ça :

Sérigraphie PCB

Ensuite gravure au perchlo et étamage à froid avec de l'étain chimique.

CI gravés étamés

Les modules et les cartes "filles"cablés

Modules cablés



-----------------------------------------------------------

Les deux cartes aditionnelles

Board 2-1

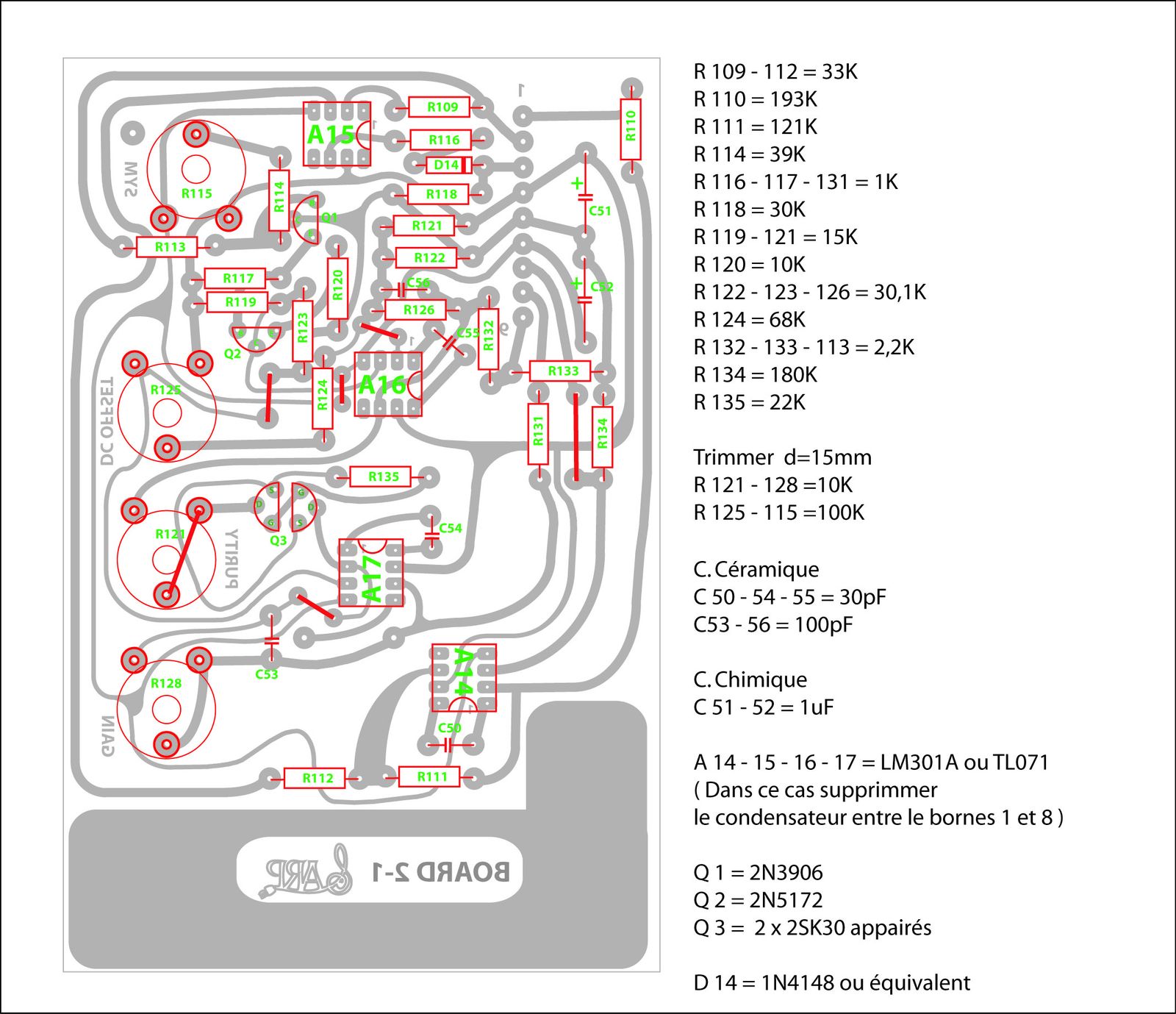

Board 2-1 CI avec composants

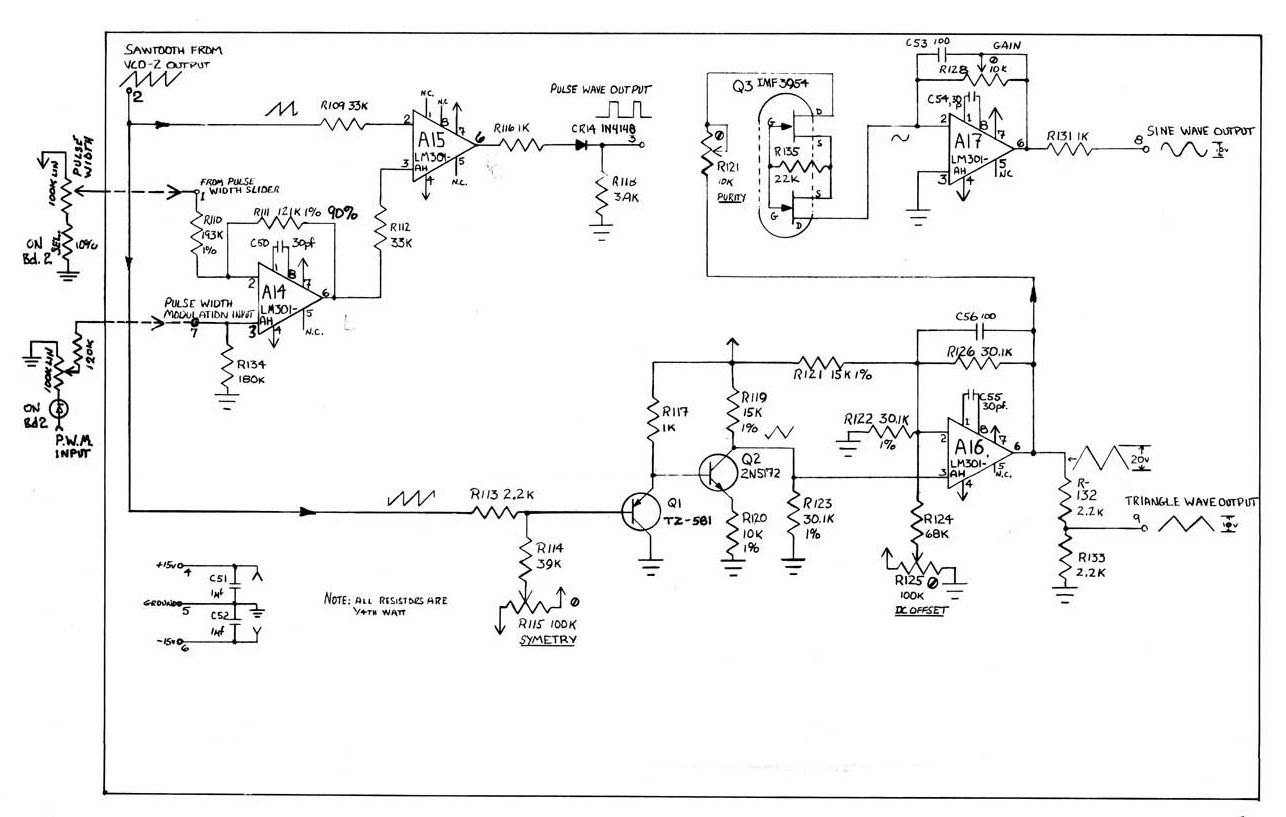

Board 2-1 CI Schémas

PCB -----  Board 2-1 CI inversé Board 2-1

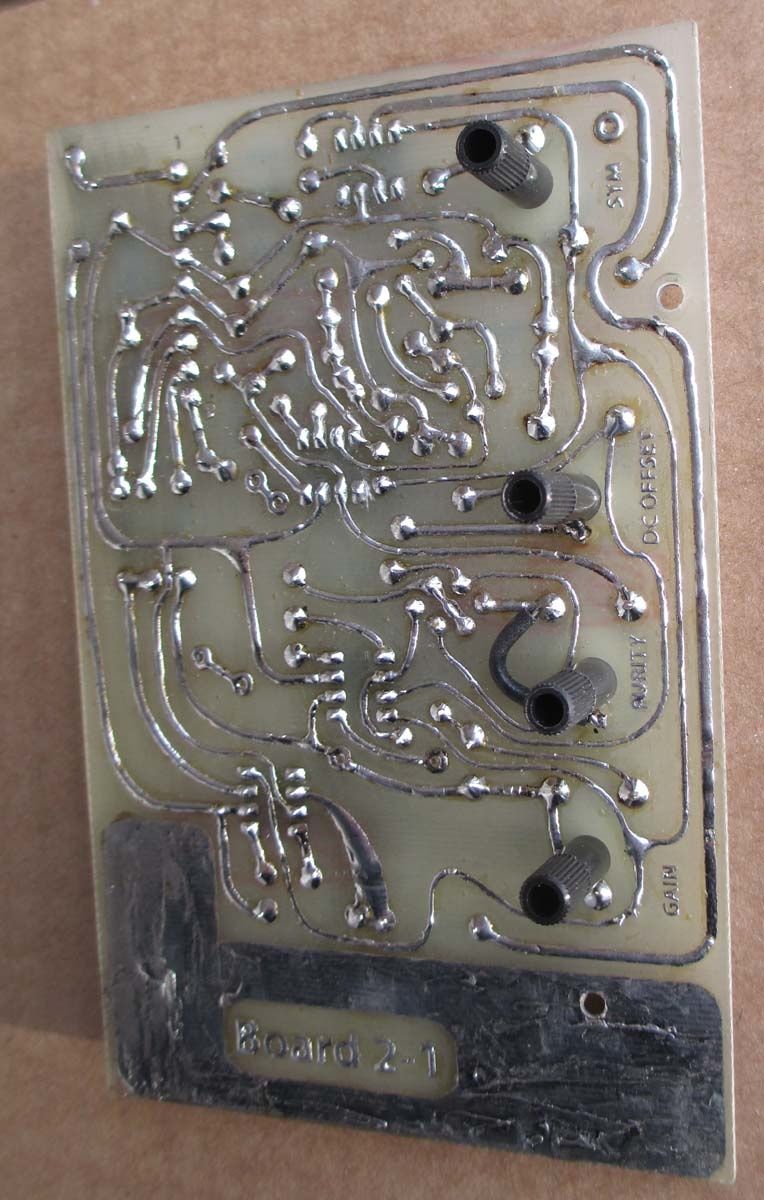

Board 2-1 recto

Board 2-1 verso



-----------------------------------------------------------

Board 4-1

Board 4-1 CI avec composants

Board 4-1

PCB ------  Board 4-1 CI inversé Board 4-1





Board 4-1 recto

-----------------------------------------------------------

Le Board 1

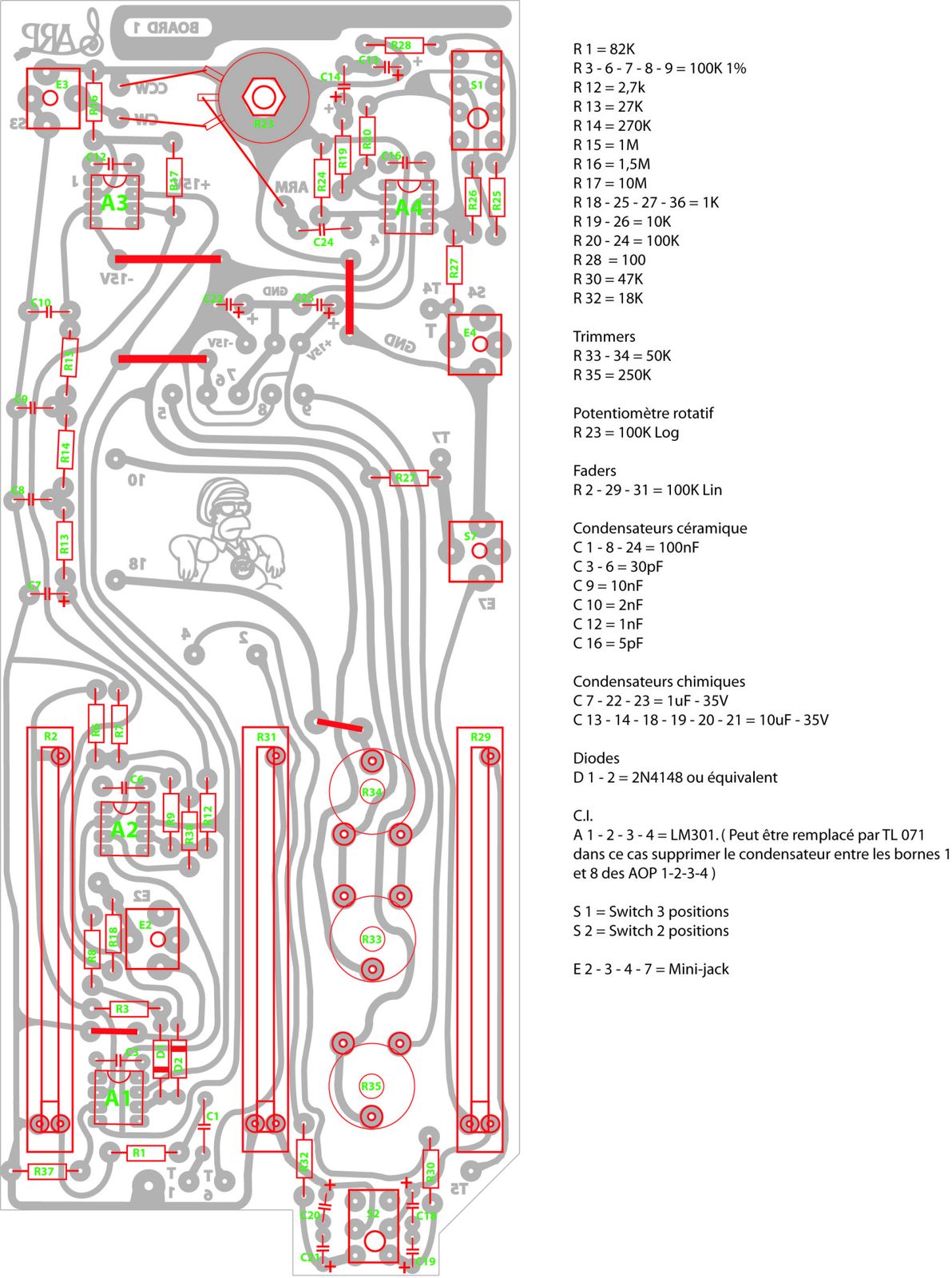

Board 1 - RING MOD avec composant

Board 1 Schémas

PCB ------------ Board 1 - CI inversé Board 1



Board 1 recto



-----------------------------------------------------------

Le Board 2

Board - 2 - CI avec Composants

Board 2 schémas

PCB ------   Board - 2 - CI inversé Board - 2

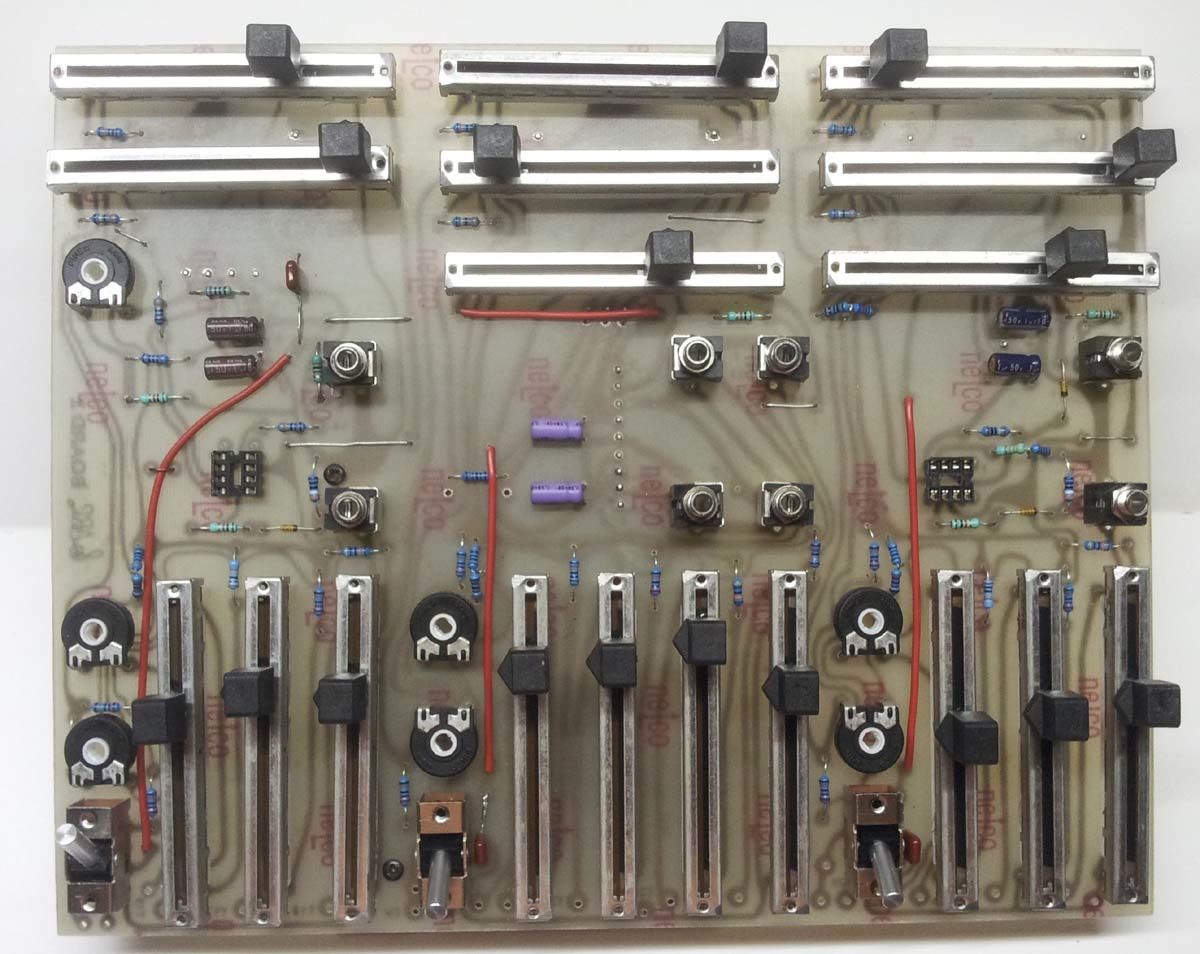

Board 2 recto

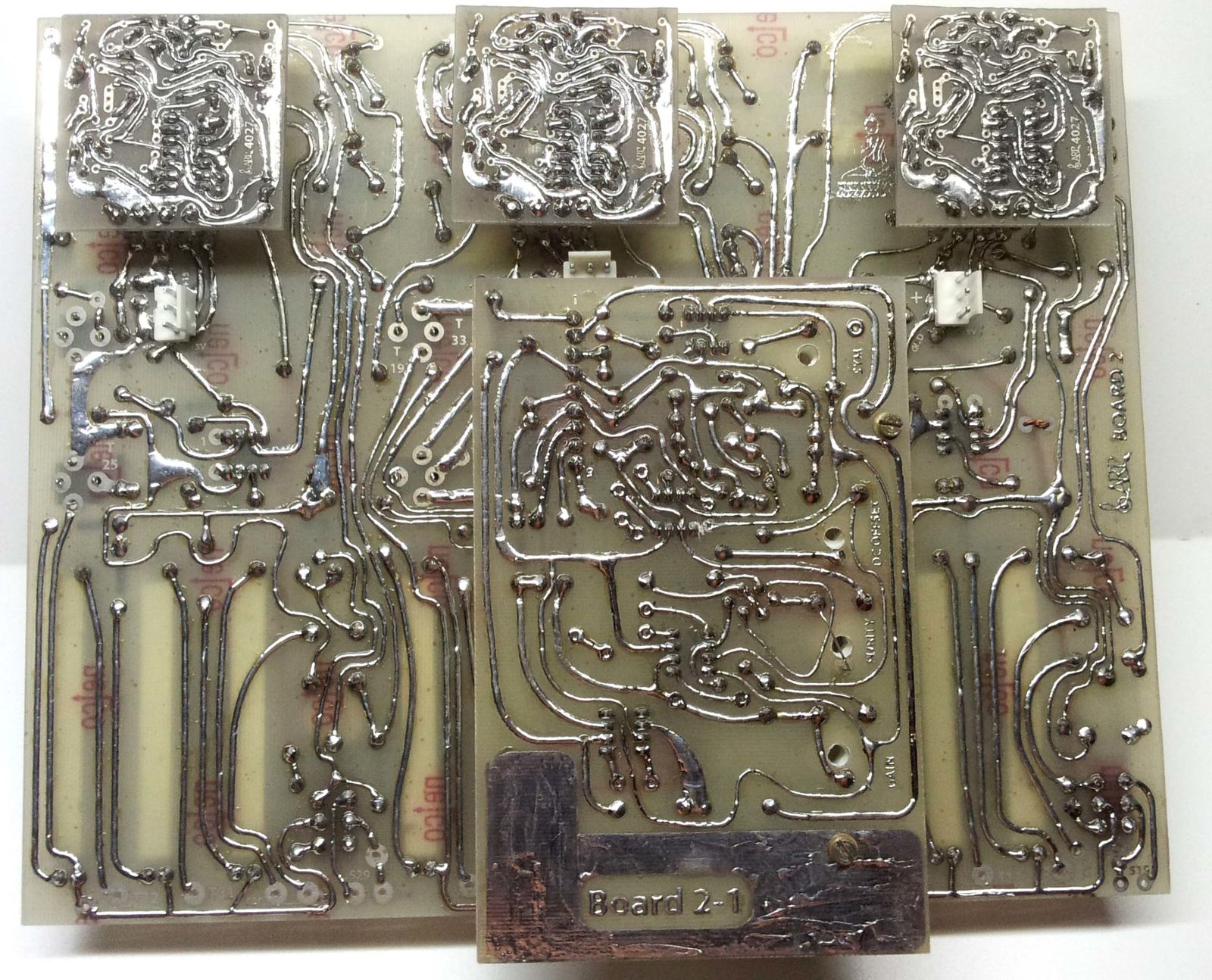

Board 2 verso

-----------------------------------------------------------

Le board 3

Board 3 CI cote composant

Board 3 - schémas

PCB -------  Board 3 CI inversé Board 3

Board -3 recto

Board -3 verso

-----------------------------------------------------------



le board 4

Board 4 CI cote composants

Board 4-1



PCB -------  Board 4 - CI inversé Board 4



Board 4 Recto

Board 4 Verso 01

-----------------------------------------------------------

Petites astuces et conseils

Pour accoupler thermiquement les transistors il faut les cercler de cuivre. Ce dispositif fait "tampon" et permet une meilleure régulation de la chaleur.

Transistors accouplés

Pour cela prendre du fil de cuivre et l'applatir

Aplatir fil de cuivre

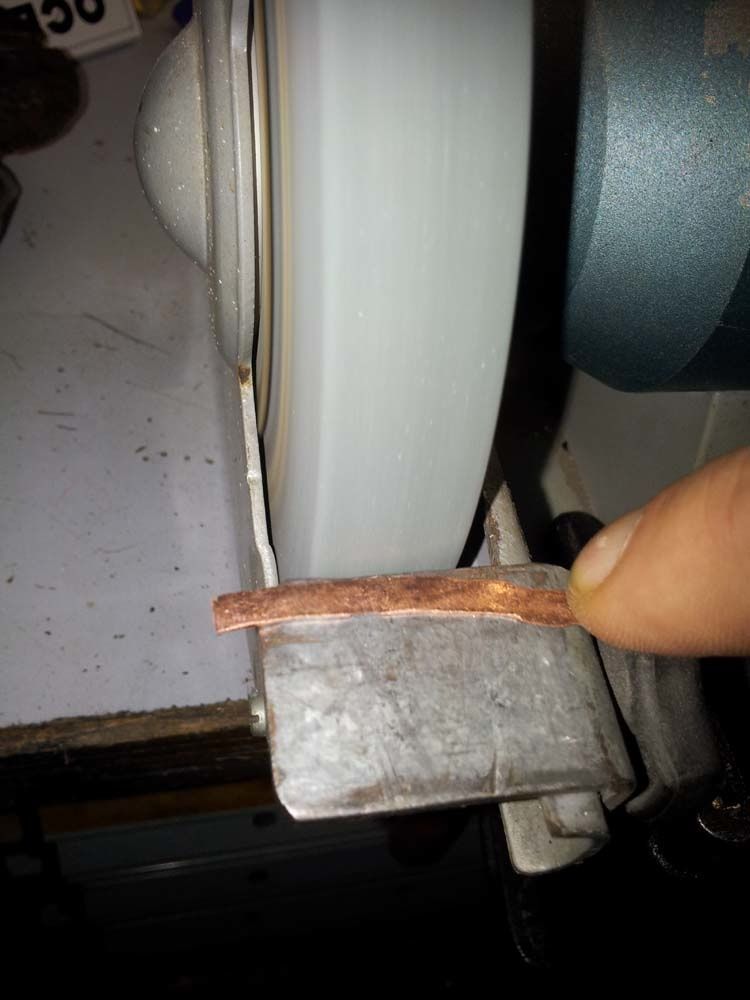

Ensuite un petit coup de meule pour bien le dresser

Meulage fil de cuivre

Il suffira de le former avec une petite pince et de le glisser sur les 2 transistors.

                         -----------------

Certaines résistances ont des valeurs un peu "exotique" notament sur les modules VCO et VCF. Pour cela j'ai accouplé des résistances de valeur courante en série, tout en vérifiant bien que la valeur finale soit dans les critères du 1% demandé.

Ex: pour une résistance 196K prendre une 180K en série avec une 16K



-----------------------------------------------------------

La façe avant

J'ai reçu la tole de la face avant en alu 2mm découpée au laser, je vais maintenant pouvoir ajuster tous les composants mécaniques de la facade.

Tole face avant



La face avant sérigraphiée

Face avant 390x760 sérigraphie

Fichier PDF .....  Face avant 390x760 sérigraphie Face avant 390x760 sérigraphie



La découpe des faders

Fader Decoupe Facade

Fichier PDF .....  Fader Decoupe Facade Fader Decoupe Facade





-----------------------------------------------------------



Le boitier



Carcasse ARP2600

-----------------------------------------------------------



L'alimentation



Pour la partie alim j'ai préféré prévoir large car je lui brancherais des accessoires plus tard.

Alim ARP 2600



Voiçi le schémas

Alimentation2x15V - 5A

Cette alim utilise des régulateurs LM1084 qui peuvent débiter jusqu'à

5 Ampère. On peut aussi utiliser des LM1085 qui eux débitent 3 Ampères.



Voiçi l'implantation des composants ainsi que la BOM

PCB composants



Les typons (c'est un circuit double face )

Recto ...  PCB coté composants PCB coté composants

Verso ...  PCB coté soudures PCB coté soudures

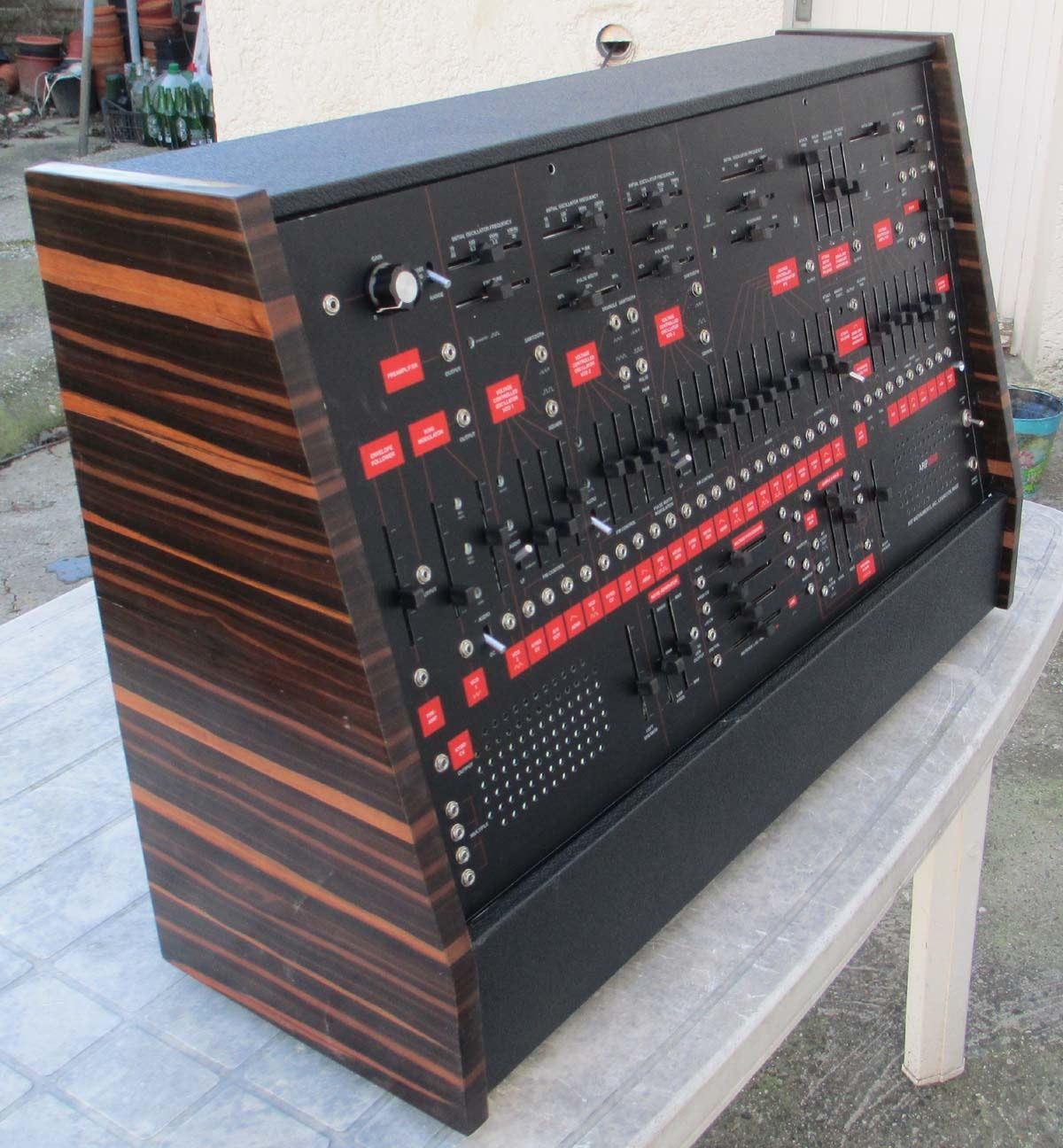

Une vue d'ensemble

premier montage profil

Partager cet article

Repost0
10 septembre 2013 2 10 /09 /septembre /2013 19:12

Je profite du passage de cette machine que je n'avais encore jamais rencontré pour en tirer quelques photos

MPC vue de face



MPC vue coté droit



MPC parametres



MPC Ariere gauche



MPC Ariere droit



MPC ouverte



Vous remarquerez sur la photo précédente qu'il manque la batterie de sauvegarde !

pas de soucis elle est venue pour ça !

MPC Batterie

Partager cet article

Repost0
27 mai 2013 1 27 /05 /mai /2013 20:13

Pour commencer il vous faudra avoir 4 samples de différente hauteur pour les répartir sur tout le clavier.

Je ferais la démonstration avec  Sound Forge 7  que j'utilise courament.

Ouvrons l'echantillon et cliquons sur "spécial" - "éditer l'echantillon"

20130527 191203

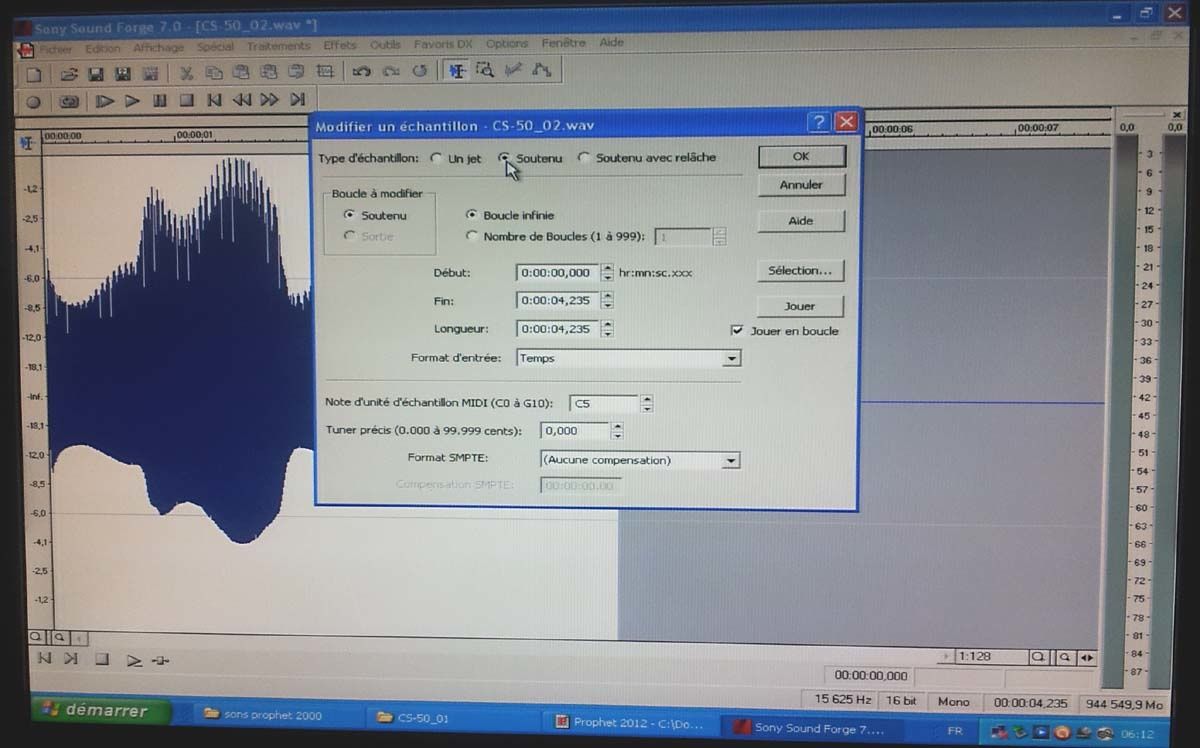

Sélectionner "soutenu"

20130527 191214

Ensuite aller sur "spécial" - "transport" - "jouer en mode échantillon"

20130527 191235

Placer les marqueurs qui sont apparus au début et à la fin de la boucle selon le patch que vous voulez obtenir.

20130527 191403

Pour parfaire la boucle et éviter d'avoir un clic désagréable il y a une fonction très pratique de fondu.

Sélectionner "Outils" - Boucle en fondu enchainé..."

20130527 191420

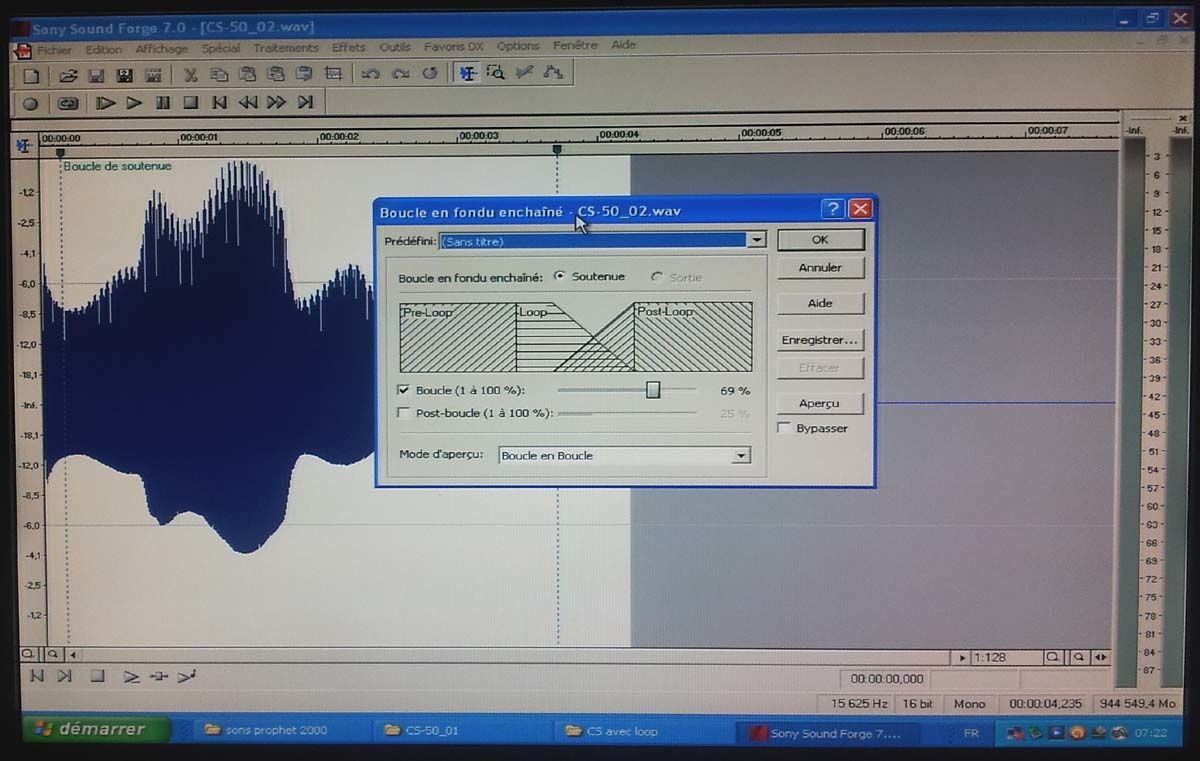

On voit les différentes possibilitées de fondu.

20130527 191430

On voit sur la forme d'onde ainsi éditée que le niveau s'est modifié sur la fin pour mieux s'enchainer avec le début de la boucle.

loop terminée

Maintenant on peut enregistrer et passer à l'echantillon suivant. Lorsque les 4 samples auront été édité on pourra passer à l'editeur Prophet 2012.

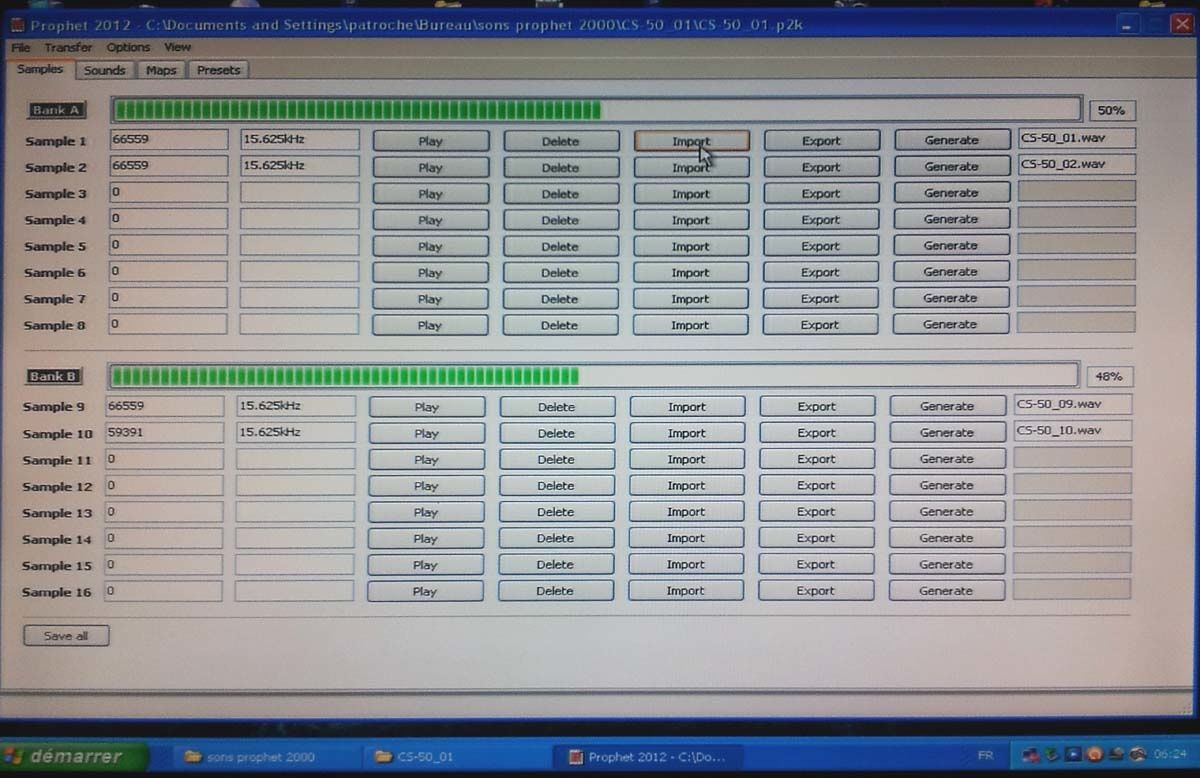

 Ouvrons donc l'editeur Prophet 2012

20130527 192425

Vous constaterez que mon prophet possède une extension mémoire. dans ce cas cliquez sur "options" et "extended mémory" pour que le logiciel en tienne compte.

J'ai importé mes 4 samples dans les 2 banks. Ce n'etait pas nécessaire içi car la RAM n'est pas pleine mais c'est un exemple et vous pouvez mettre des samples plus "costauds " ainsi.

Pour importer un sample cliquez tout simplement sur "Import"

Vous aurez cette fenêtre qui vas s'ouvrir

Cliquer en premier sur "load" et après, selectionner la fréquence de l'echantillon et s'il sera mergé ou splité.

Ensuite cliquer sur "import"

20130527 192443


Maintenant nous allons placer les 4 samples sur le clavier

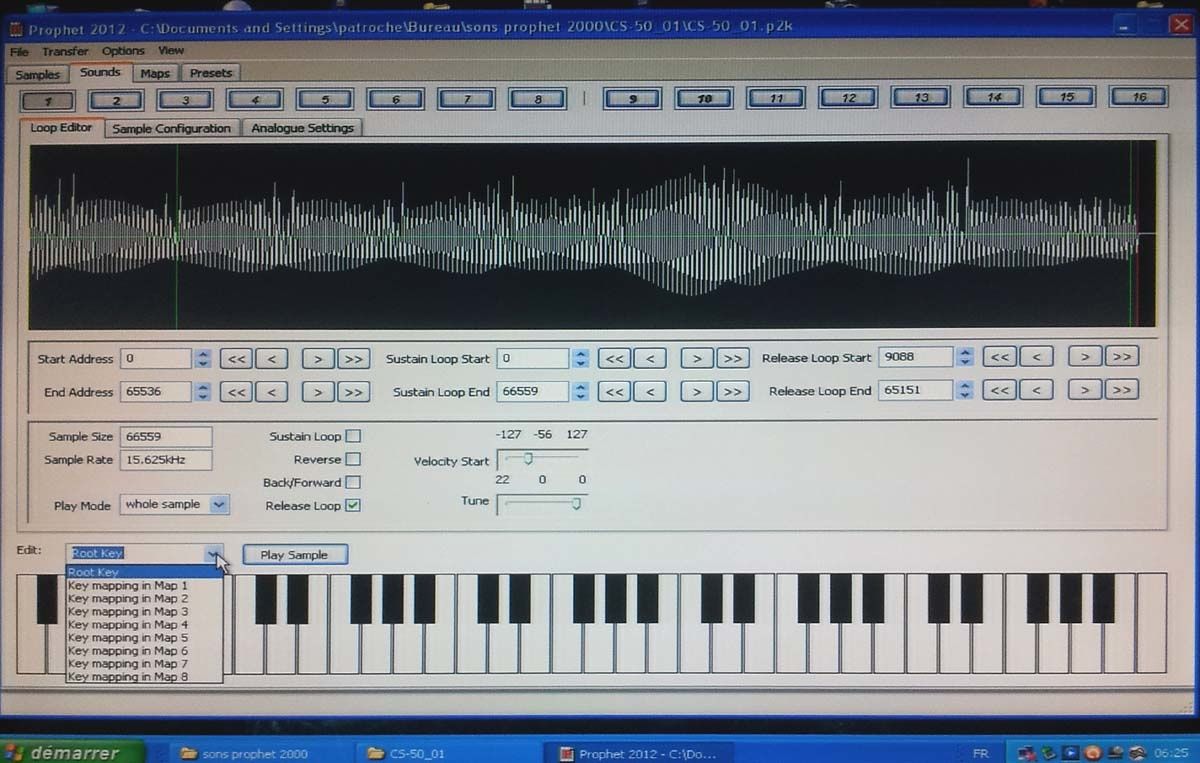

Cliquer sur l'onglet "Sound" et en bas à gauche sur "Edit", faire dérouler le menu et sélectionner "Key mapping in Map 1"

20130527 192513

Pour poser ses samples sur le clavier il faut tenir compte que vous avez 4 sons, les 1 - 2 - 9 et 10

Pour le sample n°1 le R sur le clavier correspond à la note samplé.

Le O (clic gauche souris) correspond au début

Le H (clic droit souris) correspond à la fin

20130527 192618

Faire de-même pour les 4 "sounds"

Sound n° 2

20130527 192626

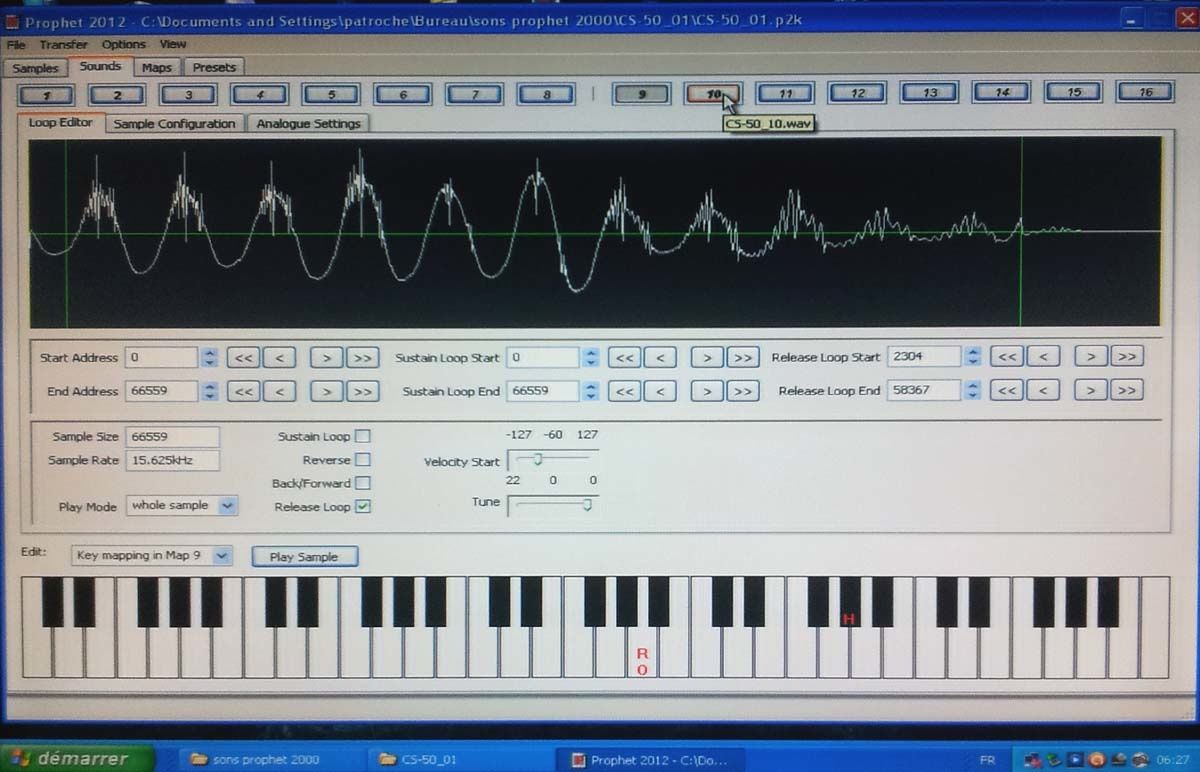

Sound n°9

20130527 192650

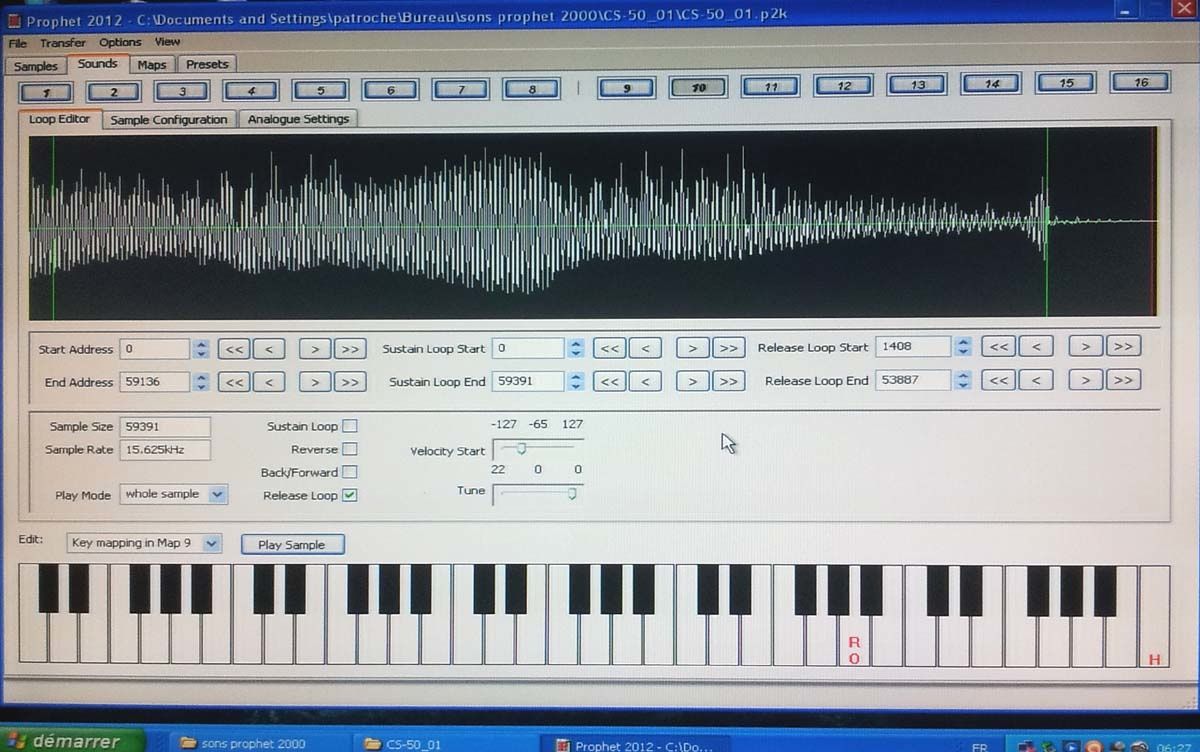

Sound n°10

20130527 192702

Après avoir disposé les 4 samples sur le clavier , sélectionner l'onglet "analog settings" pour avoir accès aux paramètres VCA et VCF de chaque "sound"

20130527 192734

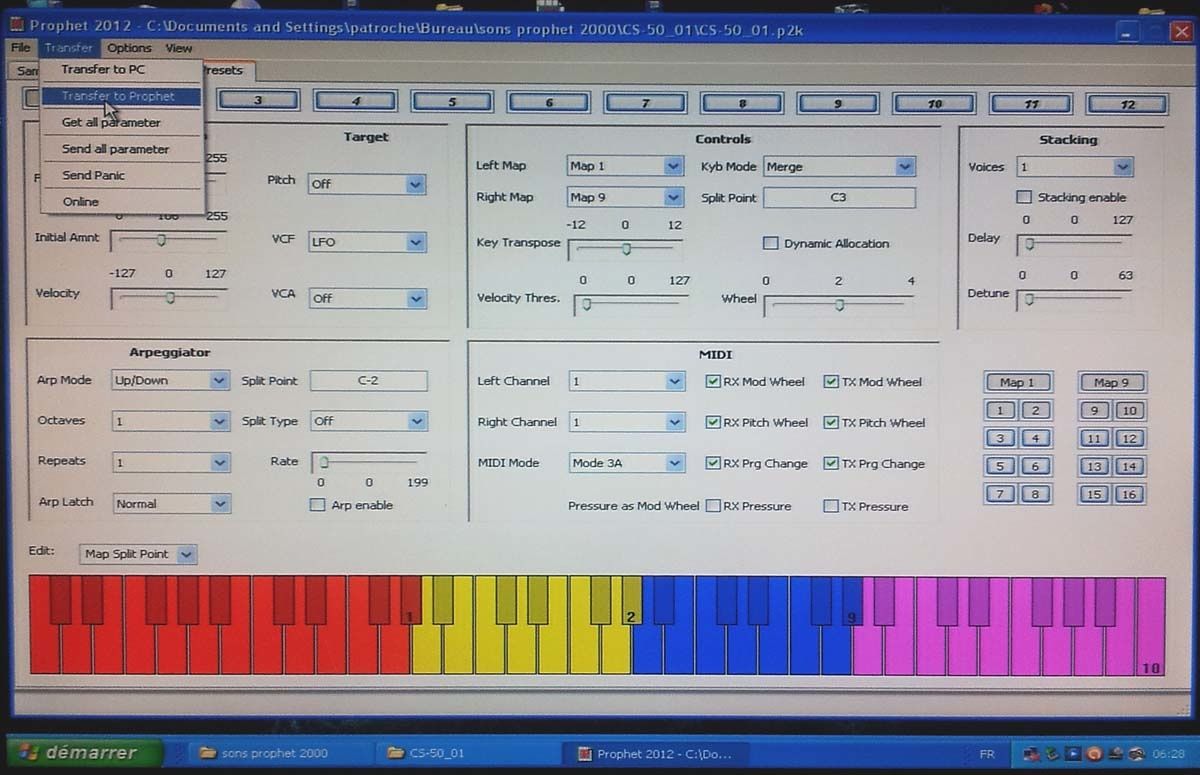

Après avoir paramétré les "sounds" passer sur l'onglet "préset"

Dans la partie "controls" le clavier doit être en mode "merge"

La main gauche sur la map 1 (sounds 1 et 2 )

La main droite sur la map 9 (sounds 9 et 10)

20130527 192816

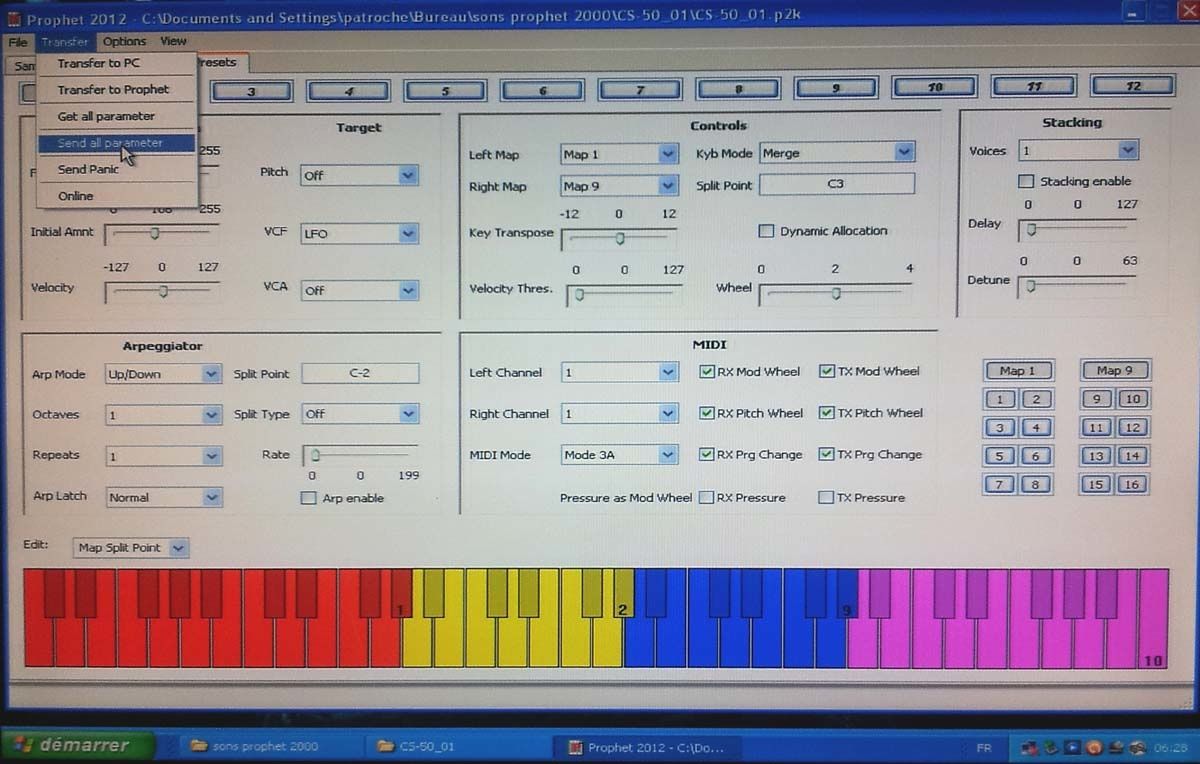

Il ne vous reste qu'à envoyer les infos au prophet 2000 par le MIDI et écouter si le patch vous plait. En cas de modif de paramètres cliquez juste sur " send all  parameter" , ça prends moins de temps !

20130527 192824



- Si vous avez un lecteur de disquette sauvegardez sur disques



- Si vous avez un lecteur émulateur HxC suivez la procédure

Sur le PC mettez la carte SD et dupliquez un patch déja créé et appellez le du nom du patch que vous voulez créer.

Mettez la carte SD dans le lecteur HxC, sélectionnez le patch que vous venez de renommer pour enregistrer par dessus

Il faut savoir que chaque patch sur la carte SD est gérée comme une disquette. Donc il vous faut une disquette virtuelle pour enregistrer dessus, c'est à dire créer un fichier vide ou mieux, une copie d'un autre fichier que l'on "écrasera" avec le nouveau patch !

Lecteur HxC





---------------------------------------------------------------------------------------



Pour commencer voiçi une petite collection de samples pour vos prophet

La liste vas s'étoffer au fur et à mesure que j'en ferais.

Vous pouvez aussi me faire parvenir les votres, que je les mette en ligne à dispo de tout le monde et surtout gratuitement !

Acoustic Guitare Organ Electric Bass Acoustic Guitare Organ Electric Bass

ARI Records 202 - Flute and Piccolo (Original 875-11) ARI Records 202 - Flute and Piccolo (Original 875-11)

BASS Echo BASS Echo

Bass et Piano Bass et Piano

Brass Brass

Choir Choir

Clarinet Clarinet

CS-50 01 CS-50 01

DX-7 II mix DX-7 II mix

EII bigbreath EII bigbreath

EII Voice 02 EII Voice 02

EII Voice 03 EII Voice 03

Guitar Voices Guitar Voices

KURZWEIL - Strings KURZWEIL - Strings

LINN 9000-01 LINN 9000-01

LINN 9000-02 LINN 9000-02

Matrix 12 Matrix 12

Minimoog Minimoog

OB8 OB8

OBERHEIM nappes cuivres OBERHEIM nappes cuivres

Panflute Shakuhachi Panflute Shakuhachi

Piano Strings Piano Strings

Poltergeist 1 Poltergeist 1

PPG String PPG String

PPG PPG

Prophet 5 Prophet 5

Prophet VS Prophet VS

Saxophone Saxophone

Shaku 01 Shaku 01

Soundtrack 02 Soundtrack 02

SP 12 SP 12

String 01 String 01

String 02 String 02

Strings 03 String 03

Strings et Trumpets Strings et Trumpets

Synclavier Synclavier

Synthie Bass Synthie Bass

Tabla Tabla

TR 707 Latin TR 707 Latin

TR 808 TR 808

Violoncelle Violoncelle

voice 01 voice 01

Voices et clavecin Voices et clavecin

VOICES VOICES

ZORK SOLO ZORK SOLO



Partager cet article

Repost0
5 avril 2013 5 05 /04 /avril /2013 19:52

J'ouvre ce post afin de vous faire partager quelques astuces. J'en ajouterai au fur et à mesure



LE TESTEUR AUDIO

Ce petit montage simple est très efficace. Il permet "d'ecouter" un signal !

J'utilise un condensateur céramique de 10nF.

Testeur audio





Modification d'un cable MIDI en SYNC24



Cablage d'une prise MIDI

MIDI



Cablage d'une prise SYNC24

Sync24



Signal des broches

SYNC din

DIN SYNC 24





Testeur CA3080

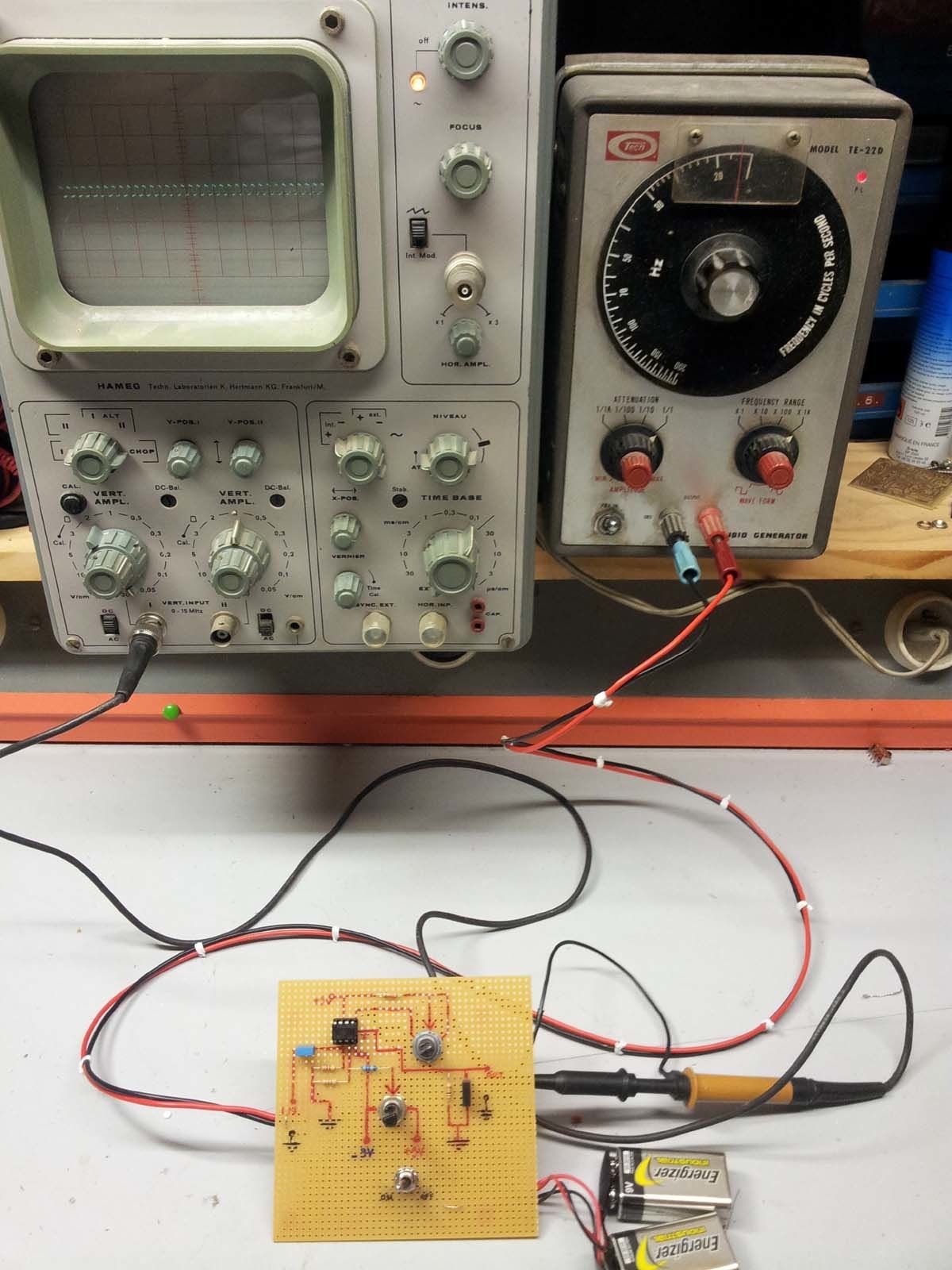

A force de rencontrer des CA3080 un peu partout dans nos vieilles machines, je me suis finalement décidé à réaliser un petit montage pour les tester en VCA.



test CA3080

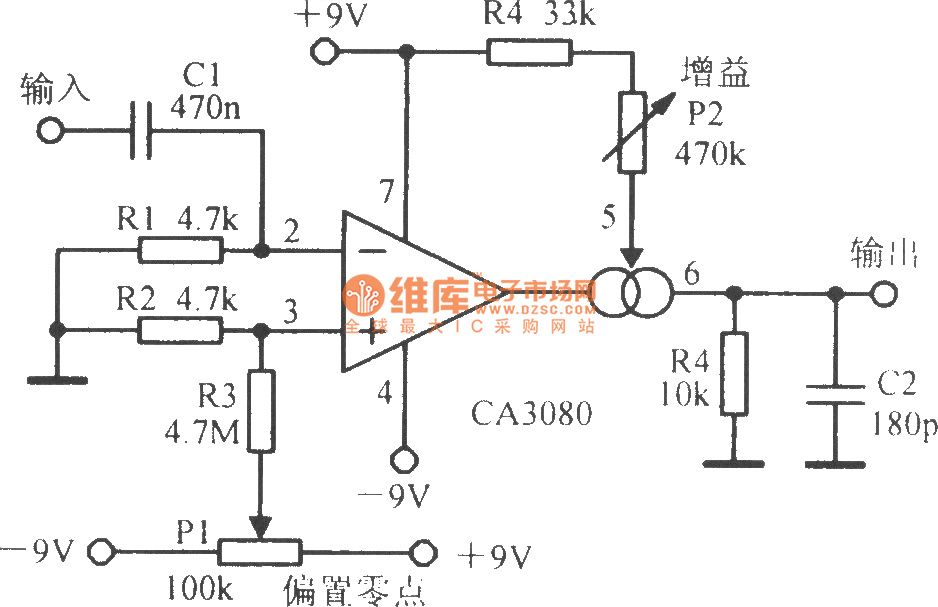

Voiçi le schémas du montage, trouvé sur le net

ca 3080

APPAIRONS NOS TRANSISTORS

Içi nous mesurerons la tension Vbe à l'aide d'un millivoltmètre

Petites astuces

Partager cet article

Repost0
11 mars 2013 1 11 /03 /mars /2013 18:27

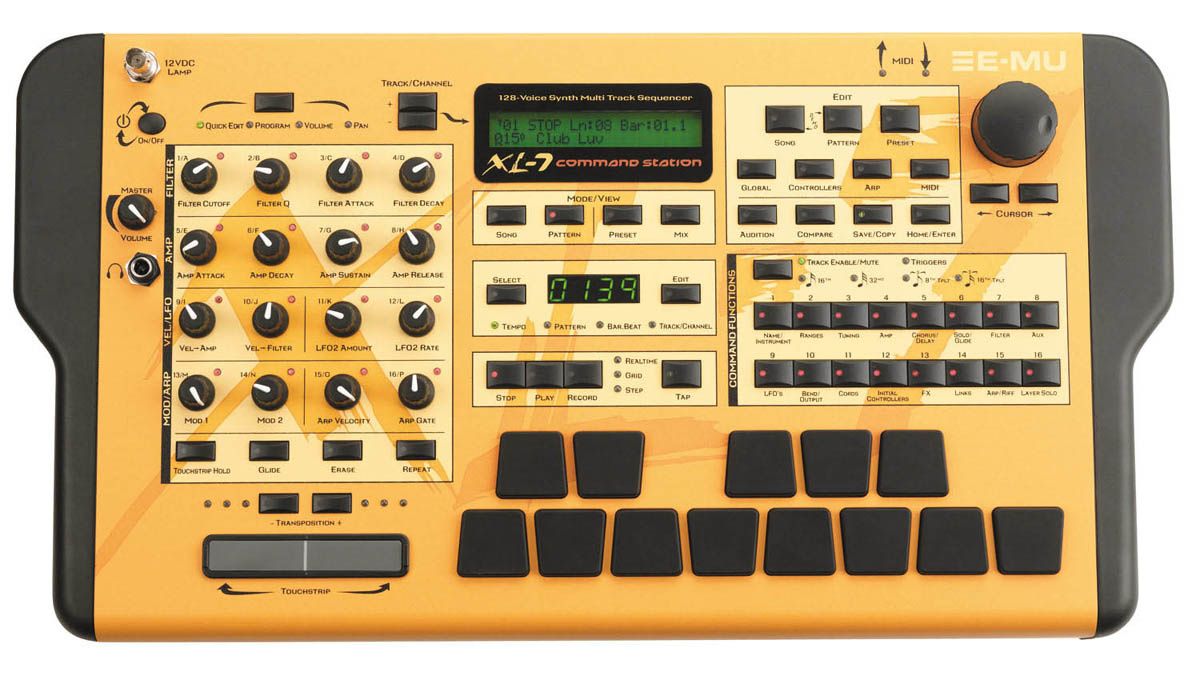

Le gros probleme sur ces machine est l'alim et surtout le manque de ventilation. Le résultat est que l'alim surchauffe et finie par cramer.



Je vais vous donner une solution peu onéreuse pour ceux qui se sentent l'ame de bricoleurs.

Tout d'abord se procurer une alim ATX de PC. Très important car on aura besoin du +12V  -12V  +3,33V  +5V

Sur la carte de la machine il est indiqué 15V mais l'alim d'origine est bien en 12V .... pourquoi? ......



Pour tester votre alim ATX il suffit de faire un petit shunt entre ces deux fils (le noir et le vert).

20130128 144134



Ensuite dépouiller l'alim de tous ses fils en trop en respectant les pontages sur le connecteur (le fil noir avec le fil vert) et (les deux fils orange reliés entre eux). faire les ponts sur le CI de l'alim.

20130128 144032

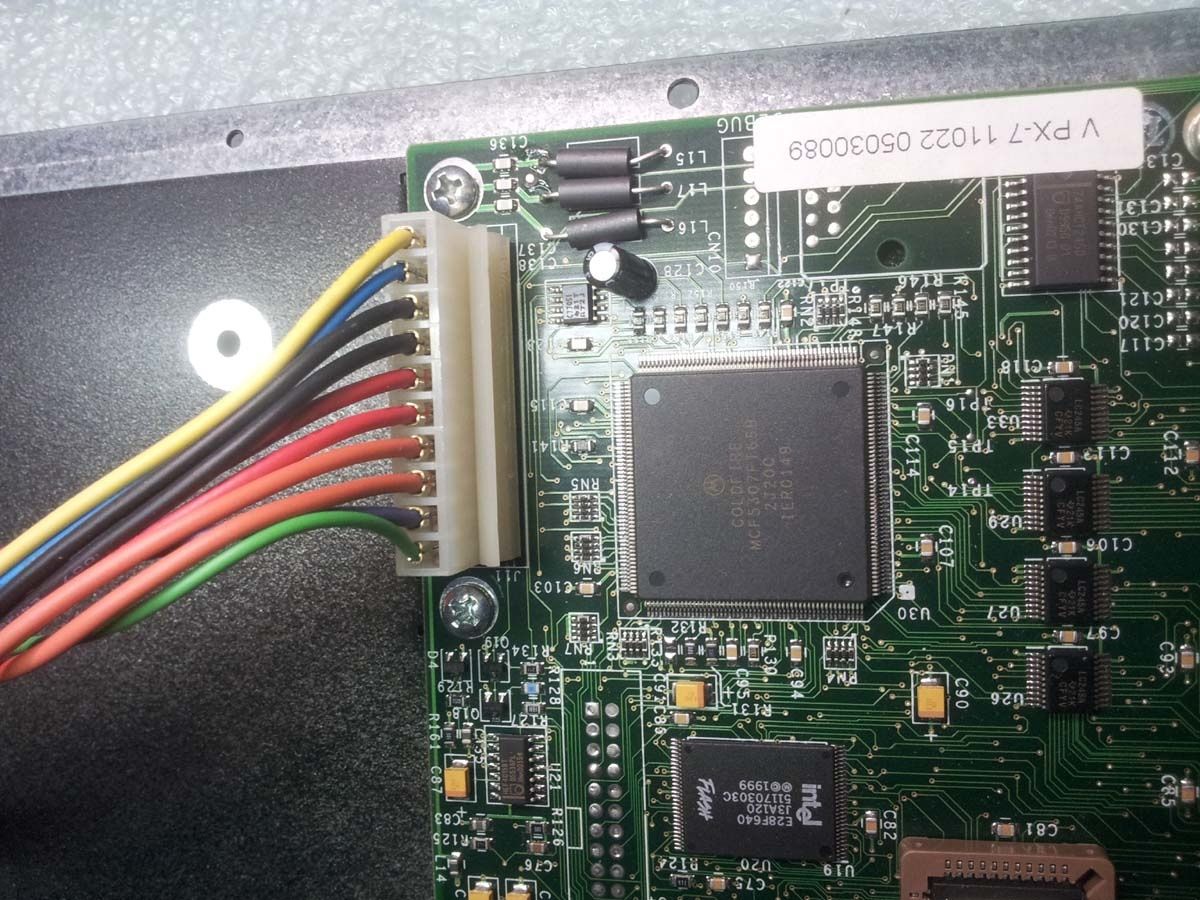

Voiçi le connecteur de l'alim de la XL7. Vous remarquerez que les fils sont de meme couleur que ceux de l'alim de PC et correspondent aux memes tensions.

- le rouge c'est le 5V
- le orange c'est le 3,33V
- le bleu c'est le - 12V
- le jaune c'est le + 12V

le noir étant bien sur la masse !

20130128 135535



Vous ne vous occuperez pas des bornes marquées SW et VP sur la XL7, elles sont nécessaires pour démarer l'alim d'origine. (fil vert et violet )

Vous démarrerez la machine en mettant l'alim de PC sur ON.

20130128 135318



Voiçi le cablable interne de la XL7 sur un connecteur à 5 broches fixé sur la carcasse de la XL7. On y branchera le connecteur du cable venant de l'alim ATX.



Partager cet article

Repost0
14 février 2013 4 14 /02 /février /2013 20:00

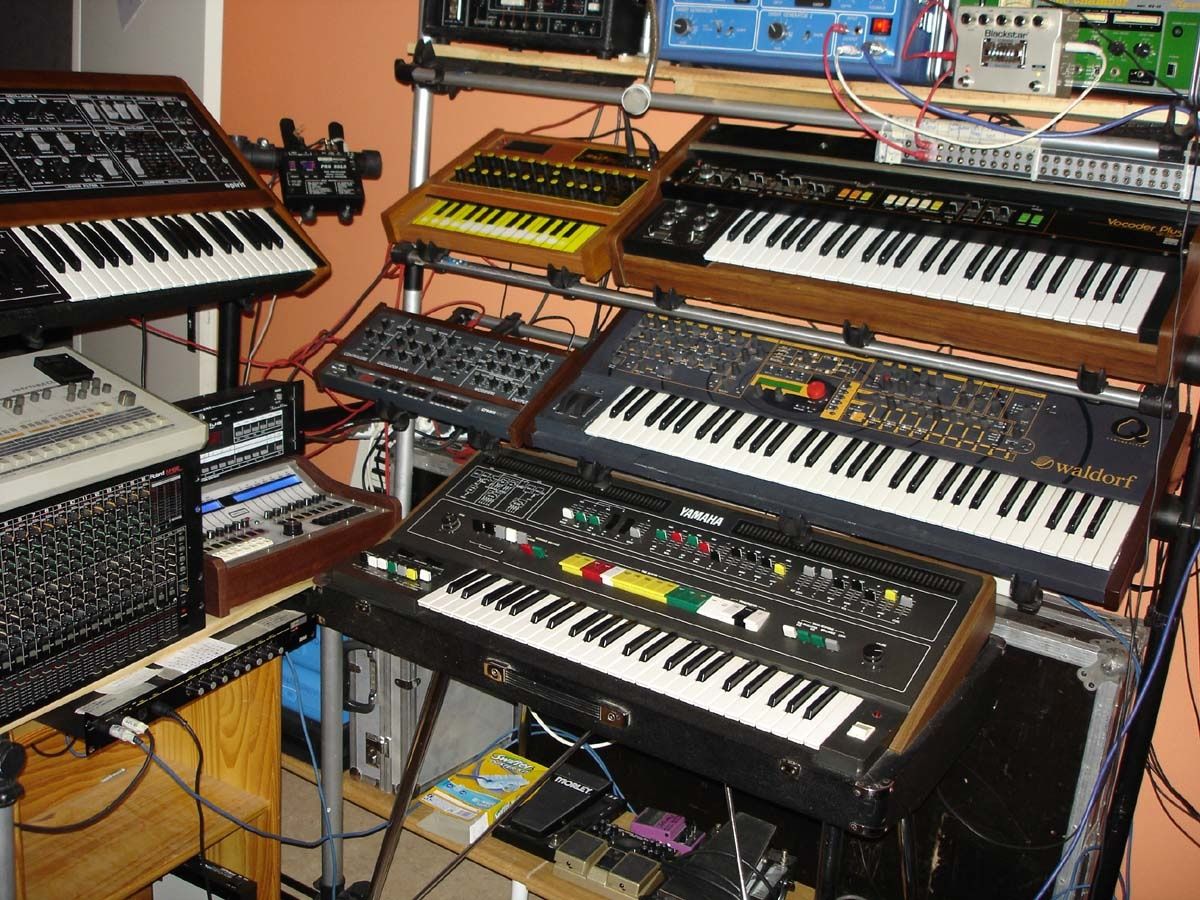

Mon studio a évolué depuis 2011 , il y a des instruments qui ne m'ont pas trancendés alors ils sont partis. Et , bien sur , la place a été vite comblée .



Studio 2013-02



Studio 2013-03



Studio 2013-04



Studio 2013-01

Partager cet article

Repost0
27 janvier 2013 7 27 /01 /janvier /2013 16:15

Je possède une TR909 mais je me lance quand même dans l'aventure. Après ouverture du carton je vois que ce kit est de bonne qualité, des circuits imprimmés pro et des transistors originaux .

Pour infos le kit se commande à cette adresse

 http://www.synthage.com/groupbuy/groupbuy.php


Justement avec ces transistors assez vieux faire attention, leurs pattes sont des fois oxydées et font de faux contacts quand on les soude. le mieux c'est de leur donner un petit coup de carboramdum sur les pattes.

Vérifier aussi les transistors au testeur de diodes voir si ils sont pas HS. (j'en ai eu un dans le lot, ça arrive...)

Et encore une fois si vous utilisez des 2SA et 2SC faites gaffe au brochage et vérifiez bien avec de mettre sous tension!

Attention aussi, en soudant, la chaleur peut faire fondre légèrement la gaine plastique et provoquer ainsi un CC entre les deux pattes du transistor.

20121125 134557



Un petit schémas qui n'est pas publié sur le site : Le noise ! c'est le meme que sur l'original . En cas de debugage du noise voir surtout au niveaux des 4006 . Ce sont surtout eux qui sont relativement fragiles !

TR909 noise


Une fois les composants soudés; c'est un boulot de titan !

Cablage-copie-1



Un truc sympa pour le réglage du clap, j'ai perçé un trou sur le capot pour le rendre accessible avec un petit tournevis. ce trimmer sert à doser le noise dans le son du clap.

Reglage claps



Montage dans un rack 19" de récup

Face avant

DSC03413



Façe arrière

DSC03412



Un petit aide mémoire pour la répartition des notes sur un clavier

DSC03414



Le rack une fois finis

face avant 02

Face avant 03

Face avant 001

Face arriere



Si le design de mes faces avant vous plait vous pouvez les utiliser librement. Elles sont téléchargeables çi-dessous

Face Avant TR9090 Face Avant TR9090

Face Avant TR9090-01 Face Avant TR9090-01

Face ARIERE TR9090 def Face ARIERE TR9090 def

Ces fichiers peuvent être modifiés avec illustrator.



Partager cet article

Repost0
30 juillet 2012 1 30 /07 /juillet /2012 16:14

La Pédale MUTRON

MU TRON terminee

Je profite qu'un collègue m'a prété une Biphase pour la décortiquer et créer un clone. Il y a beaucoup eu de schémas à ce sujet mais celui-çi est une copie "parfaite" de l'original.



Le circuit de controle :

Schémas du circuit controle

Schemas-Carte-Controles

Le schémas en HD ...  Schema-Carte-Controles Schema-Carte-Controles




Implantation des composants :

CI Commande avec Composants




Vue de dessous :

Vue arriere controle



Le circuit imprimé 174x287 mm :

CI inversé commande

Le schémas en HD ...   CI inversé commande CI inversé



Le circuit effets :

Schémas du circuit effets

Carte effets

Le schémas en HD ...  Schemas Carte-effets Schemas Carte-effets


Implantation des composants :

CI Effets avec Composants

Vue avant effets



Vue de dessous :

Vue arriere effets



Le circuit imprimé 198x98 mm :

CI inversé effets

Le schémas en HD ...  CI inversé effets CI inversé effets



L'Alimentation :

Carte Alim cote composants

Carte Alim coté soudure

Carte Alim



Comme on ne trouve plus les régulateurs d'origine, on devra construire une alim classique.

L'alim est de +/- 15V et sera construite avec des régulateurs ordinaires style 7815 et 7915. On utilisera un transformateur 2 x 18V pour cela.

Voir le schémas çi-dessous

Alim 2x15V



La pédale de controle :

Pedale


Connections pedale



Le port J6 sur la carte de controle

Port J6





Schémas du cablage de la pédale :


Cablage de la pédale

Les bornes 1 - 2 et 3 servent à la commutation des phasers A et B

Les bornes 4 et 5 servent au branchement d'une pédale de modulation style wha pour controler la modulation au pied.





 Les coupleurs opto :

J'ai utilisé pour ce montage des LDR de 300 ohms / 3 M.ohms de 4mm de diamètre

En vente chez ... Click here -----> LINK



ar-photoresistance-ldr04-2150



- 2 Leds verte 2 V pour les Vactrols

- 2 Leds rouge 1,5 V pour les coupleurs à LDR (les leds sont dépolies au        carborandum pour une meilleure répartition de la lumière )



Coupleur original

Coupleur MU-TRON



Coupleur cloné

Cellule led rouge



Protection contre les parasites lumineux .Un petit tube en alu collé sur l'embase avec de la résine

Cellule isolée





Au début j'avais choisis des leds blanches mais c'est trop violent. J'ai, après plusieurs essais, opté pour une led rouge.








Le début du cablage

CI Mutron



La fabrication des boutons

Tournage boutons



La pédale de commande

Pédale MUTRON



La face avant

Face Avan Rack Reduite



Le cablage interne

cablage interne



La partie arrière de la face avant avec ses connections

Arriere Face Avant



Le Bi-Phase enfin terminé avec ses petits copains

Famille MUTRON

Je recommande fortement de blinder les cables car il y a risque de transmition de parasites entre les cables véhiculant de l'audio et ceux véhiculant le LFO. Le résultat est silence radio complet en sortie sinon risque d'entendre les clic clic du LFO dans la sortie audio.











Partager cet article

Repost0
8 mai 2012 2 08 /05 /mai /2012 20:04

RITM2

Depuis le temps que je voulais le faire je viens de m'y coller. Pas évident ... 2 grosses journées de boulot pour mettre au point une interface qui fonctionne mais le résultat est la.

Bon j'ouvre la bête, qu'est ce qu'il y a dedans?

Intérieur



Le clavier

Clavier



L'alim ...on voit que c'est du ruskof .

Alim



Allez place à l'intervention, le synthé est sur la table d'opération à coeur ouvert.

Table opération



Je vous passe les détails techniques de l'opération voiçi un croquis de l'interface  CV-gate

Schemas CV-Gate



Connection du transistor sur le bar-bus pour le Gate/S-Trig

S-Trig



Le circuit imprimmé CV

CI-CV-Gate



Lien vers schémas HD avec points de connections ....

Schémas Schémas

Implentation Composants Implentation Composants

Manuel RITM2 Manuel RITM2



La traduction du panneau avant

Traduction Panel



Les connections arrière

Connections AR



Accordage

CV - Gate sur un RITM-2

-Position 32'

Jouer le FA grave et régler R1

Jouer le DO aigu et régler R18

- Position 4'

Jouer le DO aigu et régler R193

Les IC du RITM2

CV - Gate sur un RITM-2

Partager cet article

Repost0
