9 février 2020 7 09 /02 /février /2020 11:42

Je viens de récupérer un 800DV il ne faisait plus de sons - Il avait déjà une sale gueule mais après ouverture c'est pire - Les cartes tenaient avec du polystyrène

Restauration KORG 800DV
Restauration KORG 800DV
Restauration KORG 800DV

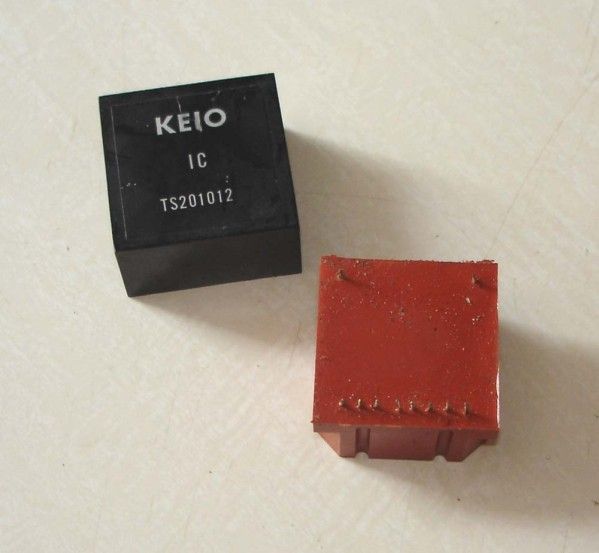

Premier constat - Test des sorties CV du clavier - Rien - Investigation puis échange de 4 transistors FET des 2SK30A remplacés par des equivalents BF245B (multiplexage du clavier 44 transistors) - Ouf ça sort du coup la section Upper fonctionne - Par contre rien sur la section Lower - Apres une chasse au signal BF avec mon petit écouteur je suis arrivé a une conclusion - le signal de l'oscillo arrive sur la carte sort du filtre HP qui réagis a la commande du potard arrive sur le LP mais n'en ressort pas - Apres moultes mesures j'en suis venu a déduire que le module KEIO était mort . Saloperie!

Restauration KORG 800DV

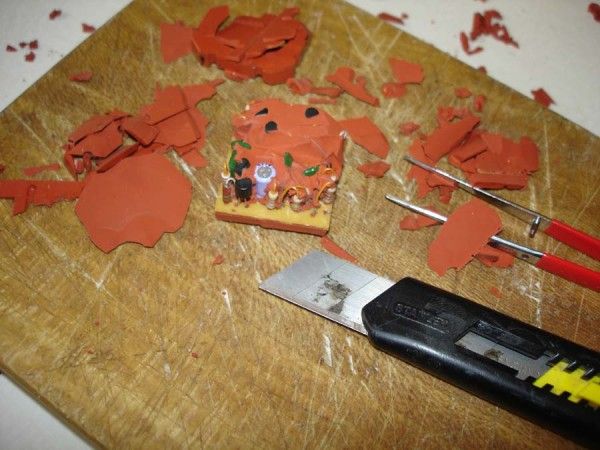

Bon place aux photos je vais essayer de l'ouvrir ce module qui est serti dans un espèce de bloc siliconné.

Ca a pas l'air trop dur, le caoutchouc est mou et avec un peu de patience...

Restauration KORG 800DV

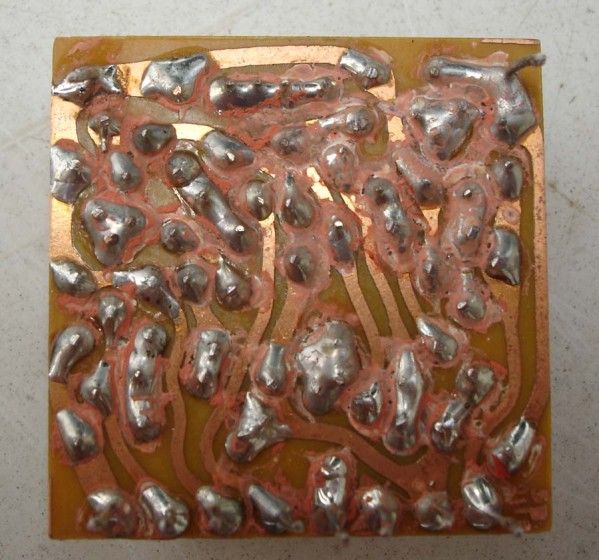

Voila c'est fait . Non sans mal le module est ouvert . Que voit t'on ? des transistors des diodes qui ont pu claquer.

Restauration KORG 800DV
Restauration KORG 800DV

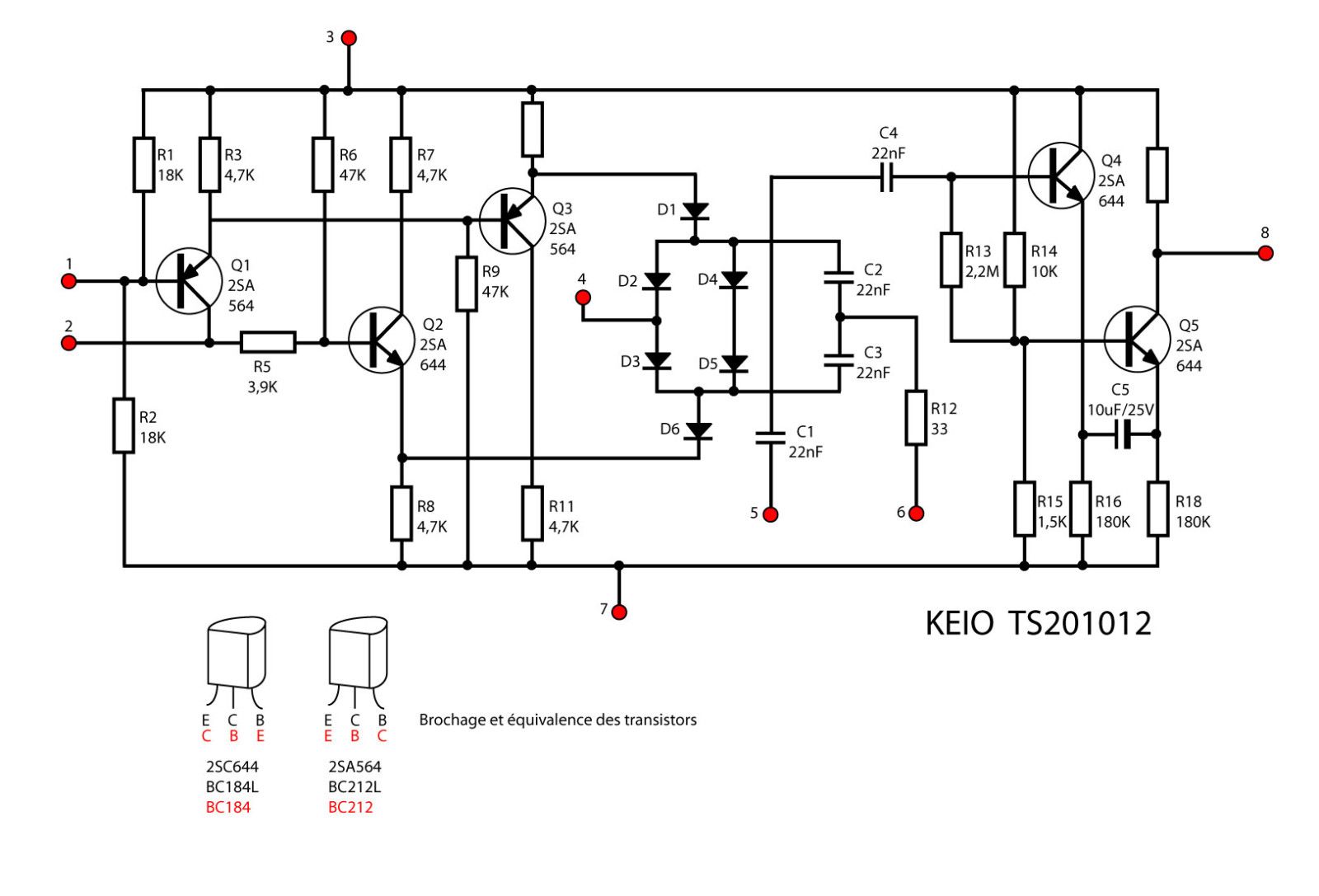

Le mieux c'est déja de déssouder les transistors et de les tester. Tiens yen a un qui est en court-circuit? Je le change par un équivalent. Voiçi un schéma du filtre que j'ai complété. Pour le brochage des transistors on peut prendre des BCxxxL comme indiqué qui ont le même brochage que les originaux mais on peut aussi prendre des BCxxx qui ont la base collecteur inversés.

Restauration KORG 800DV

Pour ceux qui seraient intéréssés par le clonage voiçi les schémas du CI

Restauration KORG 800DV

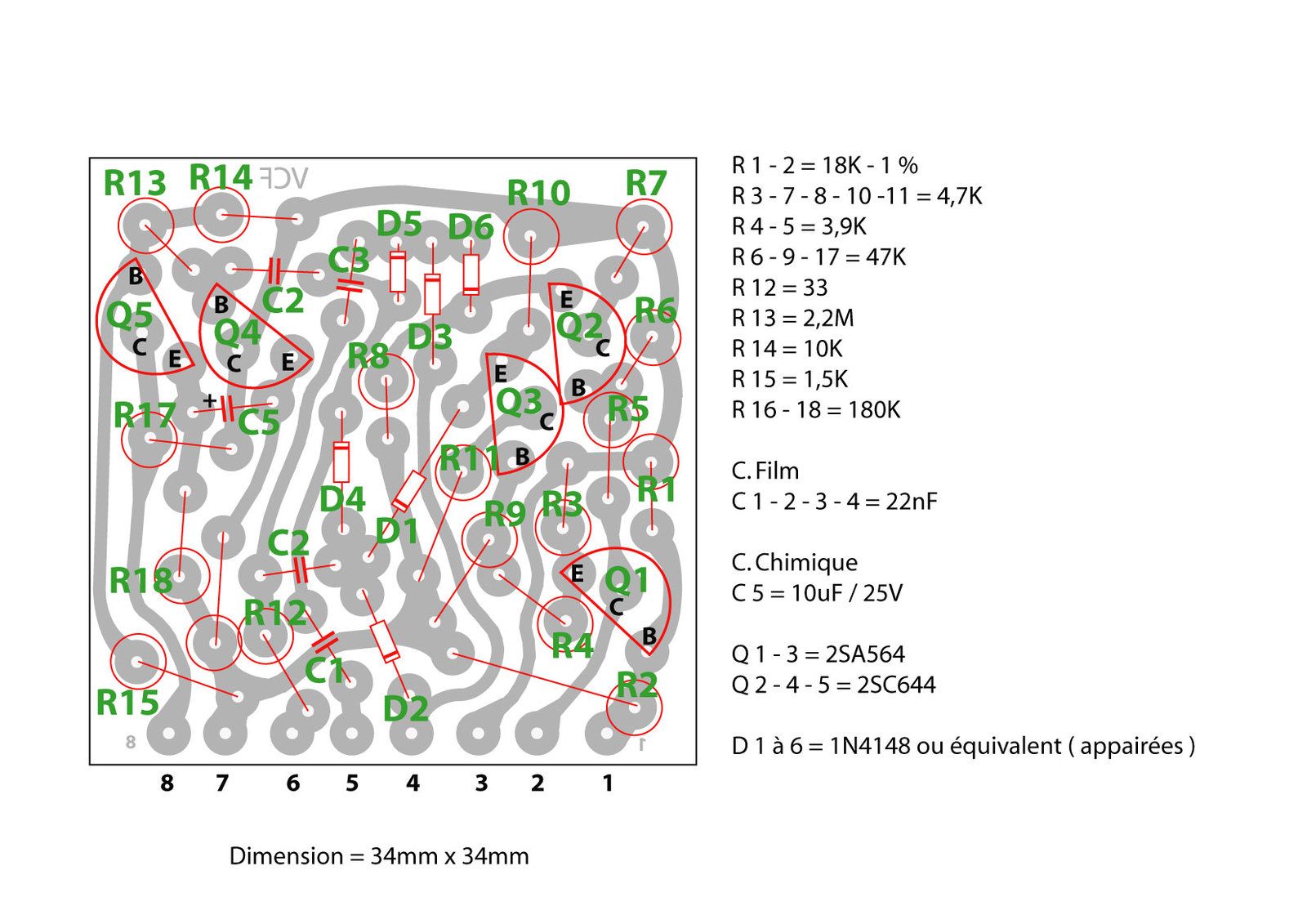

PCB du VCF

Restauration KORG 800DV

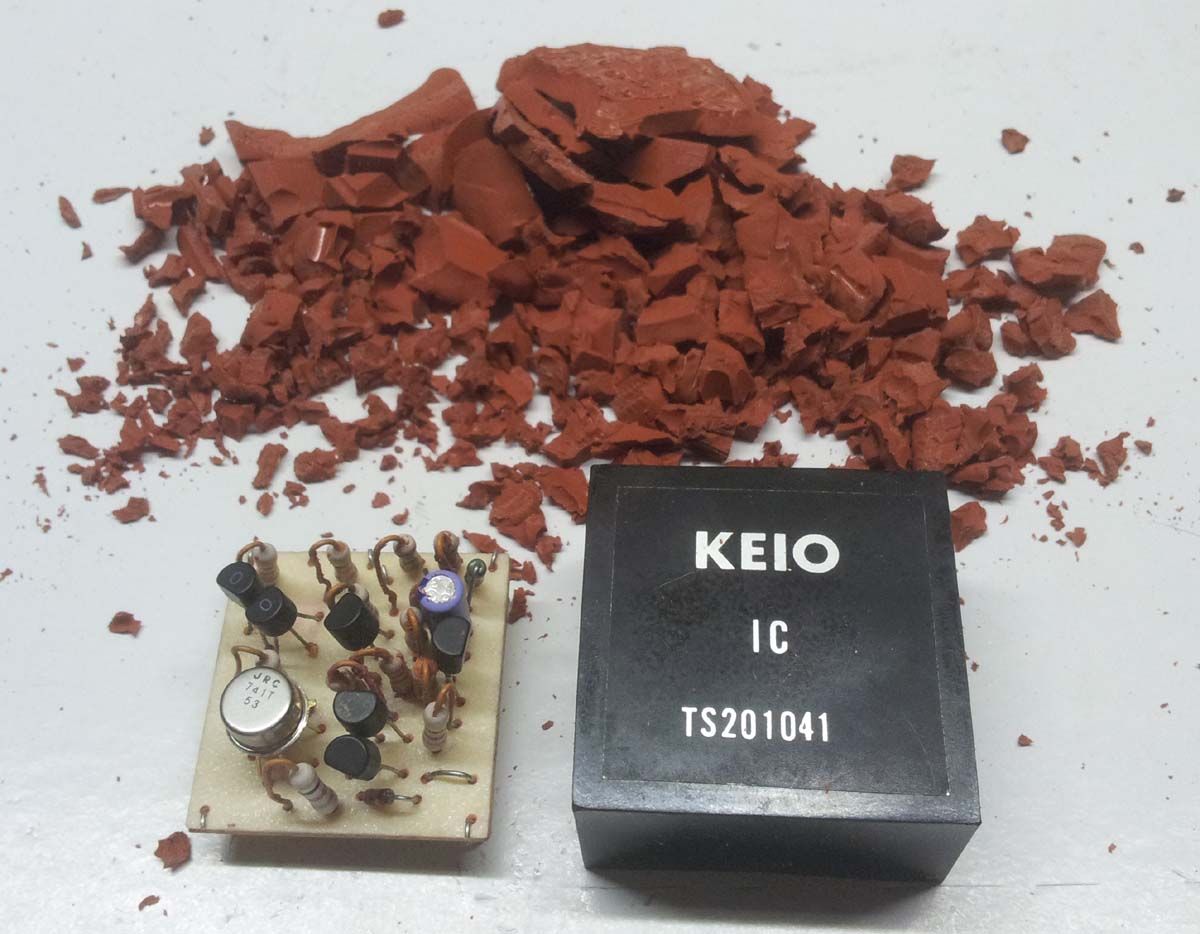

Maintenant au module VCO

Restauration KORG 800DV
Restauration KORG 800DV
Restauration KORG 800DV

Les composants sont traversants et servent de pinoches

Restauration KORG 800DV
Restauration KORG 800DV
Restauration KORG 800DV

PCB du VCO

Restauration KORG 800DV

Petite montée d'adrénaline au moment de rebrancher la machine; ça marche OUF!

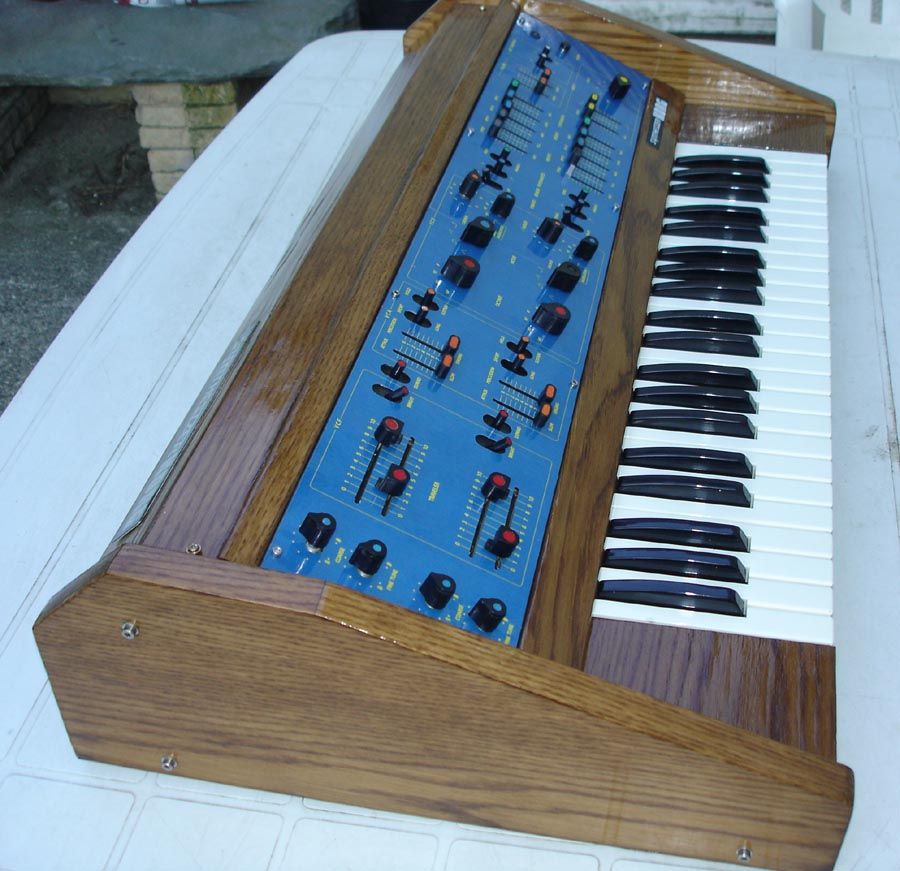

Allez place à l'aspect esthétique maintenant. Toujours avec le même principe des photocopies plastifiées pour la façe avant et de la belle déco en bois pour le reste.

Restauration KORG 800DV
Restauration KORG 800DV
Restauration KORG 800DV
Restauration KORG 800DV
