20 mars 2017 1 20 /03 /mars /2017 19:26
Accordage sur KORG TRIDENT MK I et MK II

TRIDENT MK 1

Nous allons en premier régler la tessiture du clavier sur la carte KLM-301.

- jouer C6 et ajuster VR-6

- jouer C3 et ajuster VR-7

- jouer C1 et ajuster VR-5

refaire plusieurs fois si nécessaire



Accordage sur KORG TRIDENT MK I et MK II

Tuner le VCO1

- mettre le VCO 2 sur "off"

- commencer par le canal 0 (led de gate allumée)

- jouer C6 et ajuster VR-2

- jouer C1 et ajuster VR-1 - répéter ces 2 dernières opérations si      nécessaire.

-répéter cette manip sur les voies 1 à 7

Tuner le VCO2

- mettre le bouton PW/PWM à 10 pour éliminer le son du VCO1

- commencer par le canal 0 (led de gate allumée)

- jouer C6 et ajuster VR-4

- jouer C1 et ajuster VR-3 - répéter ces 2 dernières opérations si nécessaire.

-répéter cette manip sur les voies 1 à 7

Accordage sur KORG TRIDENT MK I et MK II

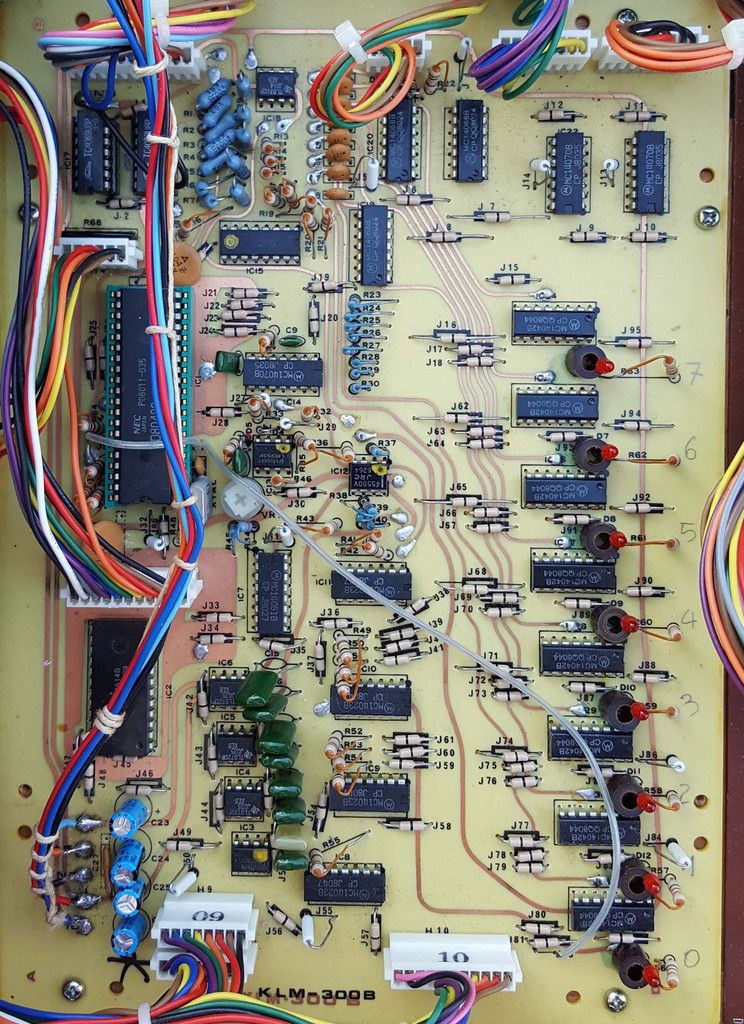

Distribution des GATE sur MK 1

Accordage sur KORG TRIDENT MK I et MK II

TRIDENT MK II

Nous allons en premier régler la tessiture du clavier sur la carte KLM-379.

- jouer C6 et ajuster VR-4

- jouer C3 et ajuster VR-3

- jouer C1 et ajuster VR-5

refaire plusieurs fois si nécessaire

Accordage sur KORG TRIDENT MK I et MK II

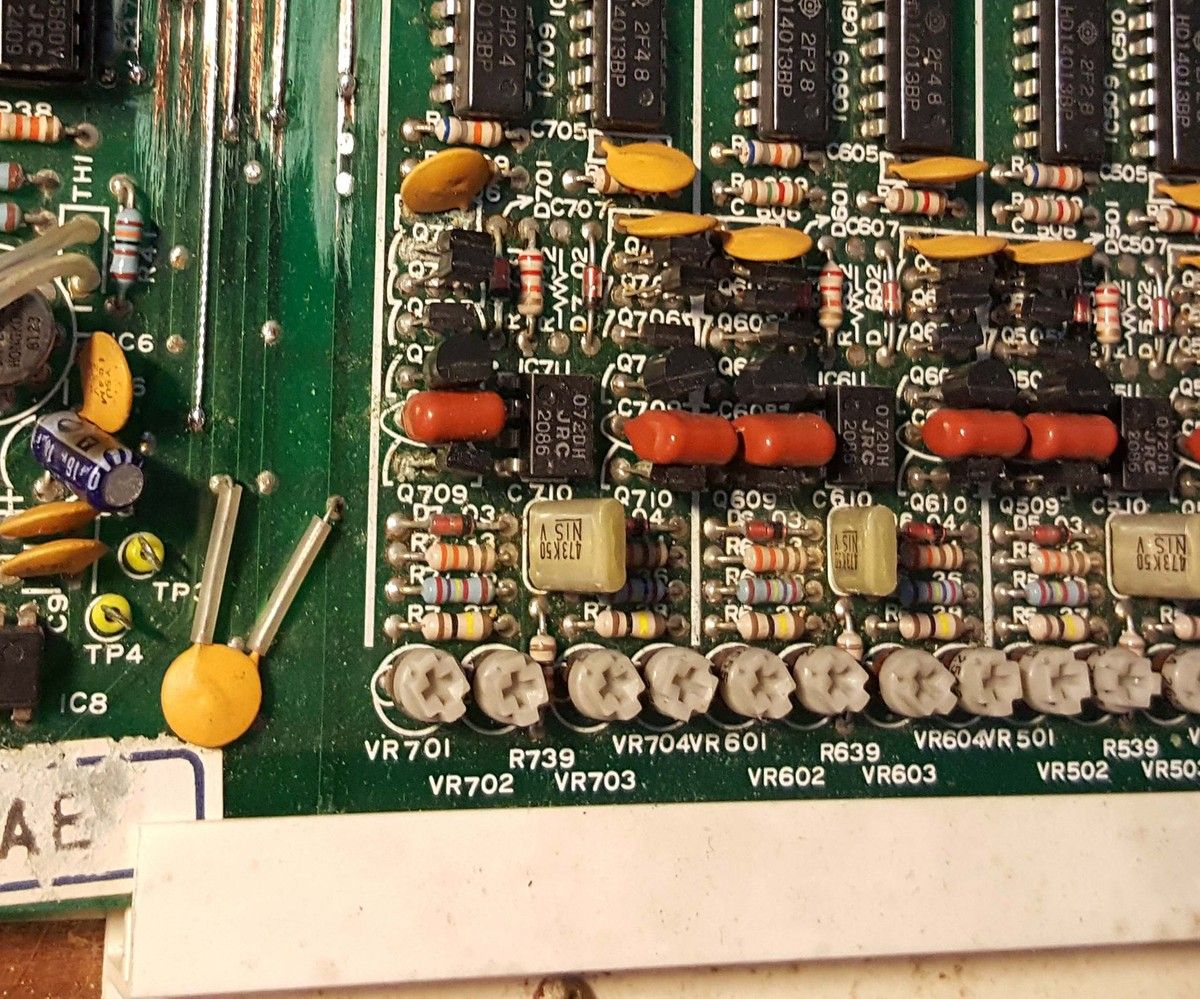

Tuner le VCO1

- mettre le VCO 2 sur "off"

- commencer par le canal 7 (led de gate allumée)

- jouer C6 et ajuster VR-704

- jouer C1 et ajuster VR-703 - répéter ces 2 dernières opérations si      nécessaire.

-répéter cette manip sur les voies 1 à 7

Tuner le VCO2

- mettre le bouton PW/PWM à 10 pour éliminer le son du VCO1

- commencer par le canal 7 (led de gate allumée)

- jouer C6 et ajuster VR-702

- jouer C1 et ajuster VR-701 - répéter ces 2 dernières opérations si nécessaire.

-répéter cette manip sur les voies 0 à 6

Accordage sur KORG TRIDENT MK I et MK II

Distribution des GATE sur MK II

Accordage sur KORG TRIDENT MK I et MK II

Partager cet article

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article

commentaires

frabas 19/07/2017 20:29

Joie !! As-tu la procedure de tuning des VCF et EG aussi (sur un MKII) ? J'ai dû remplacer deux 2044 et un 2056, mais j'ai une voix plus forte que les autres. J'avoue que je n'ai pas cherché beaucoup, espérant mettre la main sur service manual complet (et non pas la version qui circule avec juste les schemas).

Clément 10/05/2017 04:31

Ce mec est génial !
