30 octobre 2011 7 30 /10 /octobre /2011 21:01

Comme on dis jamais deux sans trois et bien voiçi le 3ème synthé accordeon de chez CAVAGNOLO que je transforme. Il sagit d'un polyless avec une partie poly tres moyenne mais une partie mono terrible. C'est la meme chose que le synthé mono du DJET008. Mais c'est vraiment pas pratique un clavier accordeon. Une fois la transformation effectuée ça vas mieux.

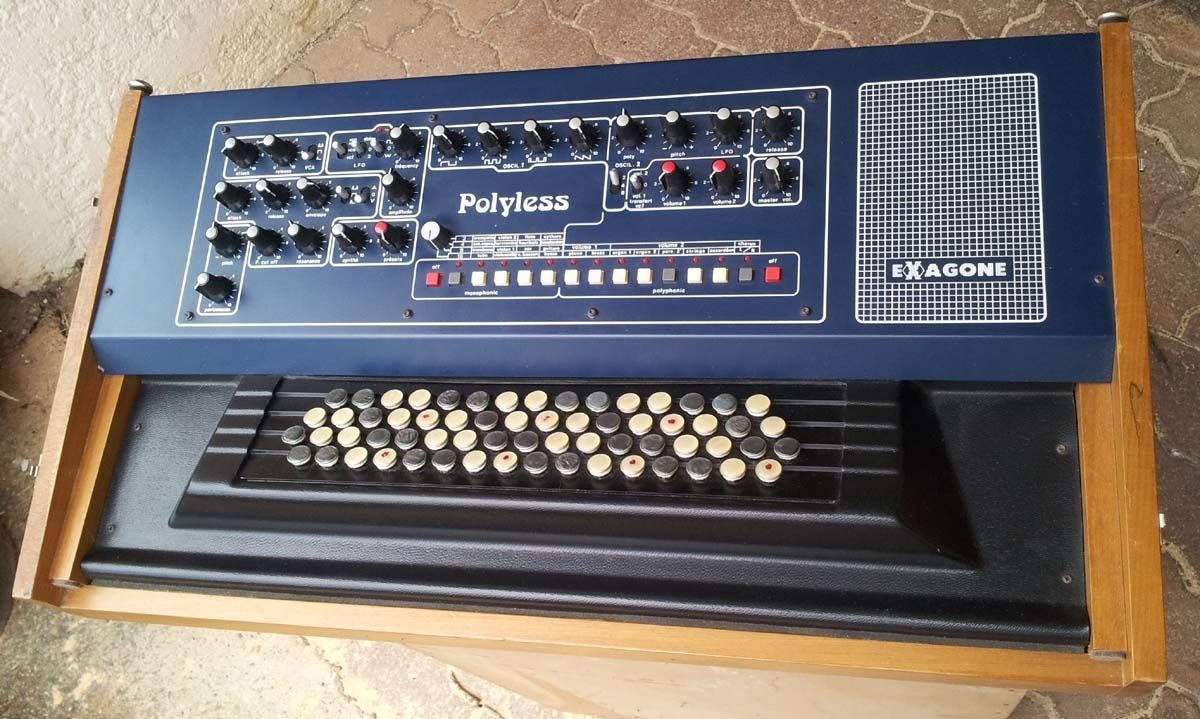

Voiçi deja le synthé en version clavier à boutons

20130324 134453


Une fois ouvert.

20130324 143700


Le panneau avant

20130324 134816


La connectique arrière

DSC03491



Voiçi comment se présente l'arrière du clavier à boutons

DSC03484



Vous remarquerez que pour gérer la polyphonie le clavier comporte 4 parties distinctes dont 4 masses bien séparées et indépendantes.

20130324 163827


Il vous faudra donc couper la masse commune d'un clavier d'orgue (bus bar) en 4 parties distinctes avant de tout relier .

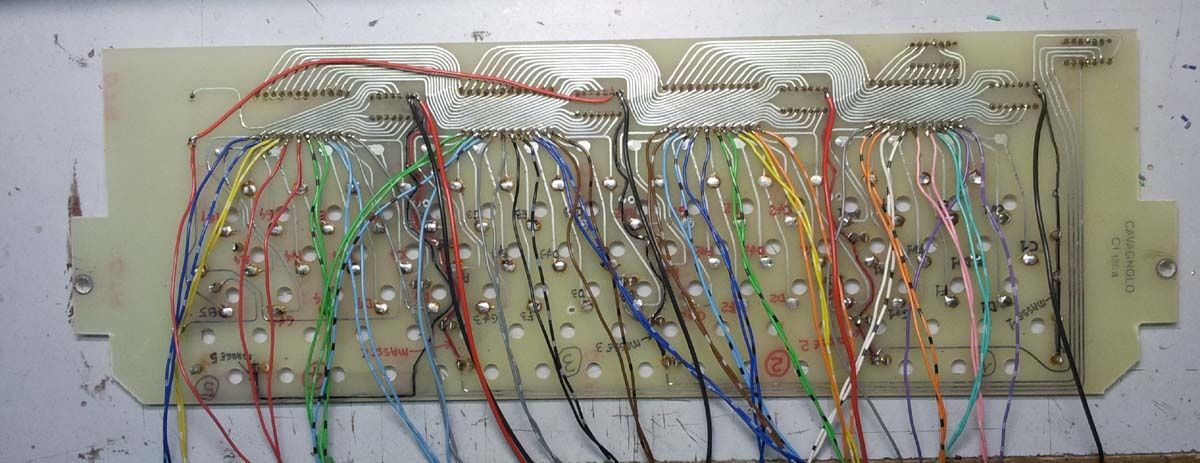

Voiçi le circuit imprimmé cablé.

20130325 090219

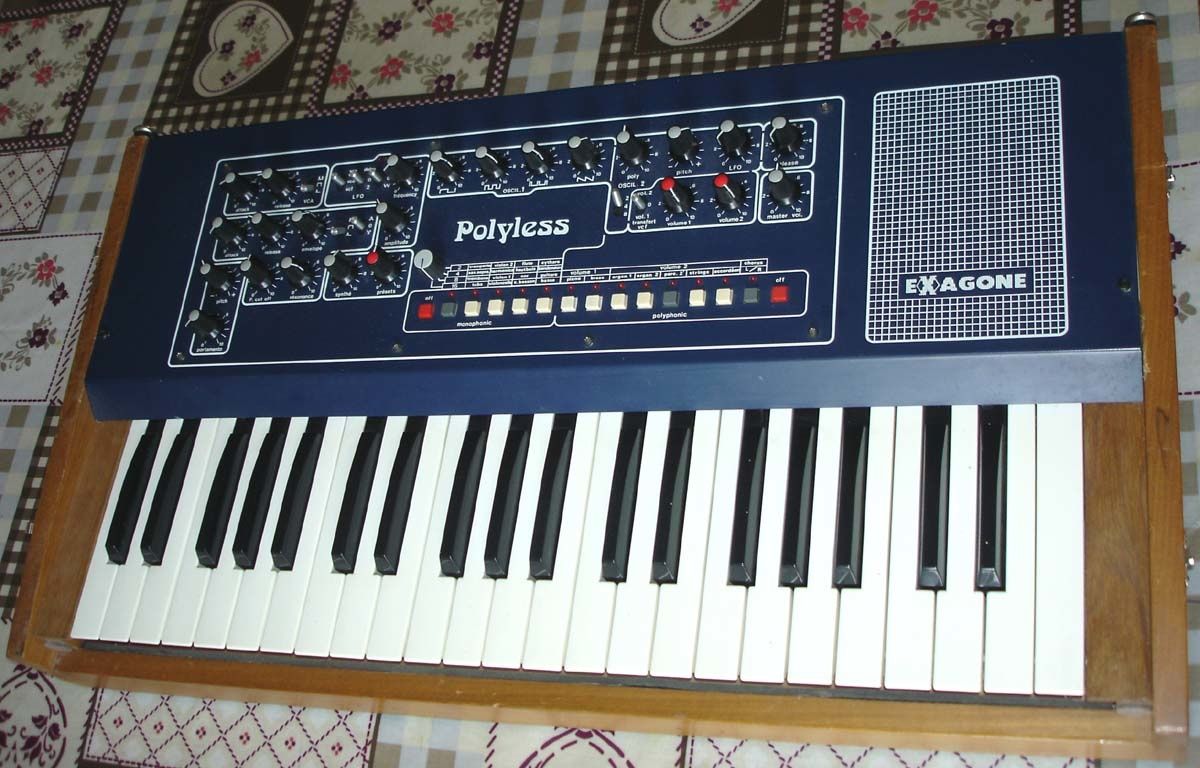

Une fois terminé

DSC03486

DSC03489



Partager cet article
Repost0
18 octobre 2011 2 18 /10 /octobre /2011 21:12

Je viens de récupérer cette machine fort peu courante, d"ailleurs très peu d'infos sur le net. Je vais y remédier car elle vaut vraiement le coup. Pour les bricoleurs de l'analo ils y trouveront des infos précieuses pour construire des modules.

A l'origine c'est un synthé guitare avec un capteur électromagnétique à 6 bobinages. Le synthé contient 6 convertisseurs fréquence/tension .

Syntar et malette

Malette



En tout cas une fois la modif faite ça sonne





La sortie convertisseur est donc en tension mais c'est du 0,37V/oct. Il va falloir adapter tout ça.

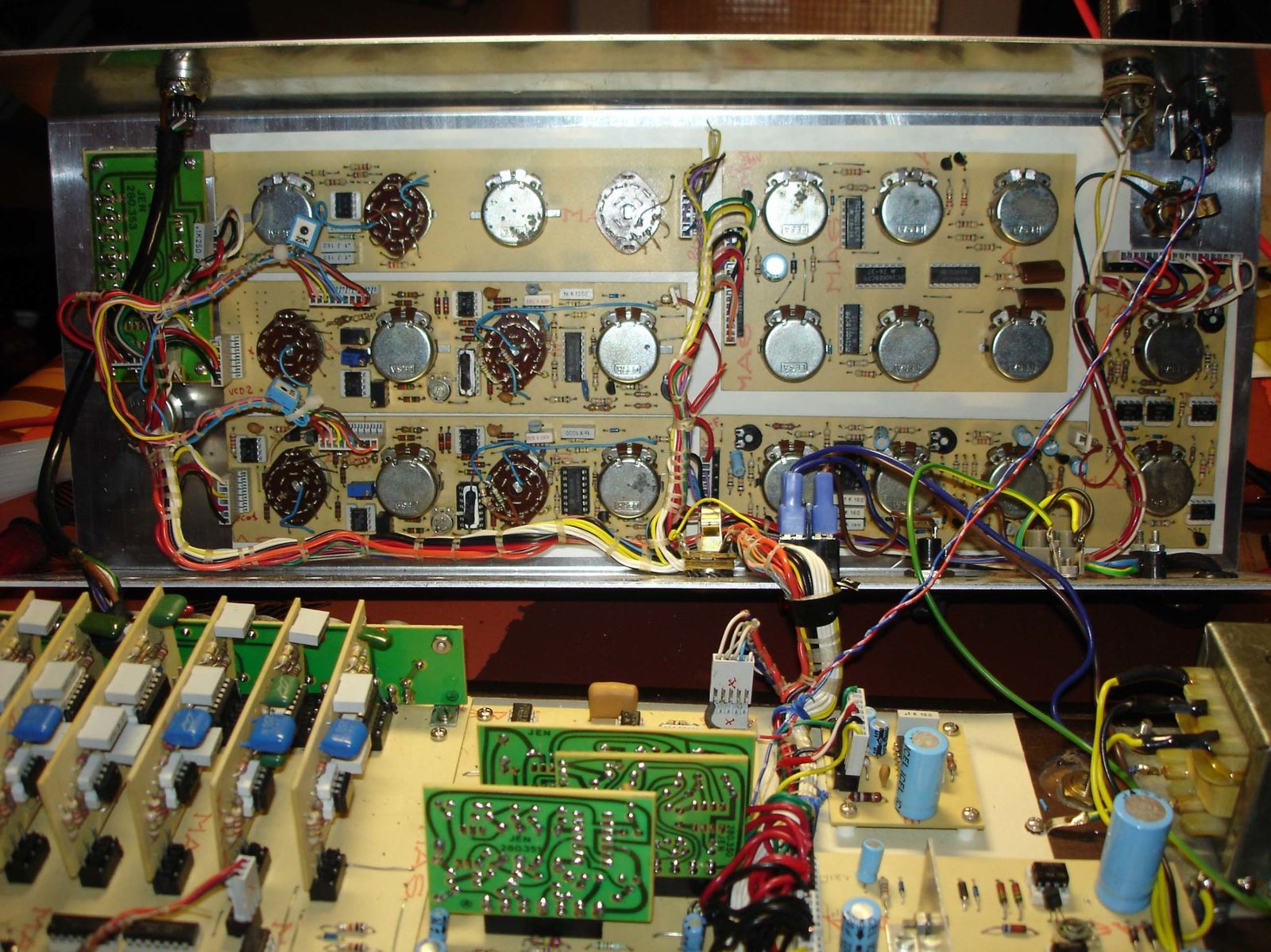

Déja une vue interne de la machine.

Vue interne



Ensuite la connection du CV sur le synthé. Je me suis pris à l'entrée du glide pour profiter de ce controle.

Connection CV sur connecteur



Après bien des recherches et les conseils de quelques amis j'ai réussis à adapter le CV à nos machines actuelles c'est a dire 1V/oct.

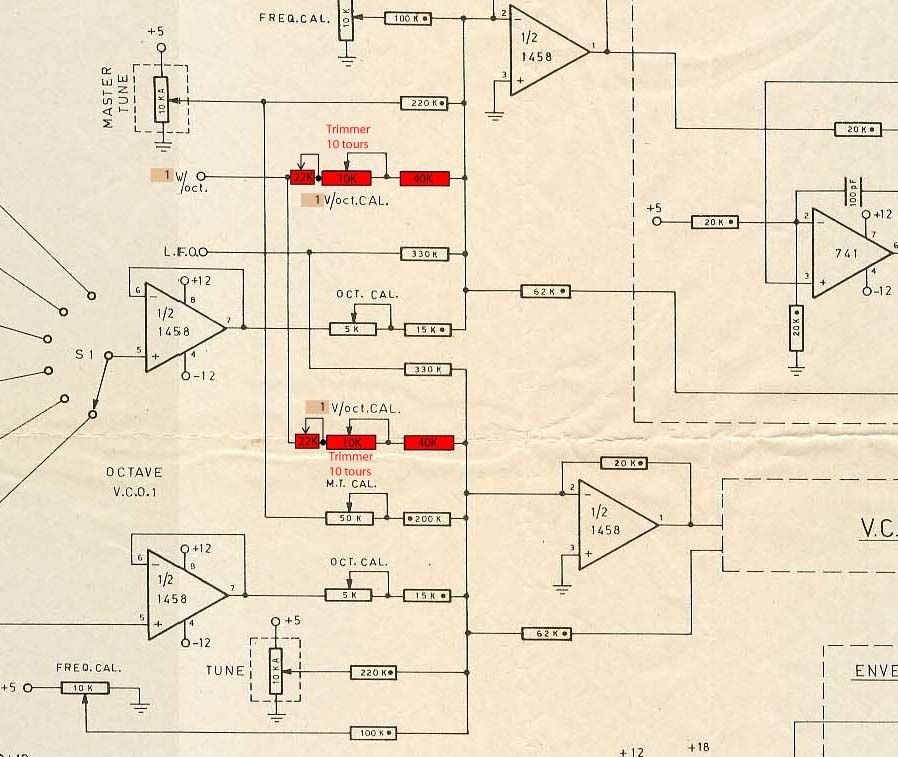

Voiçi le schémas de la modif.

Schemas modif CV-gate

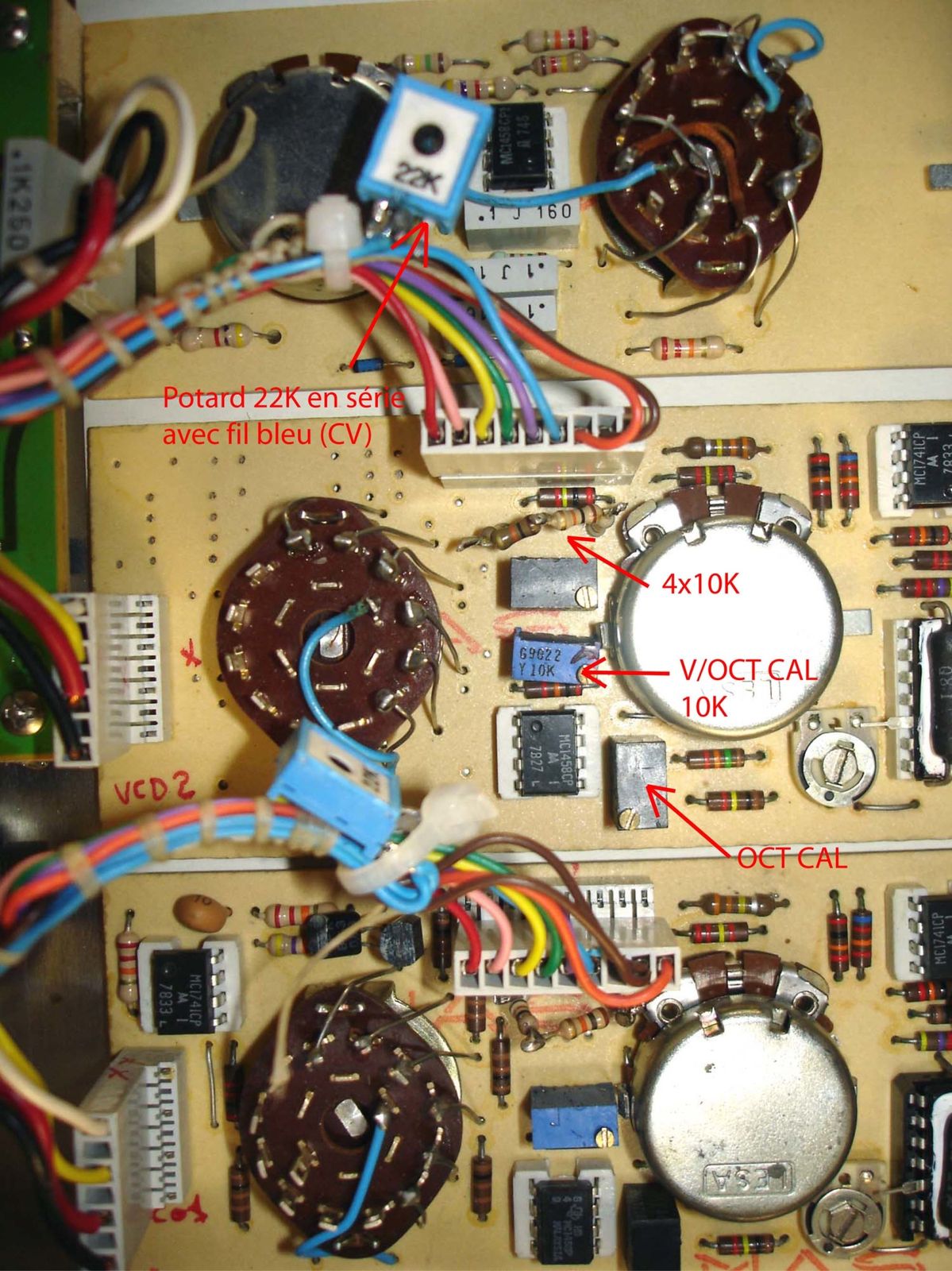

Et la photo de la modif effectuée.

Modif CV-gate02



Les connections de gate et trig

Fils gate triger02

Pour l'accordage on commence par régler sur chaque oscillo le trimmer OCT./CAL. pour le pas des oscillos; on doit toujours avoir la meme note en tournant le commutateur d'octave sur le synthé.

Pour le calibrage CV on positionera le trimmer 10K au milieu. Apres on dégrossira le tracking avec le potard ajustable 22K et on fignolera avec le 10K.

A chaque manoeuvre on recalera sur la note choisie a l'aide du potard ajustable FREQ. CAL.

Et maintenant on peut y brancher un clavier en CV/gate. Le son des deux oscillo est ...........mmmmmmmmmmmmmmm.





Maintenant pour les bricoleurs de l'analo voiçi les modules en recto/verso avec leurs cotes originales des fois que l'envie vous prendrait de........!


VCO 1 - 185x52

VCO1 coté CC 185x52

VCO1 coté CI 185x52



VCO 2 - 185x52

VCO2 coté CC 185x52

VCO2 coté CI 185x52



VCF - 155x52

VCF coté CC 155x52

VCF coté CI 155x52



LFO - 190x42

LFO coté CC 190x42

LFO coté CI 190x42



ENV - 132x92

ENV coté CC 132x92

ENV coté CI 132x92



Les schémas

Plans en haute définition à télécharger --->  JEN-Syntar Schemas JEN-Syntar Schemas

JEN syntar schemas logique

JEN syntar page convertisseurs

JEN syntar page analo



Deux Syntar sinon rien !



2 syntar


Partager cet article
Repost0
11 août 2011 4 11 /08 /août /2011 09:31

Je viens de récupérer un modulaire FORMANT mais il n'a jamais pu être finis. Je vais me charger de cette mission et je vais aussi lui redonner un coup de jeune .

Voiçi les photos tel que je l'ai eu.

Gros formant

Petit formant



Déja je ne vais pas garder le design d'origine car je trouve ça un peu moche de plus toute la connectique est en jack 3mm et ça c'est pas terrible.

Donc voiçi les façades telles qu"elles seront sur le futur modele


6 modules VCO et 2 modules VCF 12dB

VCO 3 VCF 12db

2 modules VCF 24db et 2 modules RFM

VCF 24db RFM

2 modules LFO et 2 modules SH et Noise

LFO NOISE et SH

2 modules ADSR et 1 module MIXER

ADSR  MIXEUR

2 modules ADSR controler

ADSR controler




Bon je me suis décidé à avancer un peu. Je me suis occupé de la caisse .

Je souhaitais qu'elle soit le plus légère possible. J'ai opté pour du contreplaqué rigidifié par des tasseaux. Plus tard je recouvrirai l'ensemble de skai blanc.

DSC02765

DSC02767

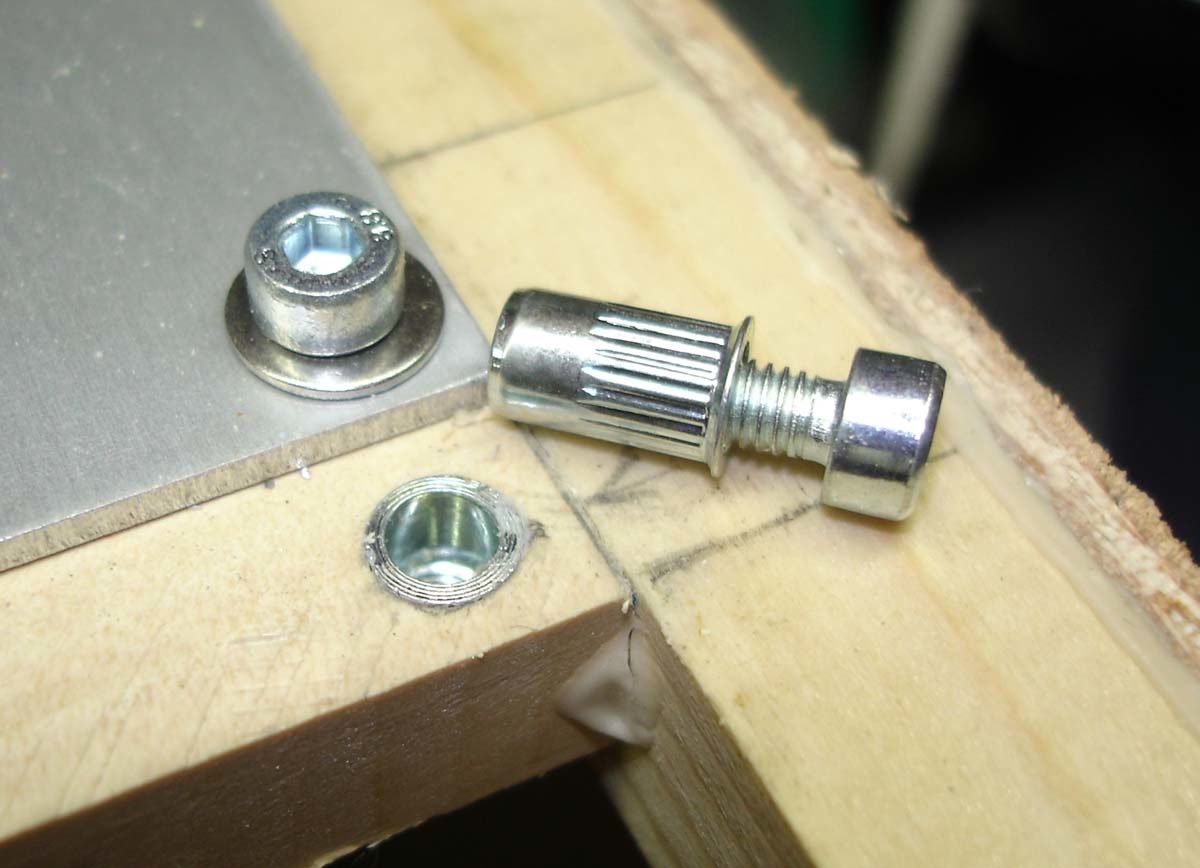

Pour fixer les modules sur les tasseaux en bois j'ai utilisé des inserts.

DSC02789



Pas si compliqué que ça à poser le skai. C'était la première fois que je faisais ça.

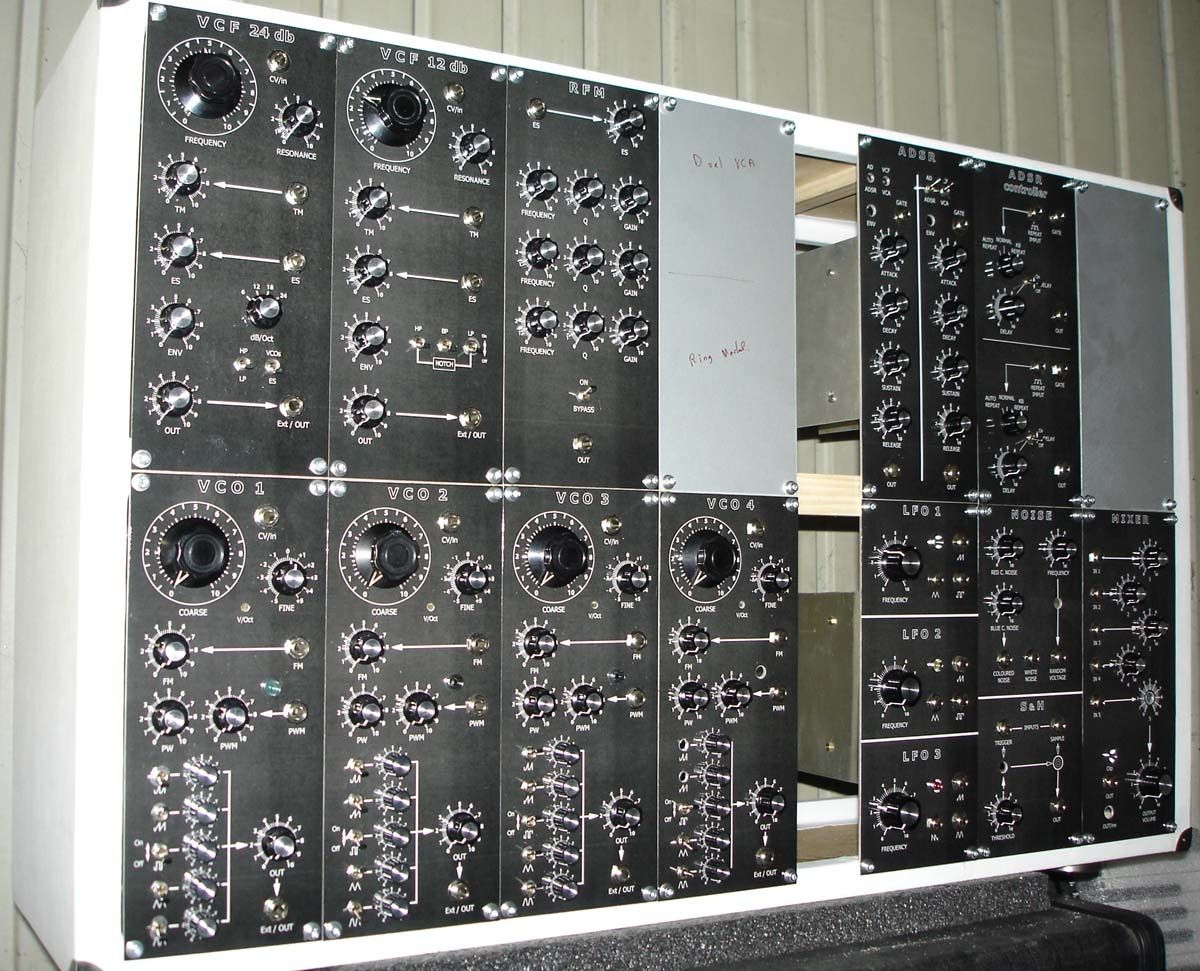

Une petite vue du montage à blanc

face avant

Au fait après avoir posé le skaï il faudra poser des entretoises à l'intérieur pour rigidifier la caisse . Ainsi on obtient une caisse très légère.

charpente

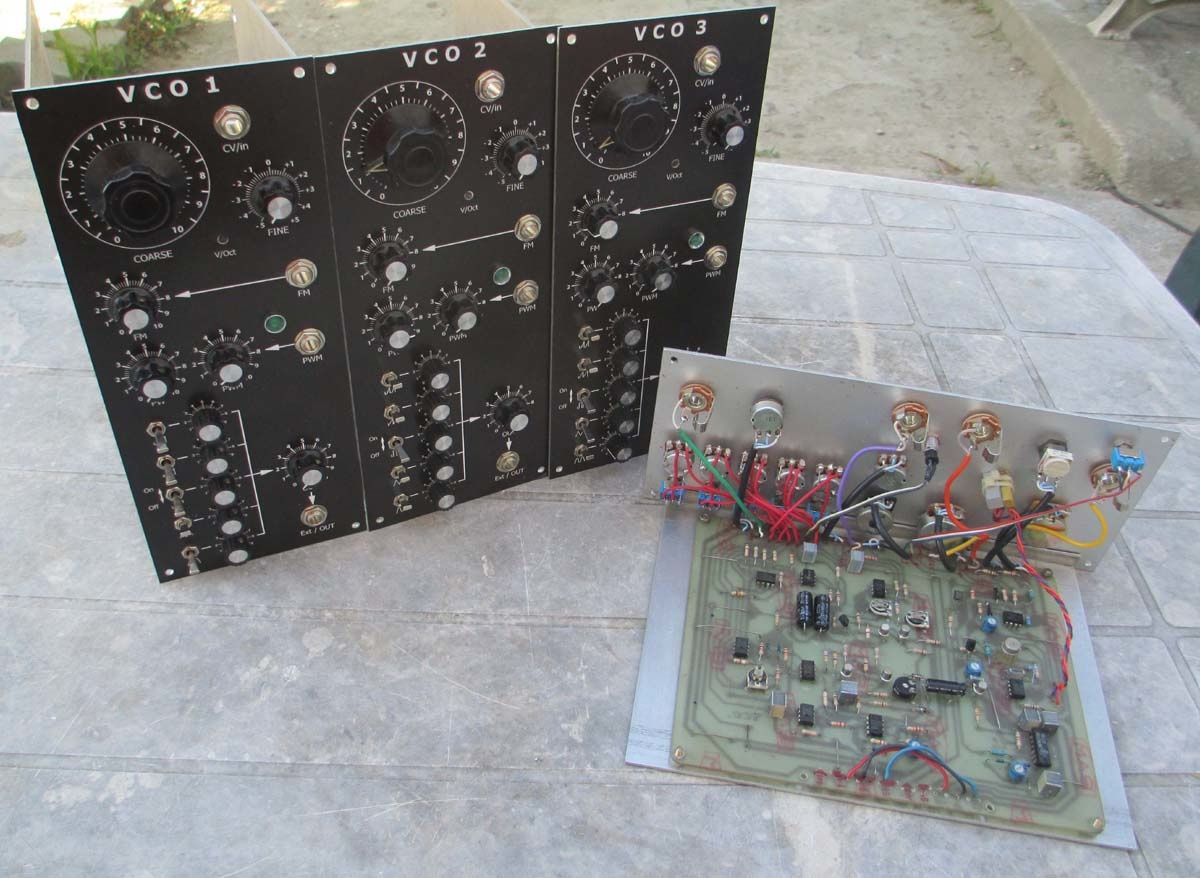

Cablage des Modules VCO

Cablage VCO

(a suivre........)

Partager cet article
Repost0
18 juillet 2011 1 18 /07 /juillet /2011 09:19

Un petit RS-09 ROLAND

Roland-RS09



Une TR-808 ROLAND

TR808

TR808 coté 01

TR808 coté 02

A noter que pour ces deux machines les flancs sont identiques. La pose du plaquage bois permet aussi de conserver la forme d'origine.

Voiçi une photo des flancs démontés.

Flanc bois TR808





KORG Polysix

Je vous propose une remise en état de l'ébénisterie d'un KORG Polysix . Certains ayant bien souffert à ce niveaux la ça devient une nécessité pour les personnes un peu maniaques qui souhaitent avoir du matos en bel état.

Comme ce sujet a déja été évoqué sur certains forum j'espère qu'il donnera des idées à certains.
Déja premiere surprise le fameux bois d'origine n'en est pas c'est tout bonnement une espèce de placage en plastique cher à ces années la.

DSC02313

Pour décoller les flancs en "bois" afin de mieux travailler c'est pas compliqué. Il suffit de travailler avec douceur. La colle d'origine étant un peu fatiguée, on arrive en jouant sur les cotés à les décoller légèrement. Il suffit alors d'introduire un tournevis large et fin dans les fissures et de faire levier pour décoller l'ensemble.

DSC02321

On remarque que les cotés sont chevillés , on fera donc attention à ne pas les casser. Au pire on peut les changer ce sont des chevilles classique.

DSC02320

On fera surtout attention de bien nettoyer les restes de colle pour ne pas avoir de soucis au remontage.

Une fois le placage effectué et le remontage terminé voila ce que ça donne en brut

DSC02333

DSC02335

Une fois teinté et vernis au tampon pour avoir un aspect Mat.

DSC02338

DSC02336



MULTIVOX MX-201

Avant

DSC02847

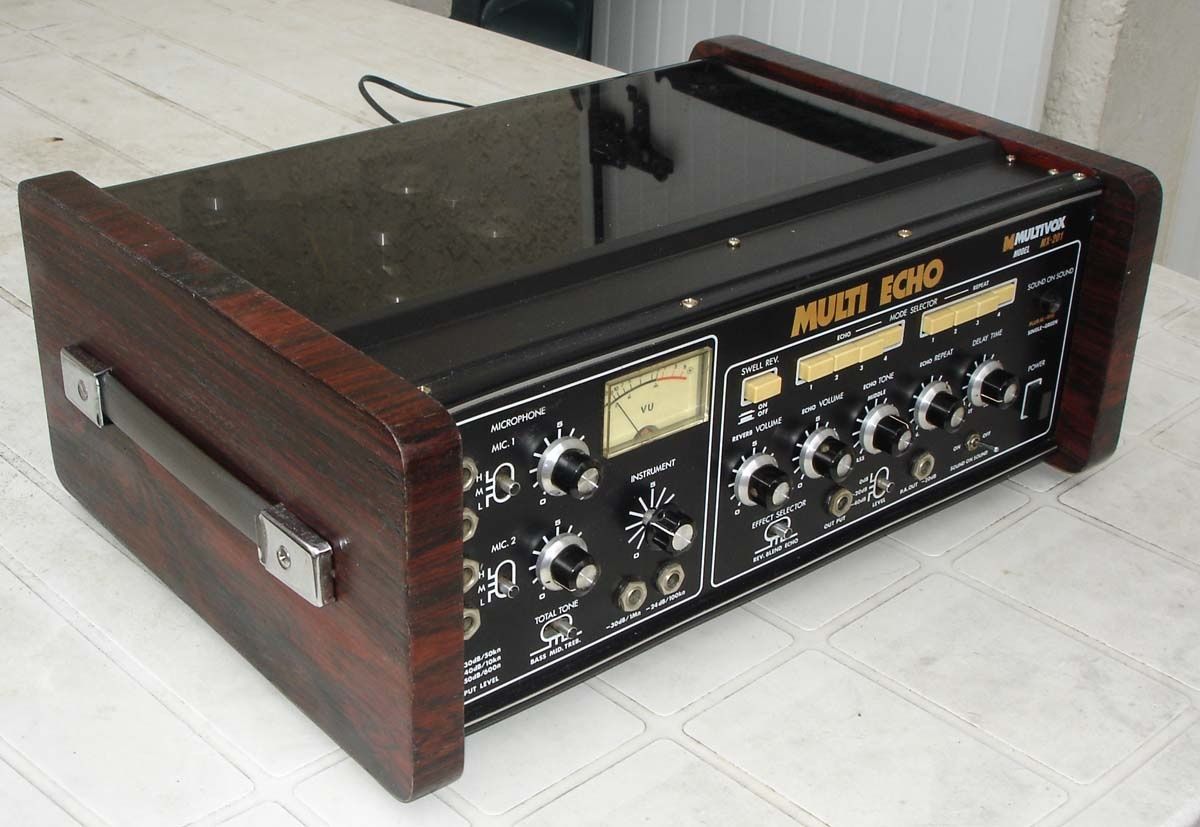

Après

DSC02854

DSC02857

DSC02855

DSC02856

Partager cet article
Repost0
4 mai 2011 3 04 /05 /mai /2011 20:44

01

05

Sudio





02

Partager cet article
Repost0
1 mai 2011 7 01 /05 /mai /2011 18:21

Je viens de faire l'acquisition d'une CR8000 mais malheureusement aucun poussoir ne fonctionne. Chez cette machine et d'autres les poussoirs vieillissent assez mal. On en rencontre aussi sur les Jupiter - Juno .

DSC02164

Bon on démonte la machine et on voit le circuit imprimé:

DSC02139

Ca a l'air très emmerdant à dessouder mais j'ai vu pire.
C'est monté sur un support métal également soudé au circuit imprimé donc il faut arriver a sortir l'ensemble.

DSC02153

Effectivement c'est très chiant mais avec beaucoup de patience on y arrive.

DSC02143

Le pire c'est que l'on ne trouve pas de pièces détaché pour ces switchs, il vas falloir improviser avec de la récup .
J'ai utilisé des micro-switch actuel que j'ai adapté. Les photos parlent d'elles meme.

DSC02154

DSC02148

DSC02150

Le circuit imprimé une fois tous les switchs remontés

DSC02163

Voila il reste plus qu'a remonter. En tout cas le jeu en vaut la chandelle car cette BAR sonne bien , de plus elle est repartie pour plusieurs années de bon et loyaux services avec cette modif.

De plus il est "rassurant" de sentir le petit clik quand on appuie sur le bouton.



Pour une petite info:

Les bouton Trigers des Juno et Jupiter sont semblable. j'ai réparé celui de mon jupiter 6 de cette manière.


Partager cet article
Repost0
24 avril 2011 7 24 /04 /avril /2011 10:09

Le coup le plus classique :

Quand on l'allume toutes les leds du panneau "programmeur" sont allumées et les potards font rien ou n'importe quoi.

Le diagnostic est que la batterie de sauvegarde des patchs a coulé et endommagé des circuits ..... On ouvre .

Polysix

Après démontage de la façe avant, repérer la carte KLM 367, c'est pas compliqué c'est celle ou se trouve la batterie.

Pile coulée



Un cas peu courant sur un Polysix qui a été stocké a l'envers

Coulure panel avant



On dessoude avec précaution les IC incriminés;pour ce faire on coupe les pattes à ras des circuits et on les dessoude une par une. En faisant ainsi on évite de détruire encore plus le circuit imprimé (surchauffe ... les pastilles se décollent ) Souvent c'est IC 31 qui a souffert mais dès fois c'est aussi IC 30.

Donc je vous conseille de les changer tous les deux en les montant bien sur sur des supports. Ce sont des TTL classique 74LS08.



Passer un coup de toile émeri fine sur le circuit permet un bon décapage de celui-çi et de visionner les pistes coupées.

20130309 121204

Ensuite reperçer tous les trous débouchants sur l'autre face (foret de 0,8mm). N'essayez pas d'aspirer la soudure ça marchera pas car l'acide a fait une réaction chimique avec l'étain.

20130309 123039

Sur cette photo du verso on voit très bien les pastilles attaquées par la réaction chimique. Avec une tentative déja ancienne de réparation.

20130309 101743

Utiliser les surplus de pattes de composants pour rétablir la liaison recto-verso.

20130309 125300

Attention les coupures de pistes peuvent aussi être éloignées de la batterie qui a coulé.

Straps sur CI

Voiçi le dessin des deux faces du circuit. Imprimmez les et cochez au fur et à mesure de la vérif. Attention il y a plusieurs versions de carte mais c'est une bonne base déja pour travailler.

polysix-367-back

polysix-367-front

Voiçi les connections principales autour des deux IC

Ci verif pistes coupées

Après tout ça il reste à monter les IC 30-31 sur supports

IC sur supports

Voila vous pouvez mettre sous tension mais il se peut que ça marche pas du premier coup. Si des leds restent allumées ou que des potards délirent retournez tester la carte car des fois on peut oublier une piste.

Une fois la réparation terminée vous pouvez souder une batterie neuve.

Ou bien mettre une pile non rechargeable à la place mais il vous faudra enlever le condensateur et la résistance puis rajouter une diode montée tête bèche avec l'ancienne.

20130309 162918



On peut aussi poser ce genre de boitier avec 2 piles 1,5V

Pile sauvegarde


Une panne aussi fréquente c'est le composant qui s'enfonce et décolle la pastille sur le CI. Sur le mien c'est arrivé en nettoyant les plaques d'epoxy avec un pinceau. J'ai cherché pendant des jours pourquoi l'arpégio déconnait.

Fissure-sur-CI





Les faux contacts sur le clavier :

Si le clavier n'a pas servis depuis longtemps, les petites pastilles en cuivre du CI sont oxydées. On peut les décaper avec une gomme, le mieux est d'utiliser le coté "bleu" des gommes à encre.

On peut aussi passer un chiffon imbibé de polish et bien nettoyer après.

Autre solution le scotch brite d'une éponge ménagère.

En tout cas il faut que les parties en laiton oxydées redeviennent bien blanche.



Gommage touches clavier-copie-1




Regraphitage des pastilles :

Souvent le temps a fait son oeuvre et le graphite sous les petites pastilles noire est usé .

Il existe des bombes pour vaporiser du graphite, je vous conseille celle-la.

Bombe graphit

Voiçi la manière dont je procède pour un résultat optimun .

Bien agiter la bombe pour mélanger le produit ensuite vaporiser dans une grande cuillère.

Cuillere Pinceau

Ensuite déposer une goutte sur chaque pastille à l'aide d'un petit pinceau .

Goutte graphit

Laisser sécher 2 bonnes heures . Vous vous apercevrez que au, séchage, la pastille a pris la forme de la goutte, donc il vas falloir rectifier ça .

Regraphitage brut

Se munir d'une lime de "genève" et limer chaque pastille jusqu'à obtenir une surface bien plate et uniformément noire .

Limage pastille

La photo suivante montre différentes étapes du limage.

pastilles limées

Cette opération est très importante afin d'obtenir une bonne surface de contact .




Votre led du LFO reste fixe :

Pas de modulation sur le LFO, ne nous affolons pas. Le responsable est un classique LM13600 à changer.

Pour info le 2ème 13600 sert au PW/PWM.

LM16000





Désacordage d'une voix (ou plus) à chaud :

Le plus souvent le responsable est un condensateur au Prolypropylène qui sert de calibrage de l'oscillo. Il sagit de C 54.

Sa valeur est de 6200 pF

Vous le trouverez içi ......... link

Le mieux étant de les changer tous les 6.

Comme vous pouvez le voir ce polysix est une ancienne version. on le reconnait à sa petite carte aditionelle en bakelite fixée sur la carte KLM 366.

Oscillos


Partager cet article
Repost0
24 avril 2011 7 24 /04 /avril /2011 09:44

J'ai décidé de me fabriquer une xoxbox vu le prix que coute une TB303. Pour cela j'ai juste acheté le circuit imprimmé et j'ai réussis à trouver les memes rares parts que l'original. Du coup elle sonne comme l'original. Comme j'aime bien cette boiboite avec disto je lui ai gréffé une disto/overdrive (origine pédale BOSS )


Cablage

Face avant

Panneau arriere

Vue devant

Vue coté


Partager cet article
Repost0
24 avril 2011 7 24 /04 /avril /2011 09:04

Depuis tres longtemps je voyais passer ce genre de synthé avec clavier à boutons. je me disais bof. Puis un jour j'ai eu l'occasion d'en trouver un à un prix cadeau. Comme l'occasion fait le laron je l'ai acheté et la quelle surprise. Quelle puissance dans le son. Du coup j'ai décidé de le customiser et de le rendre plus facile à jouer et à regarder.


Voiçi la machine brute dans son flight.

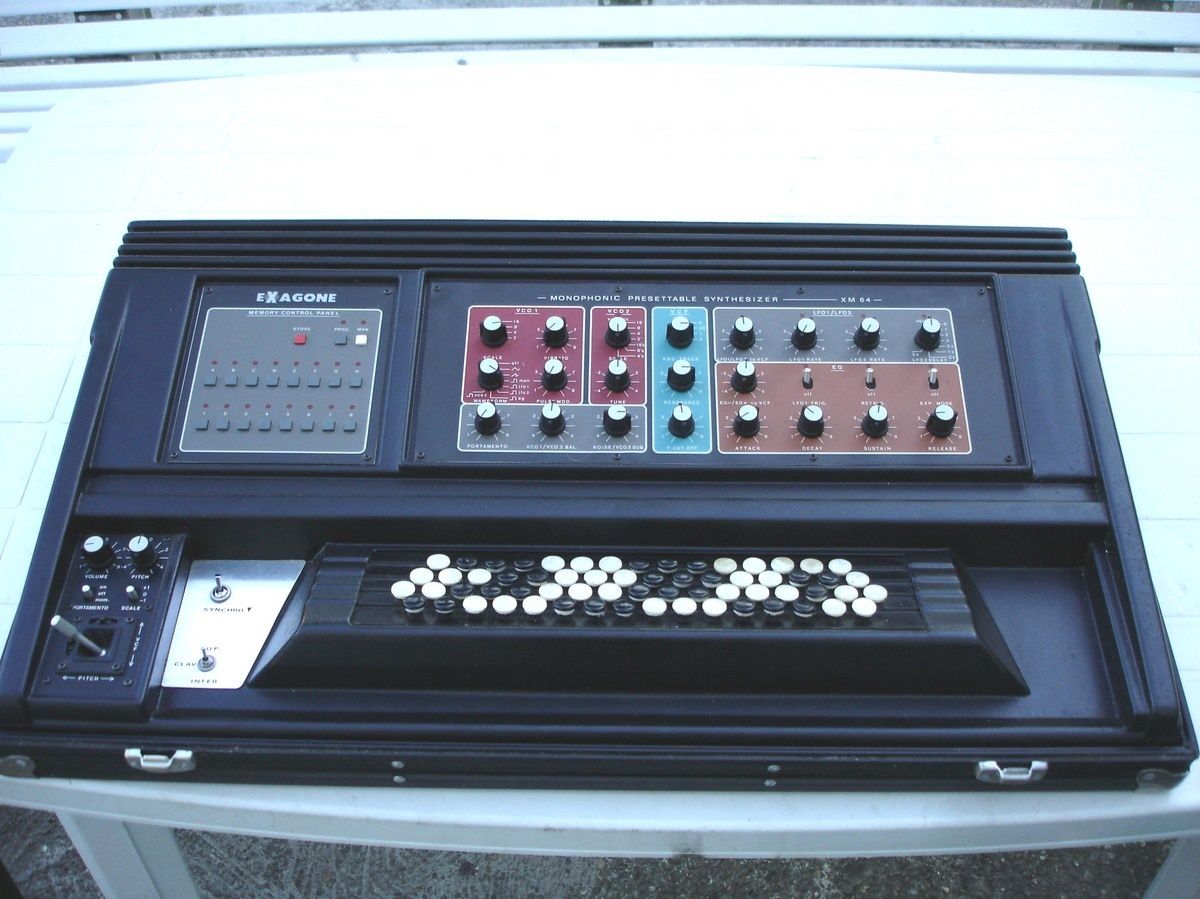

Exagone original

Exagone original arriere





Bon ouverture de la bête et greffage d'un clavier piano comme décrit dans le blog du DJET008

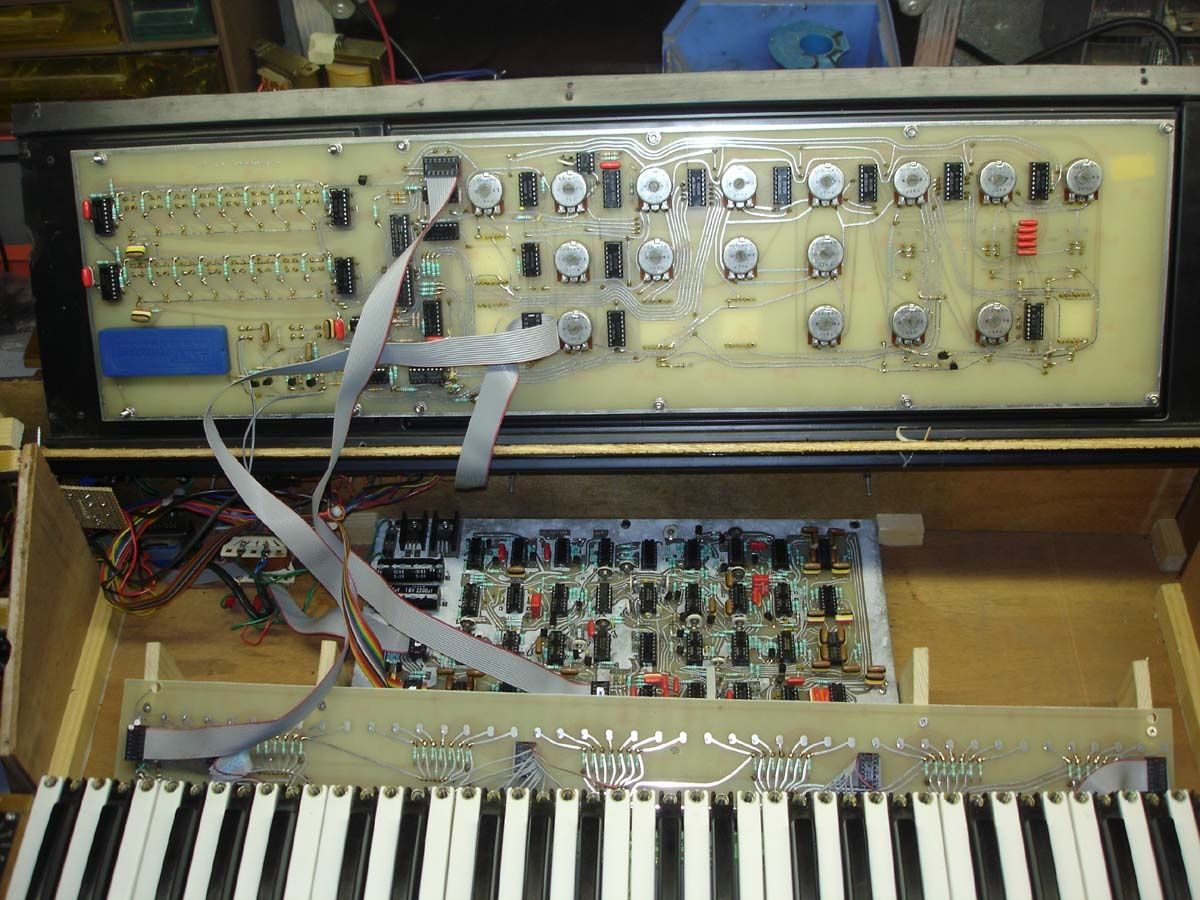

Interieur



Détail de la carte mère

DSC02996



Connections arrière

Connections arriere


Le panneau de controle est très intéréssant. Il propose deux oscillos avec plein de formes d'ondes dont un sub et deux LFO.

Panel Avant


Pour rendre a cette machine ses lettres de noblesse rien ne vaut une bonne carcasse en bois à l'ancienne. Du coup on gagne en poids.

Vous remarquerez que j'ai mis les jacks entrées/sorties CV/gare en face avant ainsi qu'un petit module disto du plus bel effet sur la sortie audio.

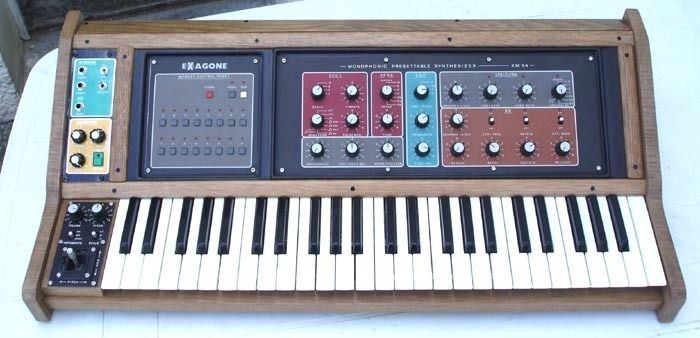

Exagone finis avant

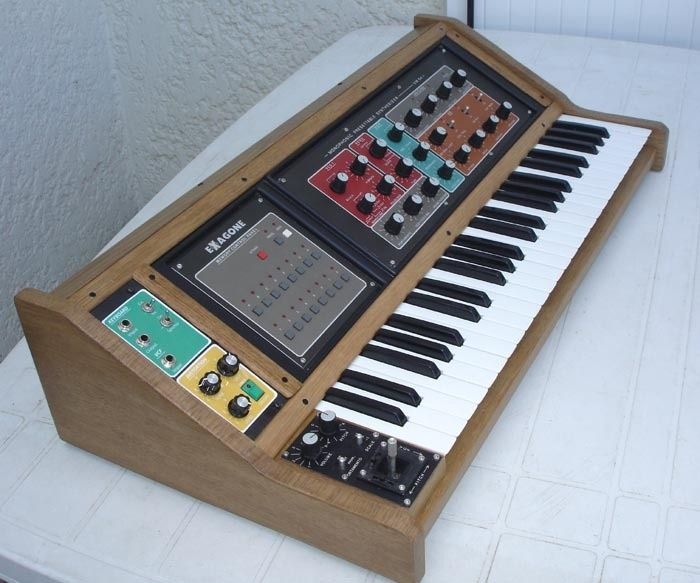

Exagone finis cote

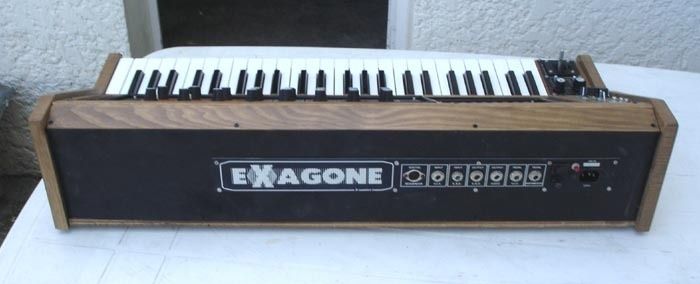

Exagone finis arriere



Mais bon je me suis décidé à le modifier. Donc supression de la disto et du patch avant. Du coup il prends moins de place.

Exagone raccourcis



Un petit croquis pour repèrer les connections. Comme les entrées/sorties CV/gate sont des jack stéréo voiçi un petit croquis

Jack stereo CVgate





Pour enregistrer des présets

- Sélectionner le numéro du patch que l'on veux écrire (mode PROG)

- Revenir au mode édit (MAN)

- Modifier les paramètres du synthé jusqu'à obtenir le son désiré

Programmeur

- Pour enregistrer le patch appuyer sur le petit poussoir rouge à l'arrière de la machine puis sur le poussoir "STORE" en façade.

Bouton REC arriere

Voila votre patch est enregistré par contre vous ne pourrez pas le modifier ultérieurement.



Le clavier piano original Cavagnolo

Clavier cavagnolo

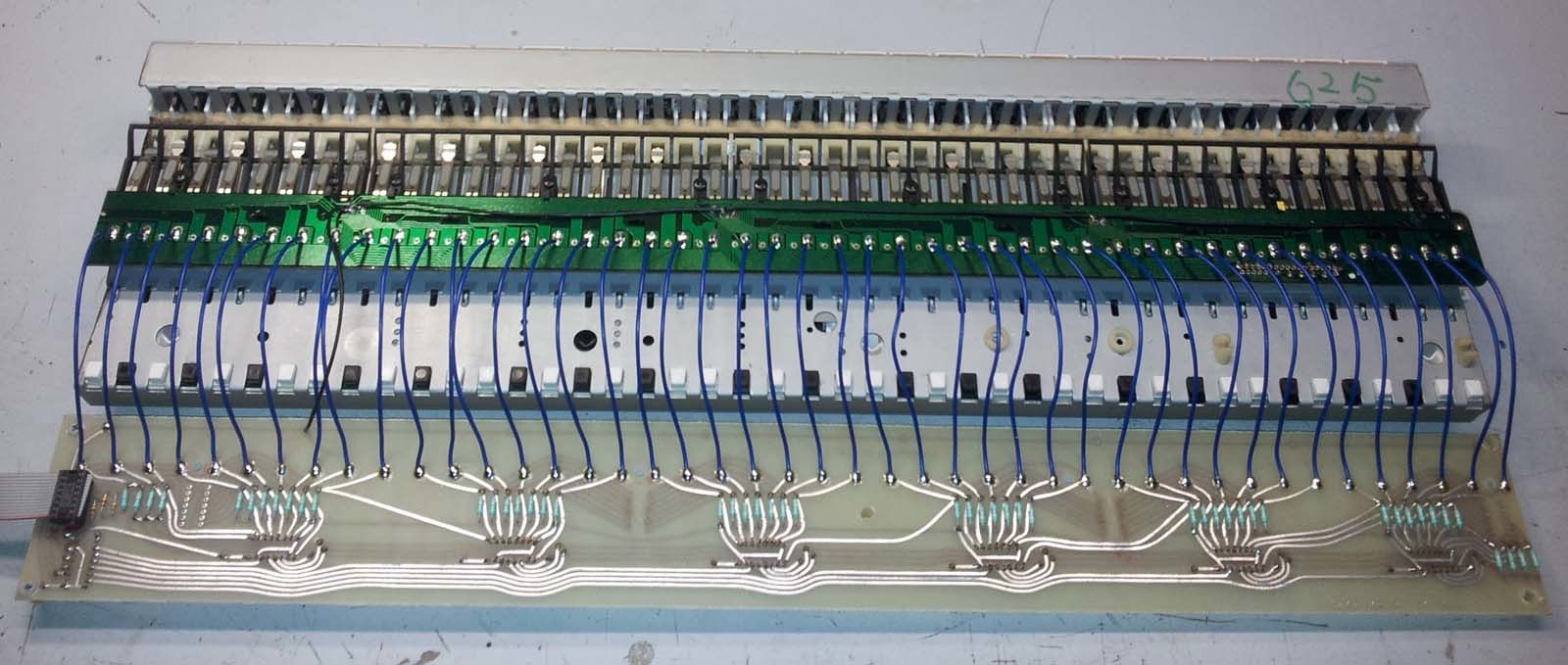

Adaptation d'un clavier de DX7

Clavier DX7

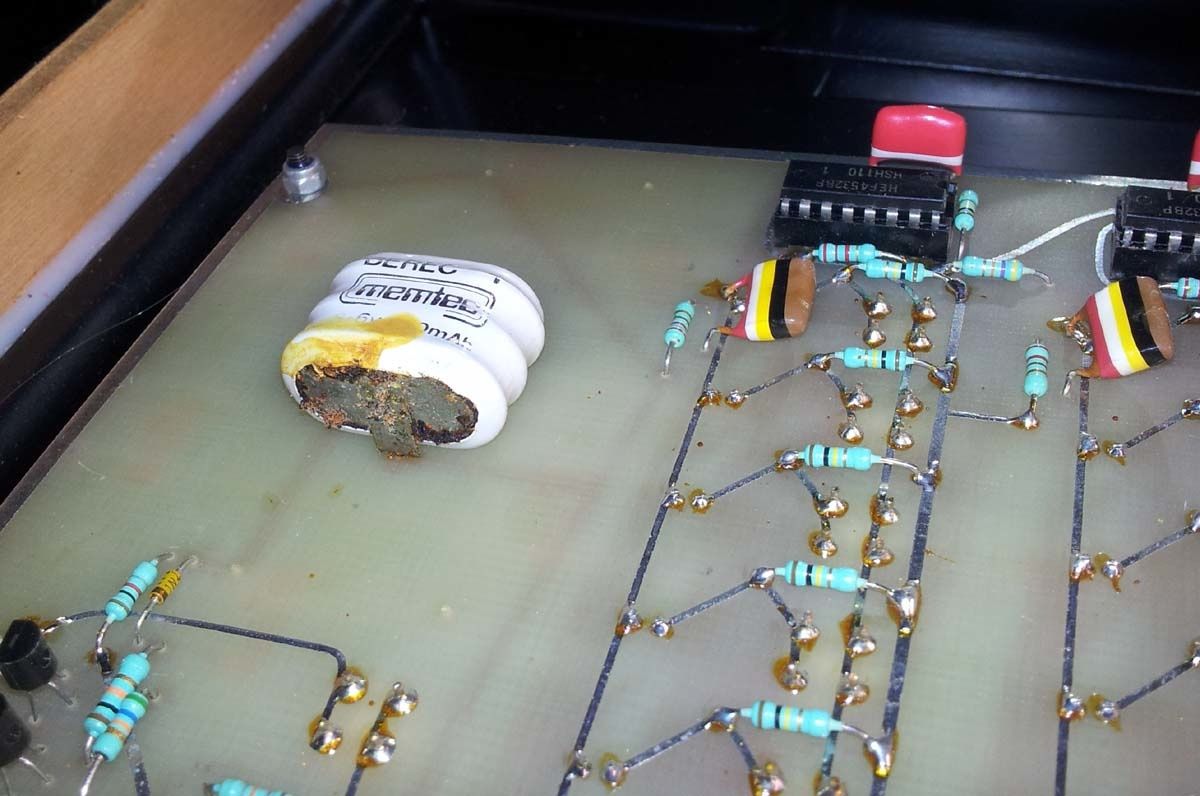

L'exagone comme pas mal de machines de cette époque contient une battery rechargeable qui "coule" avec le temps.

battery coulée



La solution est de la changer mais on peut aussi y adapter un boitier avec 2 piles A6. Il suffit de supprimer la résistance indiquée sur le schémas çi-après.

Remplacement par pile A6





Il arrive que le joystick ne fonctionne pas bien, la plupart du temps c'est la petite pièce en plastique qui est cassée (voir la photo çi-après)

Cela peut etre du à un potard grippé, si possible recoller le morceau avec de la super glue.

Joyskit



Accordage des VCO

Réglages VCO



Si vous n'arrivez pas obtenir un bon tracking sur toutes les octaves c'est que le condensateur de la paire expo est fuyard. Ce sont des condensateurs mylar d'origine mais je préfère les remplacer pas des wima ou mica de meilleure qualité.

Condos oscillos exagone







Partager cet article
Repost0
23 avril 2011 6 23 /04 /avril /2011 20:30

Je suis tombé par hasard sur ce synthé-baloche en triste etat et à part la partie synthese le reste ne m'interéssait pas. Donc j'ai décidé de le modifier; de lui un look plus sympa et de l'adapter une utilisation plus facile pour un claviste.

Voiçi la bête à l'etat brut:

DSC01926

Bon voila ce qui reste après avoir donné un bon coup de tronçoneuse et viré ce qui servait a rien.

DSC01957

Pour la transformation on remarquera que le clavier acordéon possède une masse commune a toutes les touches.

Ensuite un fil part de chaque touche vers un diviseur.

Il suffiras de prendre un clavier "moderne", de virer toutes les diodes de commutation de la partie matricielle, de relier un pole des touches entres elles pour former le 'commun" et ensuite de relier chaque note à la note correspondante sur le clavier accordéon.

Pour çe faire j'ai utilisé un accordeur chromatique, ça aide bien pour s'y retrouver.

Matrice clavier



DSC01971

Le circuit synthese recto-verso

DSC01960

DSC02034-copie-1

Le plus gros boulot ça a été de déporter toutes les commandes sur la façe avant . Des heures de cablage .

djet 03

djet 02

 J'ai reconstruit une alim car l'originale intègre plein de choses initiles sur son circuit.

djet 04

Pour la partie menuiserie j'utilise de la planchette ordinaire que je plaque avec du bois thermocolant.

djet 07djet 06

DJET finis coté

Partager cet article
Repost0
