30 juin 2014 1 30 /06 /juin /2014 17:45

L'original

ARP-Seq-1601 0181c


Tout d'abord le manuel de service (bonne qualité)

Arp-Seq-1601Manuel Technique Arp-Seq-1601 Manuel Technique



Le PCB est de grande taille et recto-verso.

ARP-SEQ 1601 CI INVERSE coté composants ARP-SEQ 1601 CI INVERSE coté composants

ARP-SEQ 1601 CI INVERSE coté controle ARP-SEQ 1601 CI INVERSE coté controle


Le PCB vierge :

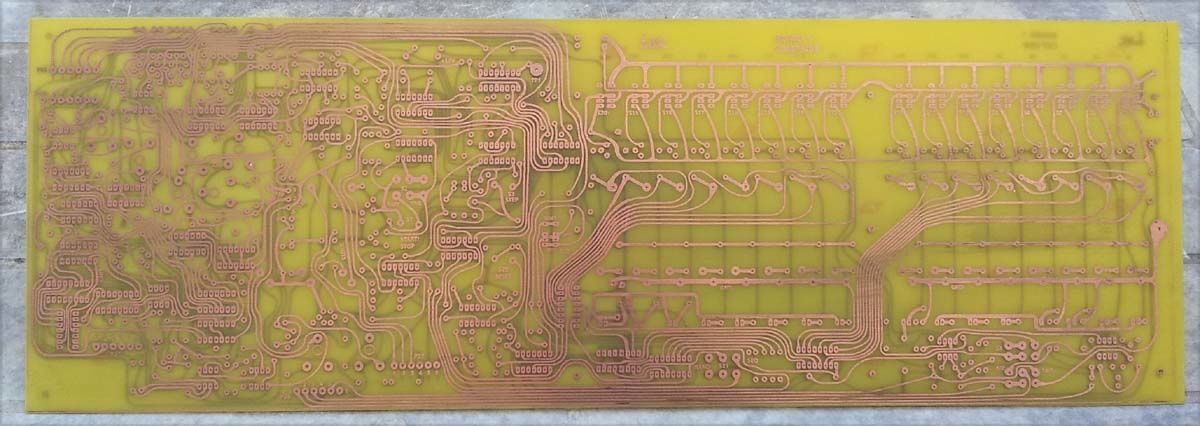

PCB



Le PCB peuplé :

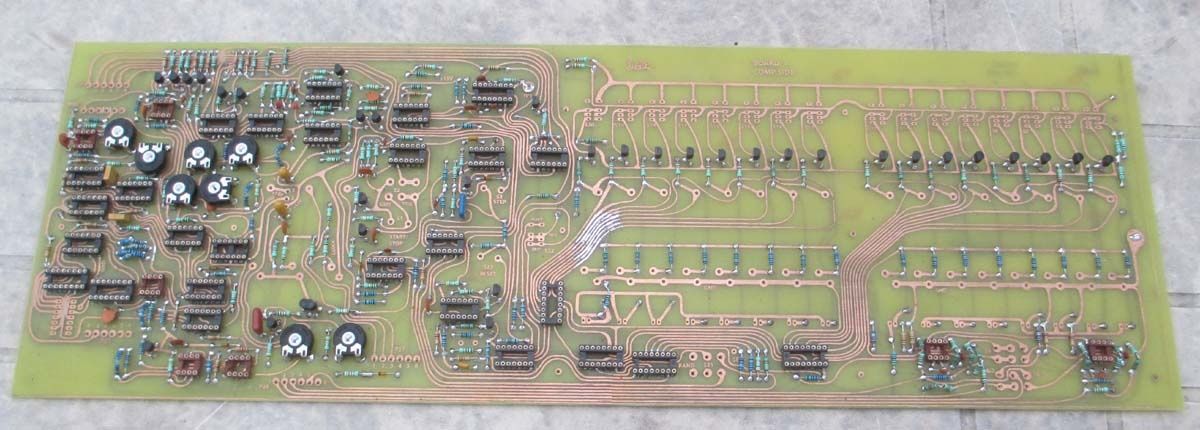

PCB peuplé



Réalisation pour adapter des faders alpha de 80mm et de meilleure qualité :

Platine faders


Implantation et liste des composants:

ARP-SEQ 1601 Circuit Imprimmé avec composants

Fichier HD : ARP-SEQ 1601 Circuit Imprimmé avec composants ARP-SEQ 1601 Circuit Imprimmé avec composants



Les platines Jacks:

Platines jacks avec composants

PCB : Typon Platines jacks CI inversé Typon Platines jacks CI inversé



La face avant:

Face avant Sérigraphie

Fichier HD : Face avant Sérigraphie Face avant Sérigraphie



Un fichier pour la découpe : Face avant perçage Face avant perçage



Un aperçu du projet en cours:

Odyssey et sequencer


Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
8 mai 2014 4 08 /05 /mai /2014 12:03

Profitant d'avoir un Odyssey sous la main je m'en suis fabriqué un. Donc voiçi les plans complets de cette belle machine !



Le board 1

Board 1 avec composant

Implantation composants HD

Board 1 avec composan Board 1 avec composants


Schémas Board 1

Le typon du board 1

Board 1 CI inversé Board 1 CI inversé





Le board 2

Board 2 avec composant

Implantation composants HD

Board 2 avec composant Board 2 avec composants



Schémas Board 2

Le typon du board 2

Board 2 CI Inversé dessous Board 2 CI Inversé dessous

Board 2 CI Inversé dessus Board 2 CI Inversé dessus



Le board 3

Board 3 avec composant

Implantation composants HD

Board 3 avec composant Board 3 avec composants


Schémas Board 3

Le typon du board 3

Board 3 CI inversé Board 3 CI inversé



Le module 4023

4023 avec composant

Implantation composants HD

4023 avec composant 4023 avec composants

Schémas

Le typon du 4023

4023 Typon inversé page impression 4023 Typon inversé


Le clone monté

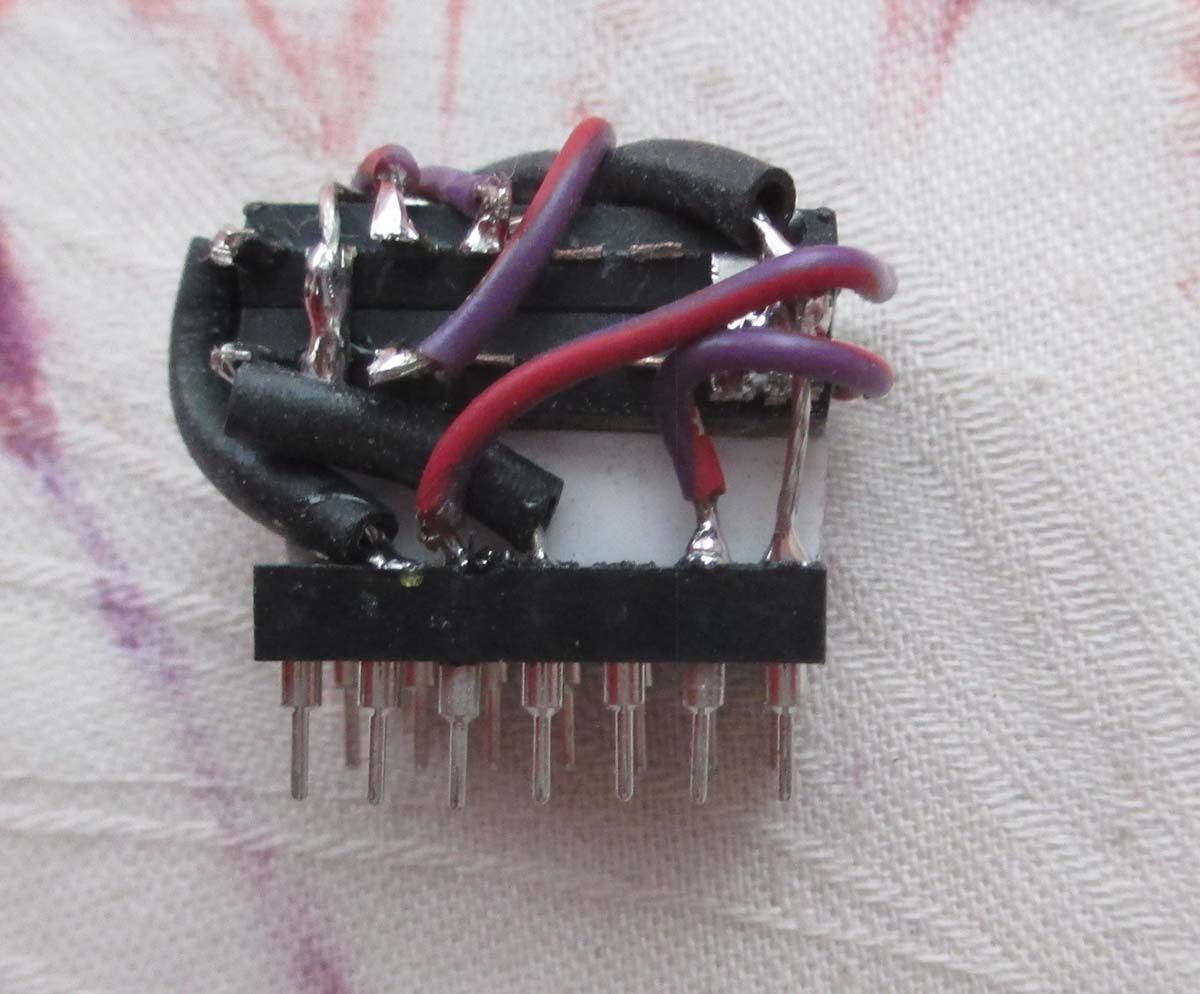

4023 Cloné



Le bus d'interconnections

Une fois réalisé, pour avoir un montage correct, j'ai soudé les connecteurs sur le PCB une fois tout en place

BUS

Le typon du BUS

BUS Circuit Imprimmé inversé BUS Circuit Imprimmé inversé



Le clavier

Pour la version MK1 il faut absolument un clavier à 3 bar-bus.

- CV

- Gate

- Trig

Donc recyclage d'un vieux clavier d'orgue CRUMAR sur lequel je ne vais garder que 3 bus-bar.

Clavier brut



Une fois remis en état et adapté à l'odyssey

Clavier refait



La mise en boite

Pour cela j'ai décidé de me faire une version expandeur, avec le clavier connecté par un cable avec port RS232.

Le cablage intérieur

Cablage interne



Pour la face avant je me suis débrouillé

Un vieux calendrier

une photocopie de la face avant

un cutter

un emporte pièce

Découpe

Poinçonnage



Pose de traverses qui vont rigidifier l'ensemble et servir de support aux cartes

Verso facade brut



Une fois peint

Peinture



Pour le dessin de la face avant, j'ai utilisé une photocopie papier que j'ai ensuite plastifié à chaud.

Montage a blanc

Dessin de la face avant

Sérigraphie façade Sérigraphie façade

Plan de perçage illustrator

Façade trous Façade trous





La partie Alimentation

On utilisera un tranfo 2x18v - 30VA

Alim Implantation des Composants



Typon

Alim Planche typons Alim Planche typons



photo de l'ensemble monté avec un rail d'alimentation à l'arrière

Alim



Terminé

CONSTRUCTION 0443

CONSTRUCTION 0444








Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
8 mai 2014 4 08 /05 /mai /2014 10:17

Voiçi un bel ARP Odyssey très bien conservé pour son age mais malheureusement aphone suite à une mise au placard durant 20 ans. Donc une révision totale et aprofondie s'impose!



Voiçi la bête

ARP-Odysse-MK1-0247



Une fois ouverte

MK1 Ouvert



Au programme changement des faders par un kit neuf. J'en profite au passage pour dire que la qualitée de fabrication des nouveaux faders n'est pas terrible. En effet les parois sont trop fines et se déforment; sur plusieurs faders il y avait un mauvais contact interne.

Vérifiez les avant de les monter !

  Solution, je les ai ouvert et tordu la glissière interne mobile qui fait contact .

Fader démonté



Le board 1

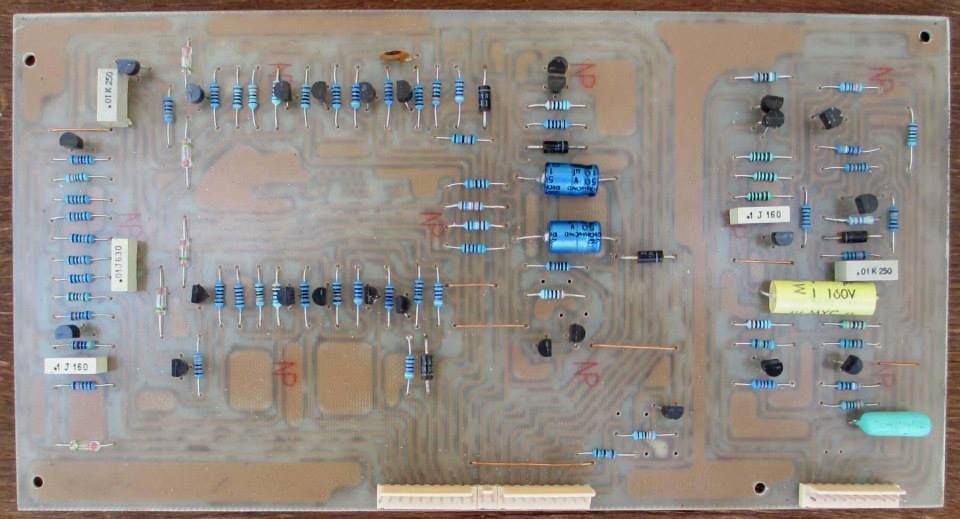

Board 1



Le board 2

Board 2



Le board 3

Board 3



Détail de la partie VCO

Détail VCO



Comme il y avait un problème sur le filtre 4023 j'ai du l'ouvrir pour le réparer

Voiçi un petit tuto

Sortir le module de son cube de plastique sans l'abimer, pour cela faire levier avec un tournevis tout autour et le faire sortir petit à petit.

20140320 190138



On peut voir

- la couche de résine noire

- le moulage en silicone

20140320 190616



La résine noire est très cassante et s'enlève facilement avec une petite pince coupante, par contre pour le silicone il vas falloir être très minutieux et se servir d'un petit cutter et d'une pincette pour retirer les morceaux.

Maintenance 0291



Une fois "désossé"

Maintenance 0292



Le PCB vu de dessous

Maintenance 0300



Maintenant au tour du clavier, véritable nid à poussière !

Tout d'abord enlever toutes les touches plastique en dévissant les petites vis

Saletées sur les touches



Enlever les ressorts de rappel

Ressorts de rappel



Ensuite enlever les support de touches en métal en faisant levier avec un tournevis

Enlever les touches



Avec précaution enlever les petits ressorts des basculeurs qui actionnent les contacts

Petits ressorts mécanisme contacts



Mécanisme sous le clavier

Mécanisme clavier



Détail du cablage

Détail BUSS-BAR

A ce stade on peut retirer les 3 tiges en laiton et les poncer avec du polish pour leur redonner une belle couleur brillante.

Pour cela ne pas oublier d'enlever le petit point de soudure sur le coté

Point soudure bussbar



Le PCB du clavier

PCB



Au remontage ne pas oublier de graisser les petits tampons amortisseurs

Graissage tampons amortisseurs





Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
26 avril 2014 6 26 /04 /avril /2014 18:12

Voiçi un module acétoné, on voit bien les composants CMS. C'est la meme résine que celle utilisée sur les modules des Juno 106. Je pense qu'avec l'age cette résine doit devenir conductrice et semer le bazard dans le module.



Photo module acétoné


Le schémas du module

Schéma korg 35



L'implantation des composants

Circuit Imprimmé avec composants



Les CI gravés

CI gravés nus



Le module cloné

Clone Korg35



Clone "in situ"

Clone monté



Et enfin le PCB  CI C.I.



Modules KORG 35


Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
22 mars 2014 6 22 /03 /mars /2014 13:09

Il y a quelque temps j'avais vu des topics sur l'utilisation d'un copieur laser pour imprimer ses circuits.

Donc voila la methode:

Imprimer le circuit imprimé inversé sur une feuille papier glaçée (papier photo brillant) avec une imprimante LASER. Pourquoi une laser , parce que le dépot d'encre est de la poudre et ne pénètre pas dans le papier.

CI et Photocopie



Ensuite poncer le cuivre du circuit pour que le toner puisse bien accrocher (grain fin) et finir le dégraissage à l'acétone.

Poncage



Passer un fer à repasser réglé au max en insistant bien. Vous verrez le circuit apparaitre légèrement quand c'est bon.

Fer a repasser



Après, très important, plongez le de suite dans l'eau froide et patientez 1/4 d'heure

Si vous le laissez refroidir, la dilatation thermique vas faire cloquer le papier et décoller l'impression.

Trempage



Vous pouvez maintenant commencer à peler le papier avec les doigts, vous pourrez finir en détail avec un scotch brite passé doucement.

Epluchage



Voila ce que ça donne. parfois il arrive qu'un petit morceau de piste se soit décollé , prévoyez un feutre spécial retouches.

Il ne reste plus qu'à le plonger dans le perchlo.

CI serigraphie



Le résultat est quand meme pas mal ?

CI gravé

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
31 octobre 2013 4 31 /10 /octobre /2013 19:40

Voiçi déja pour commencer les plans des modules 40xx qui composent le coeur du ARP2600.


Module 4014: Ring Modulator


4014 avec composant







4014

PCB ------- 4014 Typon inversé 4014



-----------------------------------------------------------

Module 4027-1 : VCO



4027-1 VCO avec composant

4027

PCB -------  4027-1 typon invversé 4027-1

4027 recto

4027 verso



-----------------------------------------------------------

Module 4072 : VCF



4072 composants

4072

PCB ------- 4072 Typon inversé 4072

 4072 recto

4072 verso

-----------------------------------------------------------

Module 4020 : ADSR





4020 avec composants

4020 schémas

PCB -------  4020 Typon inv4020



4020 terminé 01



-----------------------------------------------------------

 Module 4019 : VCA



4019 avec composants

4019

PCB -------  4019 Typpon inverse 4019



4019 terminé 01



-----------------------------------------------------------

Module 4015 : S/H



4015 composants

4015

PCB -------  4015 Typon enversé 4015



-----------------------------------------------------------

Module 4022 : Noise



4022 composants

4022

PCB ------- 4022 Typon inverse 4022



-----------------------------------------------------------

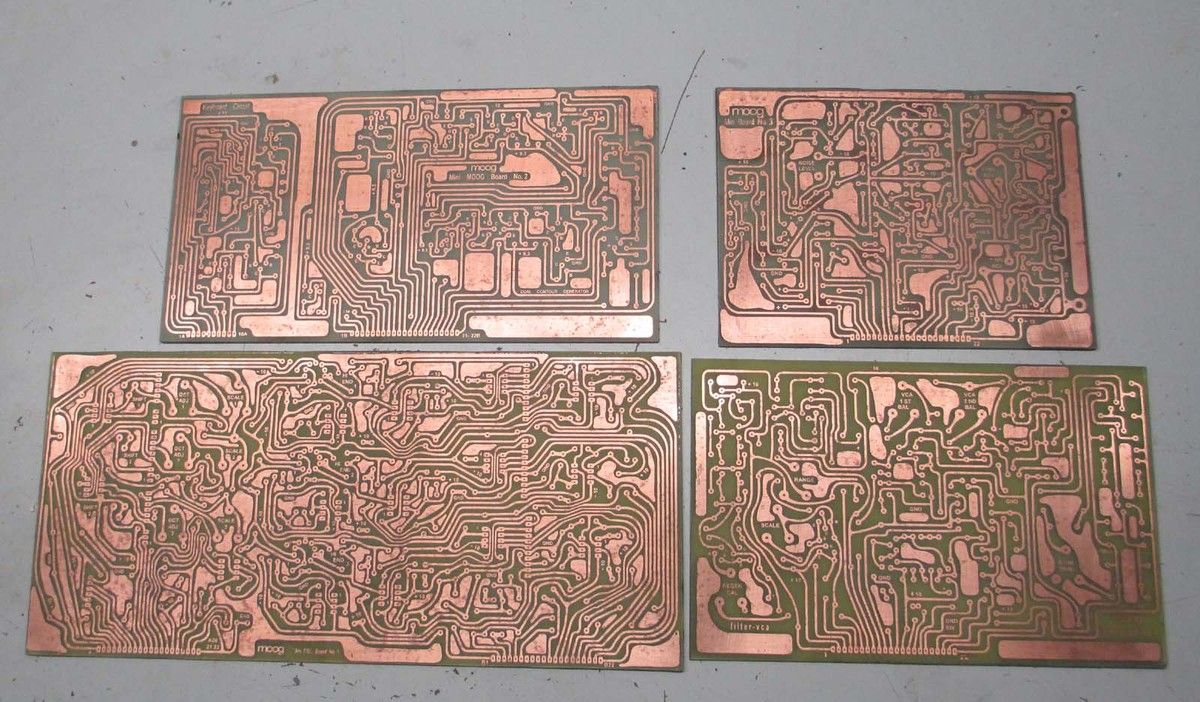

Pour graver ces PCB j'ai utilisé la méthode d'impression laser (utilise du toner en poudre) sur du papier photo brillant (d'ou les typons inversés). je transfère ensuite le dessin sur le cuivre à l'aide d'un fer à repasser réglé au max. cela donne ça :

Sérigraphie PCB

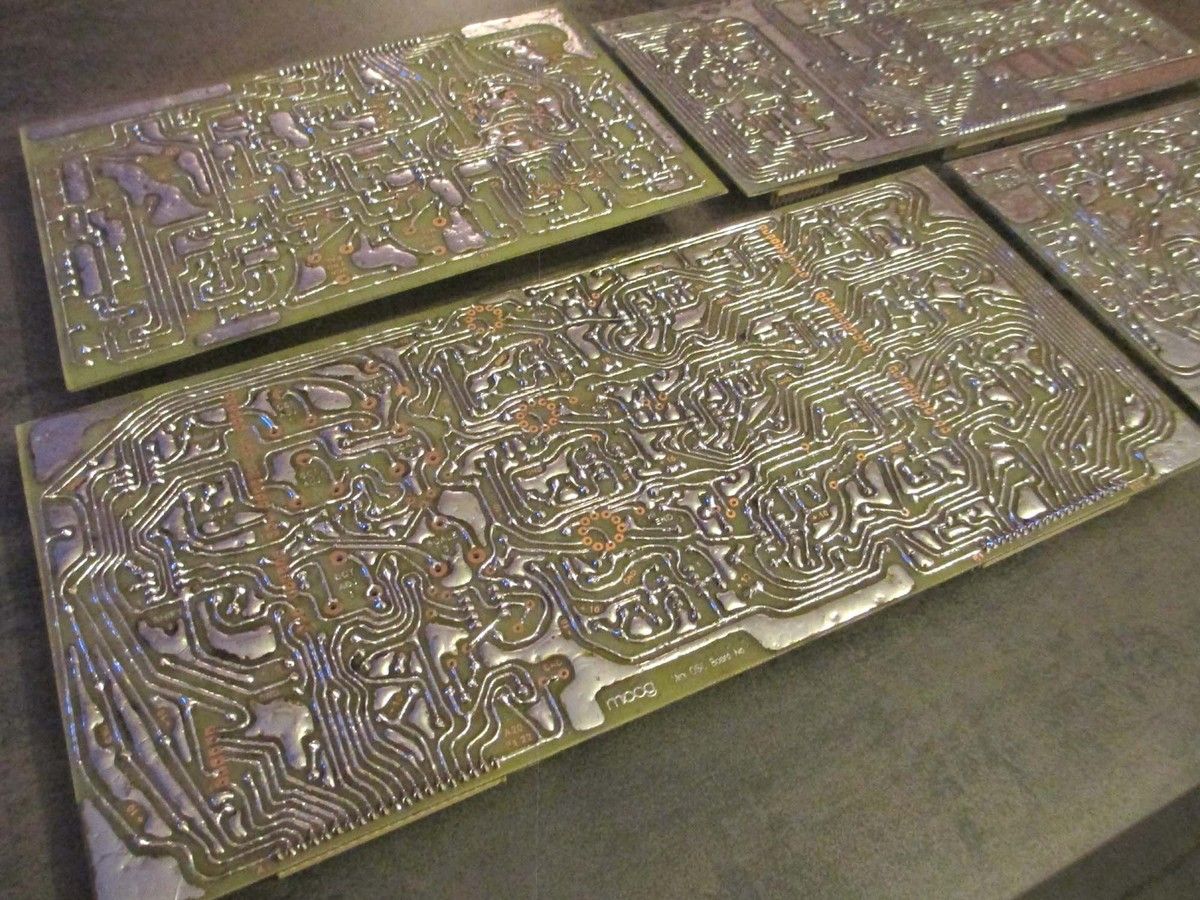

Ensuite gravure au perchlo et étamage à froid avec de l'étain chimique.

CI gravés étamés

Les modules et les cartes "filles"cablés

Modules cablés



-----------------------------------------------------------

Les deux cartes aditionnelles

Board 2-1

Board 2-1 CI avec composants

Board 2-1 CI Schémas

PCB -----  Board 2-1 CI inversé Board 2-1

Board 2-1 recto

Board 2-1 verso



-----------------------------------------------------------

Board 4-1

Board 4-1 CI avec composants

Board 4-1

PCB ------  Board 4-1 CI inversé Board 4-1





Board 4-1 recto

-----------------------------------------------------------

Le Board 1

Board 1 - RING MOD avec composant

Board 1 Schémas

PCB ------------ Board 1 - CI inversé Board 1



Board 1 recto



-----------------------------------------------------------

Le Board 2

Board - 2 - CI avec Composants

Board 2 schémas

PCB ------   Board - 2 - CI inversé Board - 2



Board 2 recto

Board 2 verso

-----------------------------------------------------------

Le board 3

Board 3 CI cote composant

Board 3 - schémas

PCB -------  Board 3 CI inversé Board 3

Board -3 recto

Board -3 verso

-----------------------------------------------------------



le board 4

Board 4 CI cote composants

Board 4-1



PCB -------  Board 4 - CI inversé Board 4



Board 4 Recto

Board 4 Verso 01

-----------------------------------------------------------

Petites astuces et conseils

Pour accoupler thermiquement les transistors il faut les cercler de cuivre. Ce dispositif fait "tampon" et permet une meilleure régulation de la chaleur.

Transistors accouplés

Pour cela prendre du fil de cuivre et l'applatir

Aplatir fil de cuivre

Ensuite un petit coup de meule pour bien le dresser

Meulage fil de cuivre

Il suffira de le former avec une petite pince et de le glisser sur les 2 transistors.

                         -----------------

Certaines résistances ont des valeurs un peu "exotique" notament sur les modules VCO et VCF. Pour cela j'ai accouplé des résistances de valeur courante en série, tout en vérifiant bien que la valeur finale soit dans les critères du 1% demandé.

Ex: pour une résistance 196K prendre une 180K en série avec une 16K


-----------------------------------------------------------

La façe avant

J'ai reçu la tole de la face avant en alu 2mm découpée au laser, je vais maintenant pouvoir ajuster tous les composants mécaniques de la facade.

Tole face avant



La face avant sérigraphiée

Face avant 390x760 sérigraphie

Fichier PDF .....  Face avant 390x760 sérigraphie Face avant 390x760 sérigraphie



La découpe des faders

Fader Decoupe Facade

Fichier PDF .....  Fader Decoupe Facade Fader Decoupe Facade



-----------------------------------------------------------



Le boitier



Carcasse ARP2600

-----------------------------------------------------------



L'alimentation



Pour la partie alim j'ai préféré prévoir large car je lui brancherais des accessoires plus tard.

Alim ARP 2600



Voiçi le schémas

Alimentation2x15V - 5A

Cette alim utilise des régulateurs LM1084 qui peuvent débiter jusqu'à

5 Ampère. On peut aussi utiliser des LM1085 qui eux débitent 3 Ampères.



Voiçi l'implantation des composants ainsi que la BOM

PCB composants


Les typons (c'est un circuit double face )

Recto ...  PCB coté composants PCB coté composants

Verso ...  PCB coté soudures PCB coté soudures



Une vue d'ensemble

premier montage profil

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
10 septembre 2013 2 10 /09 /septembre /2013 19:12

Je profite du passage de cette machine que je n'avais encore jamais rencontré pour en tirer quelques photos

MPC vue de face



MPC vue coté droit



MPC parametres



MPC Ariere gauche



MPC Ariere droit



MPC ouverte



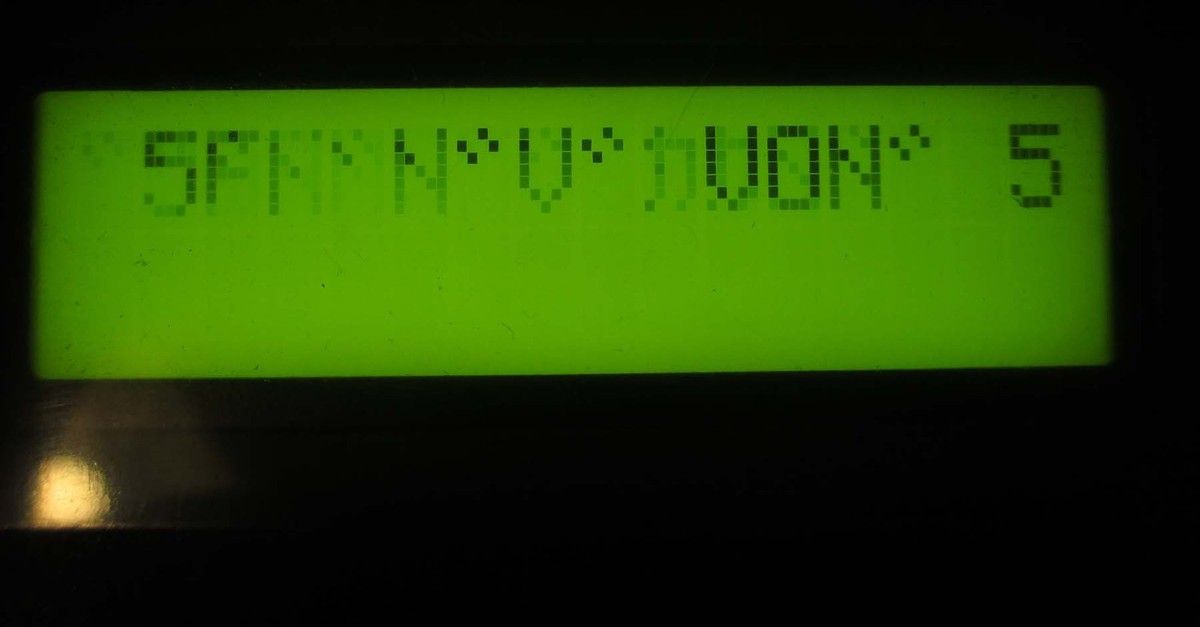

Vous remarquerez sur la photo précédente qu'il manque la batterie de sauvegarde !

pas de soucis elle est venue pour ça !

MPC Batterie

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
15 août 2013 4 15 /08 /août /2013 10:41

Je profite de l'occasion, un ami m'a passé un chorus Boss en réparation , pour faire une étude sur ce fabuleux chorus !

Boitier vue de face



Voiçi les entrailles de la pédale .

boitier interieur



Le circuit imprimmé

Circuit imprimmé

CI vue de dessous



Typon du circuit imprimmé vu de dessous; taille 160mm x 120mm

Typon 160x120

PCB format PDF    Typon 160x120 Typon 160x120

Liste des composants   BOM CE1 BOM CE1



Implantation des composants

Implantation des composants

On utilisera un transformateur d'alimentation avec une sortie 2 x 18V.



Le cablage (Vous remarquerez des différences avec le schémas original mais comme il y a eu pas mal de versions de cette pédale.... )

Cablage CE1



Et enfin le schémas

BOSS CE1 Schemas

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
27 mai 2013 1 27 /05 /mai /2013 20:13

Pour commencer il vous faudra avoir 4 samples de différente hauteur pour les répartir sur tout le clavier.

Je ferais la démonstration avec  Sound Forge 7  que j'utilise courament.

Ouvrons l'echantillon et cliquons sur "spécial" - "éditer l'echantillon"

20130527 191203

Sélectionner "soutenu"

20130527 191214

Ensuite aller sur "spécial" - "transport" - "jouer en mode échantillon"

20130527 191235

Placer les marqueurs qui sont apparus au début et à la fin de la boucle selon le patch que vous voulez obtenir.

20130527 191403

Pour parfaire la boucle et éviter d'avoir un clic désagréable il y a une fonction très pratique de fondu.

Sélectionner "Outils" - Boucle en fondu enchainé..."

20130527 191420

On voit les différentes possibilitées de fondu.

20130527 191430

On voit sur la forme d'onde ainsi éditée que le niveau s'est modifié sur la fin pour mieux s'enchainer avec le début de la boucle.

loop terminée

Maintenant on peut enregistrer et passer à l'echantillon suivant. Lorsque les 4 samples auront été édité on pourra passer à l'editeur Prophet 2012.

 Ouvrons donc l'editeur Prophet 2012

20130527 192425

Vous constaterez que mon prophet possède une extension mémoire. dans ce cas cliquez sur "options" et "extended mémory" pour que le logiciel en tienne compte.

J'ai importé mes 4 samples dans les 2 banks. Ce n'etait pas nécessaire içi car la RAM n'est pas pleine mais c'est un exemple et vous pouvez mettre des samples plus "costauds " ainsi.

Pour importer un sample cliquez tout simplement sur "Import"

Vous aurez cette fenêtre qui vas s'ouvrir

Cliquer en premier sur "load" et après, selectionner la fréquence de l'echantillon et s'il sera mergé ou splité.

Ensuite cliquer sur "import"

20130527 192443


Maintenant nous allons placer les 4 samples sur le clavier

Cliquer sur l'onglet "Sound" et en bas à gauche sur "Edit", faire dérouler le menu et sélectionner "Key mapping in Map 1"

20130527 192513

Pour poser ses samples sur le clavier il faut tenir compte que vous avez 4 sons, les 1 - 2 - 9 et 10

Pour le sample n°1 le R sur le clavier correspond à la note samplé.

Le O (clic gauche souris) correspond au début

Le H (clic droit souris) correspond à la fin

20130527 192618

Faire de-même pour les 4 "sounds"

Sound n° 2

20130527 192626

Sound n°9

20130527 192650

Sound n°10

20130527 192702

Après avoir disposé les 4 samples sur le clavier , sélectionner l'onglet "analog settings" pour avoir accès aux paramètres VCA et VCF de chaque "sound"

20130527 192734

Après avoir paramétré les "sounds" passer sur l'onglet "préset"

Dans la partie "controls" le clavier doit être en mode "merge"

La main gauche sur la map 1 (sounds 1 et 2 )

La main droite sur la map 9 (sounds 9 et 10)

20130527 192816

Il ne vous reste qu'à envoyer les infos au prophet 2000 par le MIDI et écouter si le patch vous plait. En cas de modif de paramètres cliquez juste sur " send all  parameter" , ça prends moins de temps !

20130527 192824



- Si vous avez un lecteur de disquette sauvegardez sur disques



- Si vous avez un lecteur émulateur HxC suivez la procédure

Sur le PC mettez la carte SD et dupliquez un patch déja créé et appellez le du nom du patch que vous voulez créer.

Mettez la carte SD dans le lecteur HxC, sélectionnez le patch que vous venez de renommer pour enregistrer par dessus

Il faut savoir que chaque patch sur la carte SD est gérée comme une disquette. Donc il vous faut une disquette virtuelle pour enregistrer dessus, c'est à dire créer un fichier vide ou mieux, une copie d'un autre fichier que l'on "écrasera" avec le nouveau patch !

Lecteur HxC





---------------------------------------------------------------------------------------



Pour commencer voiçi une petite collection de samples pour vos prophet

La liste vas s'étoffer au fur et à mesure que j'en ferais.

Vous pouvez aussi me faire parvenir les votres, que je les mette en ligne à dispo de tout le monde et surtout gratuitement !

Acoustic Guitare Organ Electric Bass Acoustic Guitare Organ Electric Bass

ARI Records 202 - Flute and Piccolo (Original 875-11) ARI Records 202 - Flute and Piccolo (Original 875-11)

BASS Echo BASS Echo

Bass et Piano Bass et Piano

Brass Brass

Choir Choir

Clarinet Clarinet

CS-50 01 CS-50 01

DX-7 II mix DX-7 II mix

EII bigbreath EII bigbreath

EII Voice 02 EII Voice 02

EII Voice 03 EII Voice 03

Guitar Voices Guitar Voices

KURZWEIL - Strings KURZWEIL - Strings

LINN 9000-01 LINN 9000-01

LINN 9000-02 LINN 9000-02

Matrix 12 Matrix 12

Minimoog Minimoog

OB8 OB8

OBERHEIM nappes cuivres OBERHEIM nappes cuivres

Panflute Shakuhachi Panflute Shakuhachi

Piano Strings Piano Strings

Poltergeist 1 Poltergeist 1

PPG String PPG String

PPG PPG

Prophet 5 Prophet 5

Prophet VS Prophet VS

Saxophone Saxophone

Shaku 01 Shaku 01

Soundtrack 02 Soundtrack 02

SP 12 SP 12

String 01 String 01

String 02 String 02

Strings 03 String 03

Strings et Trumpets Strings et Trumpets

Synclavier Synclavier

Synthie Bass Synthie Bass

Tabla Tabla

TR 707 Latin TR 707 Latin

TR 808 TR 808

Violoncelle Violoncelle

voice 01 voice 01

Voices et clavecin Voices et clavecin

VOICES VOICES

ZORK SOLO ZORK SOLO



Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
5 avril 2013 5 05 /04 /avril /2013 19:52

J'ouvre ce post afin de vous faire partager quelques astuces. J'en ajouterai au fur et à mesure



LE TESTEUR AUDIO

Ce petit montage simple est très efficace. Il permet "d'ecouter" un signal !

J'utilise un condensateur céramique de 10nF.

Testeur audio





Modification d'un cable MIDI en SYNC24



Cablage d'une prise MIDI

MIDI



Cablage d'une prise SYNC24

Sync24



Signal des broches

SYNC din

DIN SYNC 24





Testeur CA3080

A force de rencontrer des CA3080 un peu partout dans nos vieilles machines, je me suis finalement décidé à réaliser un petit montage pour les tester en VCA.



test CA3080



Voiçi le schémas du montage, trouvé sur le net

ca 3080

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article
