26 avril 2014 6 26 /04 /avril /2014 18:12

Voiçi un module acétoné, on voit bien les composants CMS. C'est la meme résine que celle utilisée sur les modules des Juno 106. Je pense qu'avec l'age cette résine doit devenir conductrice et semer le bazard dans le module.



Photo module acétoné

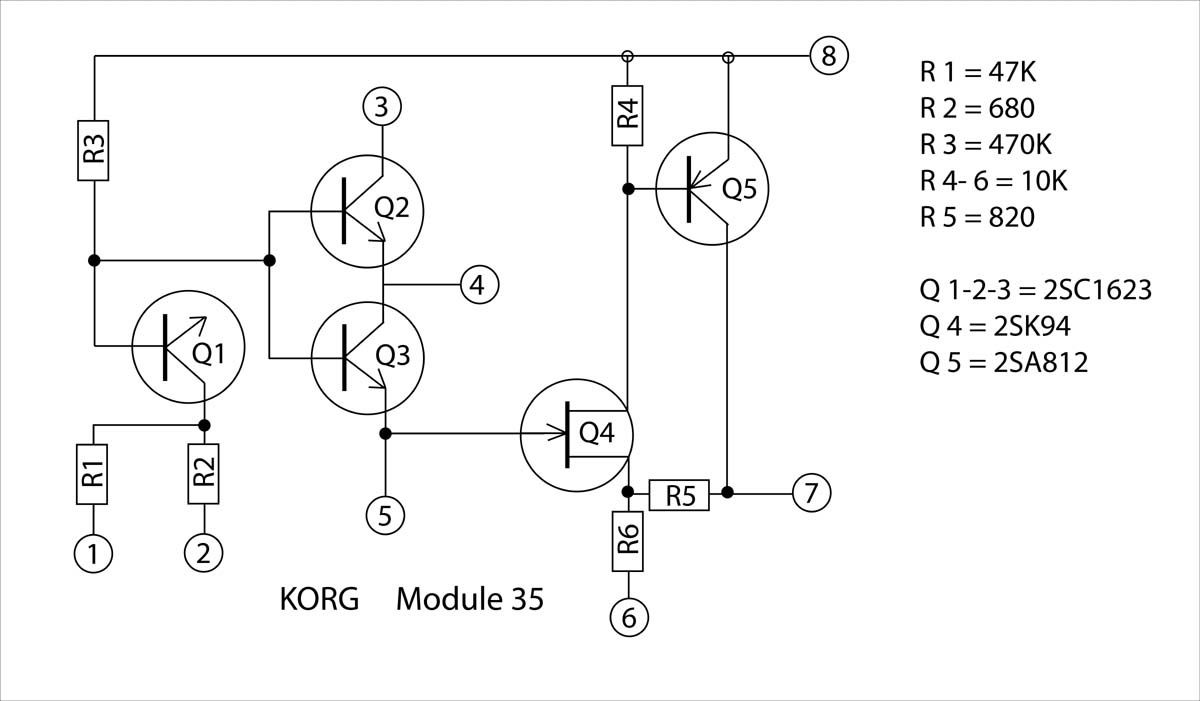

Le schémas du module

Schéma korg 35



L'implantation des composants

Circuit Imprimmé avec composants



Les CI gravés

CI gravés nus

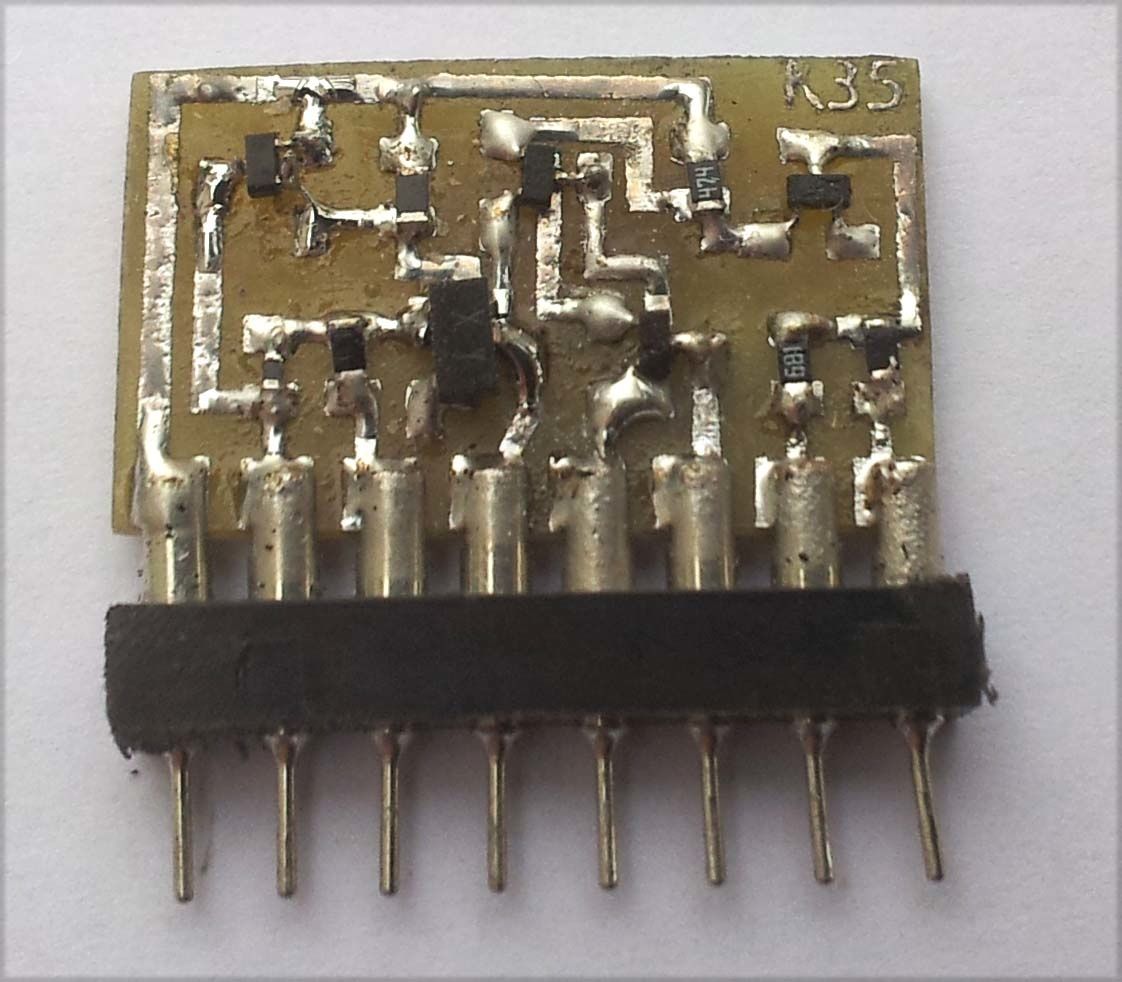

Le module cloné

Clone Korg35



Clone "in situ"

Clone monté



Et enfin le PCB  CI C.I.

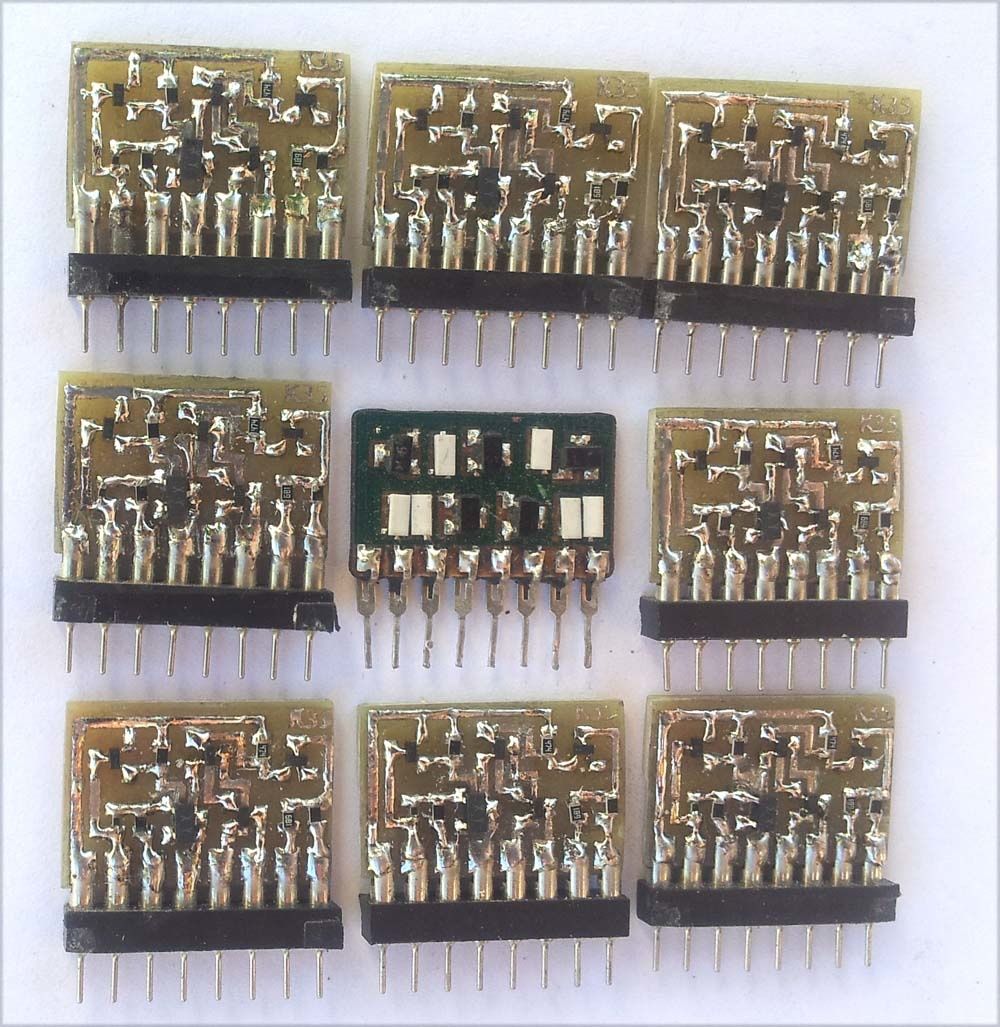

Modules KORG 35
