8 mai 2014 4 08 /05 /mai /2014 12:03

Profitant d'avoir un Odyssey sous la main je m'en suis fabriqué un. Donc voiçi les plans complets de cette belle machine !



Le board 1

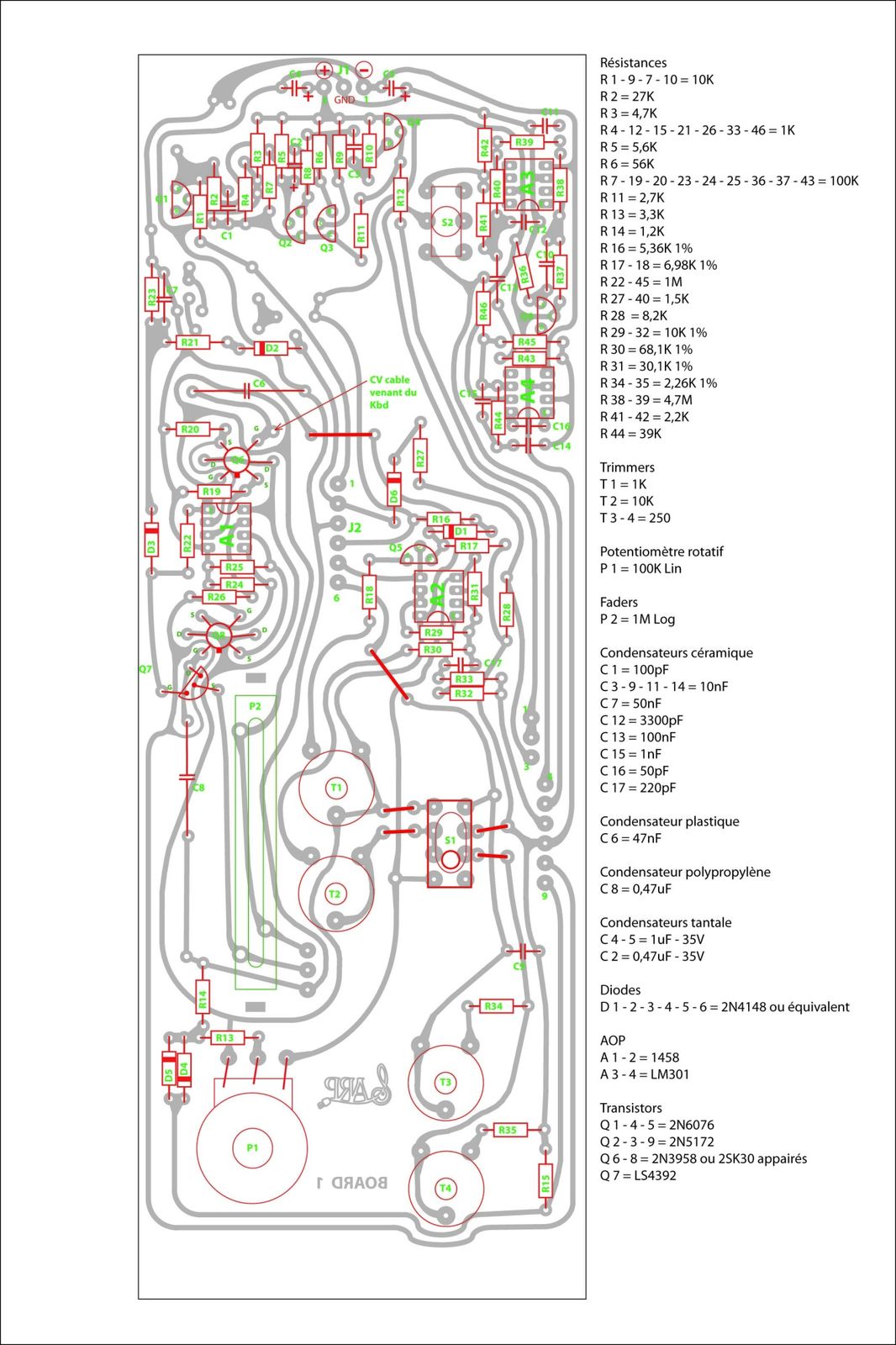

Board 1 avec composant

Implantation composants HD

Board 1 avec composan Board 1 avec composants


Schémas Board 1

Le typon du board 1

Board 1 CI inversé Board 1 CI inversé





Le board 2

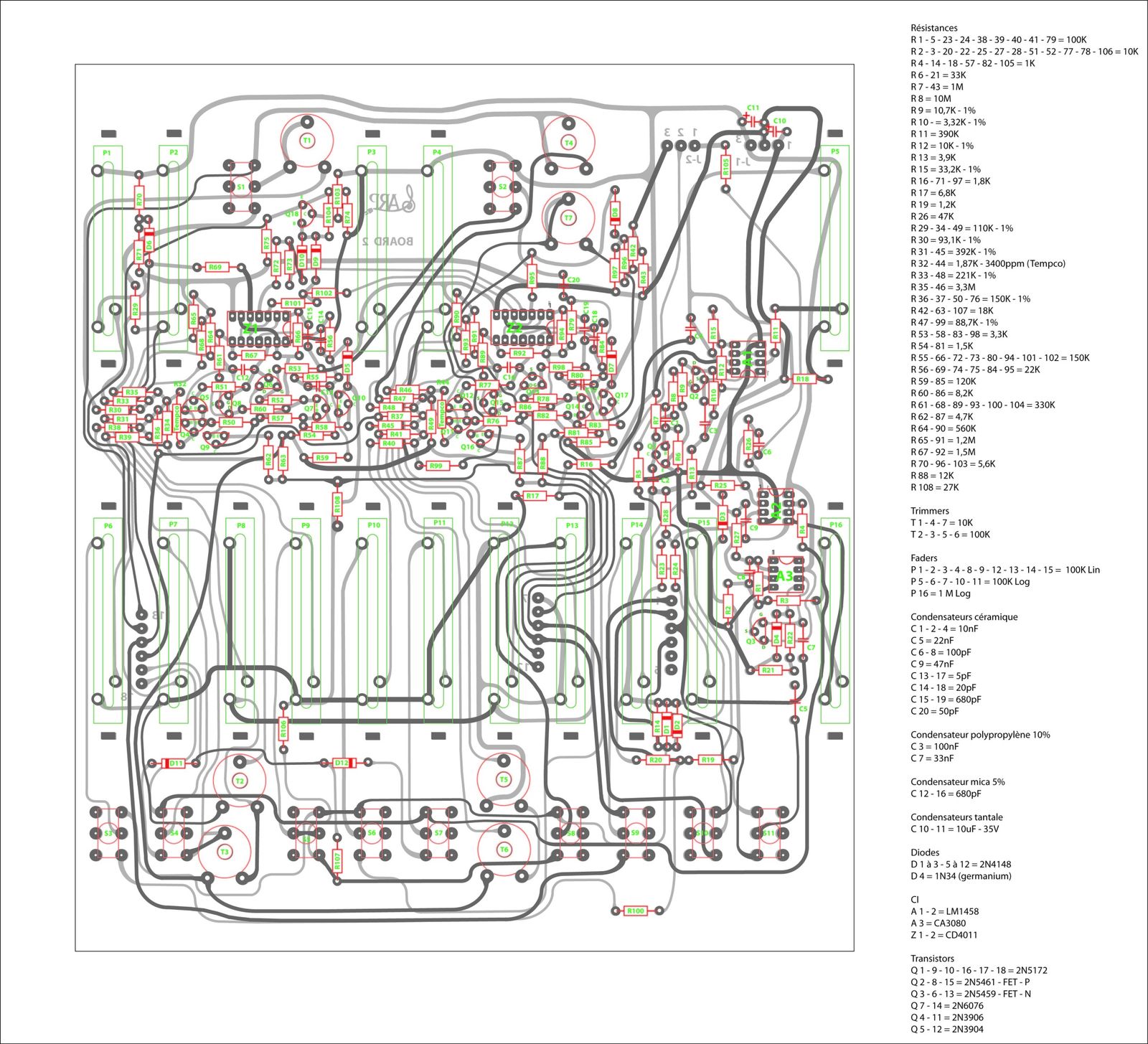

Board 2 avec composant

Implantation composants HD

Board 2 avec composant Board 2 avec composants



Schémas Board 2

Le typon du board 2

Board 2 CI Inversé dessous Board 2 CI Inversé dessous

Board 2 CI Inversé dessus Board 2 CI Inversé dessus



Le board 3

Board 3 avec composant

Implantation composants HD

Board 3 avec composant Board 3 avec composants


Schémas Board 3

Le typon du board 3

Board 3 CI inversé Board 3 CI inversé



Le module 4023

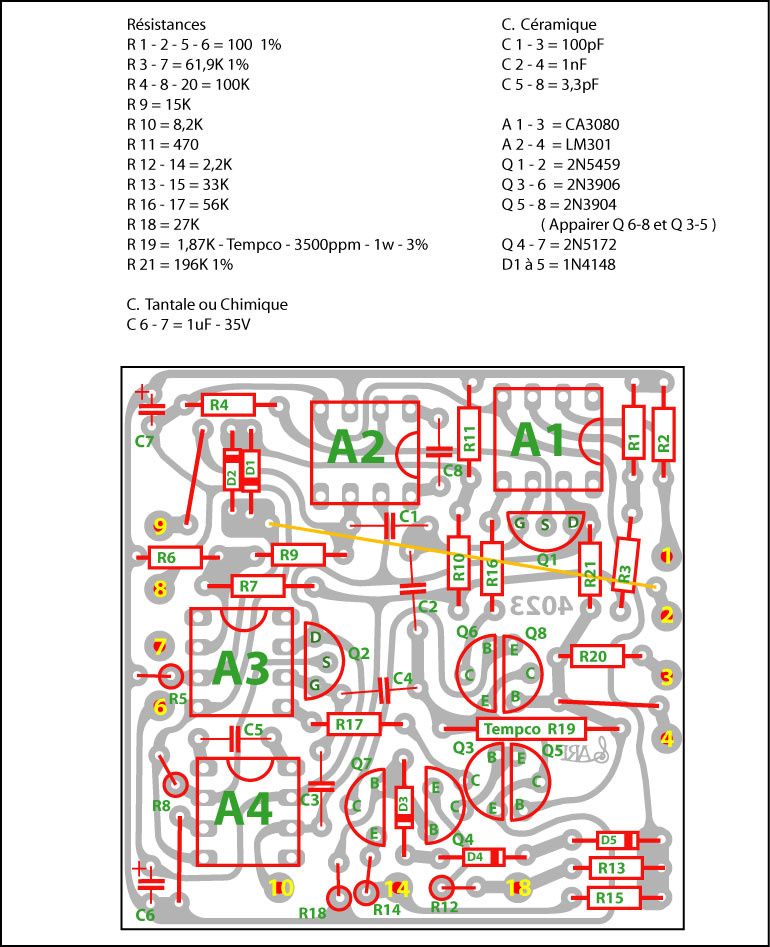

4023 avec composant

Implantation composants HD

4023 avec composant 4023 avec composants

Schémas

Le typon du 4023

4023 Typon inversé page impression 4023 Typon inversé


Le clone monté

4023 Cloné



Le bus d'interconnections

Une fois réalisé, pour avoir un montage correct, j'ai soudé les connecteurs sur le PCB une fois tout en place

BUS

Le typon du BUS

BUS Circuit Imprimmé inversé BUS Circuit Imprimmé inversé



Le clavier

Pour la version MK1 il faut absolument un clavier à 3 bar-bus.

- CV

- Gate

- Trig

Donc recyclage d'un vieux clavier d'orgue CRUMAR sur lequel je ne vais garder que 3 bus-bar.

Clavier brut



Une fois remis en état et adapté à l'odyssey

Clavier refait



La mise en boite

Pour cela j'ai décidé de me faire une version expandeur, avec le clavier connecté par un cable avec port RS232.

Le cablage intérieur

Cablage interne



Pour la face avant je me suis débrouillé

Un vieux calendrier

une photocopie de la face avant

un cutter

un emporte pièce

Découpe

Poinçonnage



Pose de traverses qui vont rigidifier l'ensemble et servir de support aux cartes

Verso facade brut



Une fois peint

Peinture



Pour le dessin de la face avant, j'ai utilisé une photocopie papier que j'ai ensuite plastifié à chaud.

Montage a blanc

Dessin de la face avant

Sérigraphie façade Sérigraphie façade

Plan de perçage illustrator

Façade trous Façade trous





La partie Alimentation

On utilisera un tranfo 2x18v - 30VA

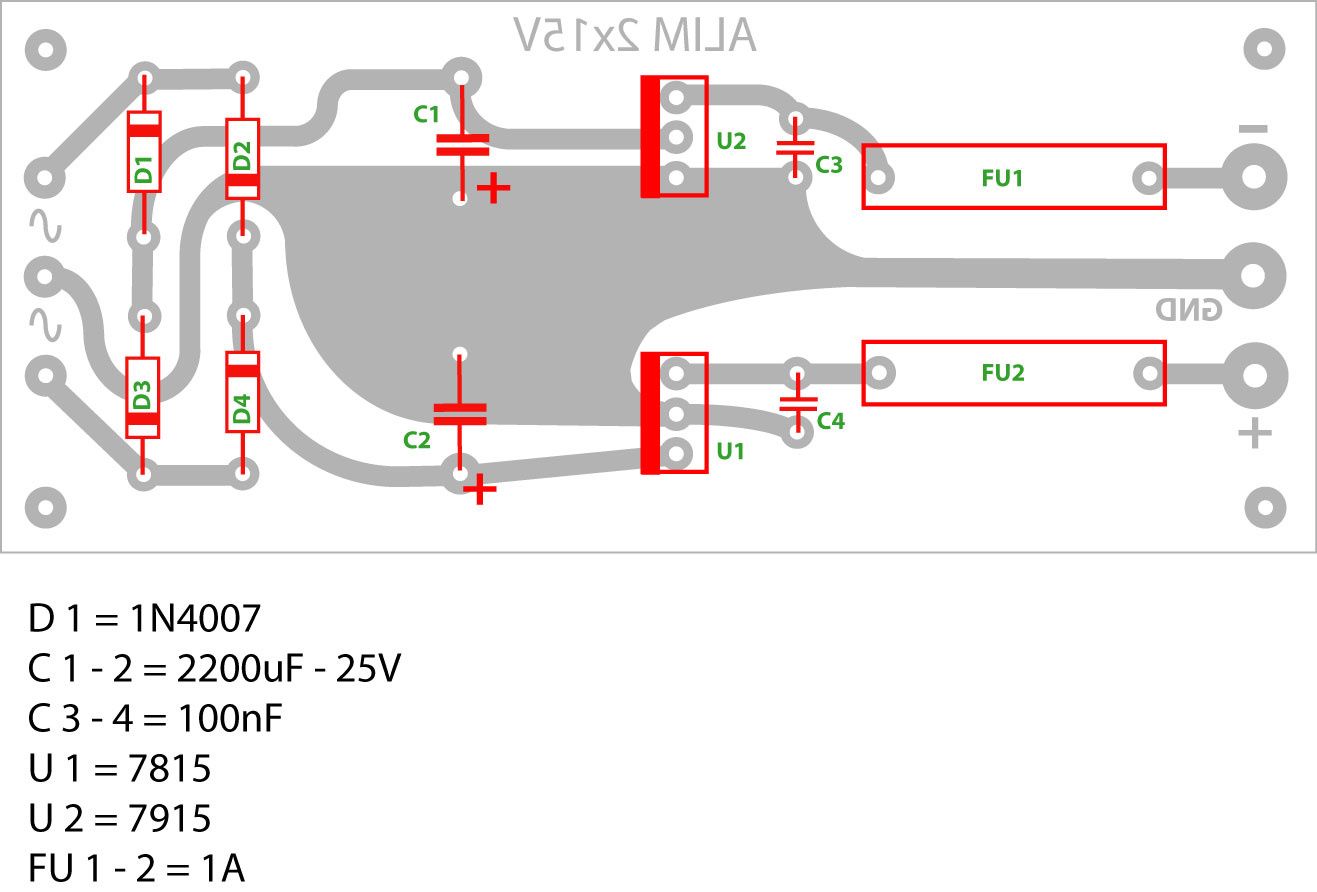

Alim Implantation des Composants



Typon

Alim Planche typons Alim Planche typons



photo de l'ensemble monté avec un rail d'alimentation à l'arrière

Alim



Terminé

CONSTRUCTION 0443

CONSTRUCTION 0444








Partager cet article

Repost 0
Published by crazy-patroche.over-blog.com
commenter cet article

commentaires

Soledad 19/07/2017 19:28

Bonjour, je viens de decouvrir ce post, je vois qu'il date de deux ans, mais on ne sait jamais... je viens de reveoir un Arp Odissey 2800 original en parfait etat... sauf que je n'arrive pas a le faire sonner...
Je ne comprends rien du tout, je sais que je suis le type de personne detestable que recoi un cadeau invaluable et que d'autres aimeraient etre a ma place... je voudrais si possible faire expertisser l'odyssey et le faire fonctionner (je sais qu'il fonctionnait jusqu'au peu de temps avent qu'on me le donne)
Il s'allume, je l'ai branché a un petit haut parleur (peut etre c'est la le probleme?) et aucun son ne sort...
Es ce que vous pourriez m'aider si non a le reparer en me dissant qui peut sur paris le faire?
Je vous remercie par avance
Soledad

frabas 19/07/2017 20:21

Bonjour Soledad, j'ai été dans la meme situation (mon Odyssey m'a été donné; mieux il m'a été envoyé par avion gratuitement !). Oui, l'Odyssey doit être connecté à un ampli. Un ampli hifi fait l'affaire dans un premier temps); juste un haut-parleur n'est pas suffisant. Essai ceci: OSCILLATOR 1 et 2, frequency au milieu. MIXER: oscillator 1 et 2 au maximum. VCF Freq: maximum. HPF: maximum. VCA Gain : Maximum. ADSR Envelope Generator: SUSTAIN au maximum, les autres au minimum. Avec ça, tu devrais au moins entendre quelque chose. Pas forcément mélodieux, mais après, c'est à toi de jouer...

Frabas 31/07/2015 00:55

Salut, as-tu une source pour le tempco ?

crazy-patroche 24/06/2015 06:40

Oui bien sur, comme vous pouvez le constater j'ai remplacé les rare TZ581 par des 2N3906 dont le brochage est différent. Il suffit de croiser 2 pattes sur les nouveaux transistors afin de les adapter au PCB.

Frabas 01/07/2015 08:08

PTI, n'éetant pas habile avec la technique du typon, j'ai refais un PCB avec Kicad pour le faire faire en Chine (ITead en grave 12, double face + sérigraphie pour 10 $). Les fichiers sont dispo sur mon blog: http://francois.basquin.free.fr/blog/2013051101.html

Frabas 24/06/2015 00:24

Oups, j'ai dit le contraire de ce que je voulais dire: les TZ581/2N5172 ont le collecteur au centre, alors que les 2N3906/3904 ont la base au centre.

patroche 31/07/2015 16:35

Il suffit juste d'inverser 2 pattes sur les transistors 2Nxxxx ;)

Frabas 24/06/2015 00:19

Salut, une petite question : je suis en train de refaire le VCF qui a claqué sur mon Odyssey Whiteface, mais je vois sur le typon que les brochages des transistors des convertisseurs exponentiels sont ceux d'origine (TZ581+2N5172), avec base au centre, non ? Les 2N3906/2N3904 ont le collecteur au centre.
