9 juillet 2017 7 09 /07 /juillet /2017 19:34

Etude des racks RSF - EXPANDER 1

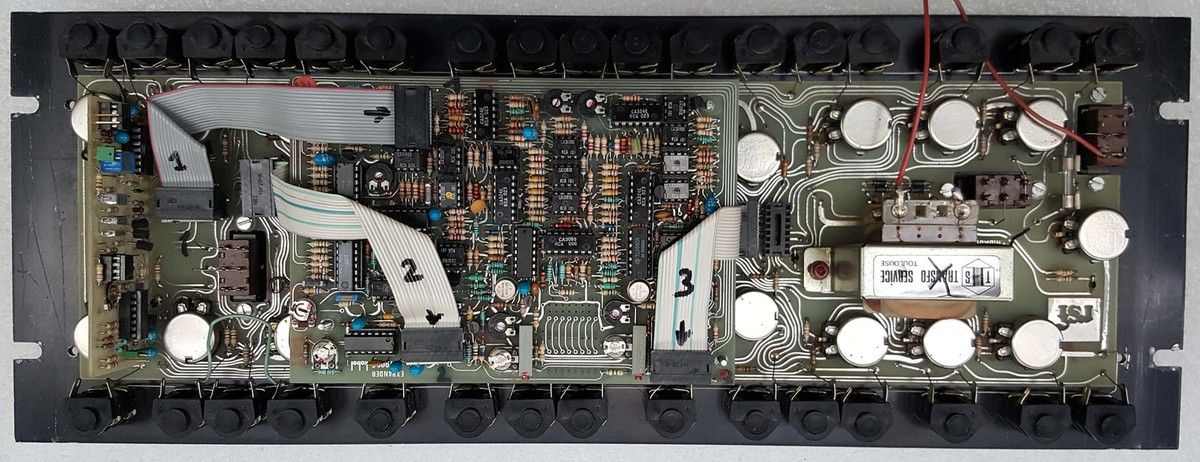

Tout dabord une vue de l'ensemble

Etude des racks RSF - EXPANDER 1
Télécharger Face Avant

Carte EMBASE

Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1

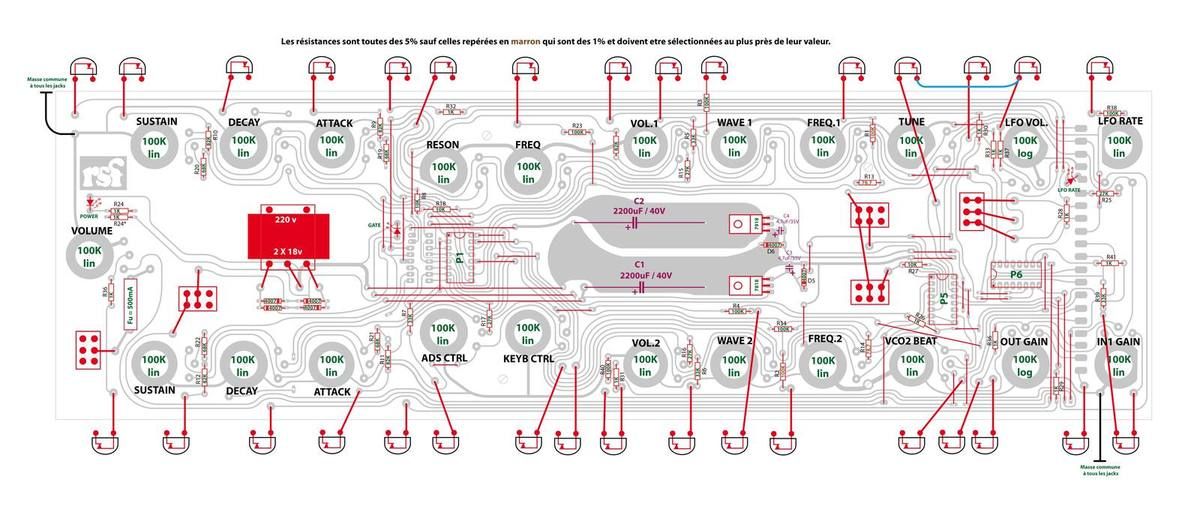

Télécharger Carte Embase avec Numero et valeur composants
Télécharger PCB embase inverse

Carte KOBOL

Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Télécharger Schemas carte kobol Expander 1
Etude des racks RSF - EXPANDER 1
Télécharger Carte VCO avec Numero des composants
Etude des racks RSF - EXPANDER 1
Télécharger Carte VCO avec valeur composants
Télécharger PCB RECTO VERSO

Petite modif au niveaux des résistances R135 et R207 "coiffées" d'un condensateur céramique

Pour R135 ---> 68pF

Pour R207 ---> 22nF

Etude des racks RSF - EXPANDER 1

Carte LFO/NOISE

Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Télécharger PCB Noise-LFO avec valeur des composants
Etude des racks RSF - EXPANDER 1
Télécharger PCB Noise-LFO avec numero des composants
Télécharger PCB carte LFO-NOISE - 103 x 41

Et pour terminer le schémas de l'ensemble

Etude des racks RSF - EXPANDER 1
Télécharger Schemas embase et sous-embase Expander 1

Les dernières séries de l'expander I ont été construite avec des SSM2056. Voiçi les plans de la modif.

Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Etude des racks RSF - EXPANDER 1
Partager cet article
Repost0
Published by crazy-patroche.over-blog.com
commenter cet article …

commentaires

P
pjmn
16/01/2023 08:50
Sur la carte lfo le voltage processor délivre du +/-14v pour obtenir du +/-10v, il faut changer R26 (200K) en 100K. <br /> toutes ces petites modifs sont ici : http://pjmnc.free.fr/archives/expander1.zip
Répondre
R
Roberto
08/10/2024 12:56
Je suis désolé, mon email est rhvalera@gmail.com
R
Roberto
08/10/2024 12:55
Bonjour pjmn, j'ai une question concernant la fuite de LFO et quelques autres choses. Pourriez-vous peut-être m'envoyer un e-mail ? Rhvalera@mail.com
P
pjmn
09/09/2022 13:16
sur le PCB il manque une piste pour alimenter en +14,5v, le VR13, VR14, l'IC 10, l'IC 22 ainsi que la R231
Répondre
P
pjmn
08/09/2022 14:09
sur le schéma r45 = 4R7 pas 10K comme indiqué
Répondre
P
pjmn
08/09/2022 14:00
sur le schéma R17 = 4R7 pas 27K comme indiqué
Répondre
P
pjmn
07/09/2022 17:31
sur le schéma il y a 2x R170, c'est 1 de trop, du coup il manque la R179 1K au dessus de l'ic16 p5
