Voiçi un bel ARP Odyssey très bien conservé pour son age mais malheureusement aphone suite à une mise au placard durant 20 ans. Donc une révision totale et aprofondie s'impose!



Voiçi la bête

ARP-Odysse-MK1-0247



Une fois ouverte

MK1 Ouvert



Au programme changement des faders par un kit neuf. J'en profite au passage pour dire que la qualitée de fabrication des nouveaux faders n'est pas terrible. En effet les parois sont trop fines et se déforment; sur plusieurs faders il y avait un mauvais contact interne.

Vérifiez les avant de les monter !

  Solution, je les ai ouvert et tordu la glissière interne mobile qui fait contact .

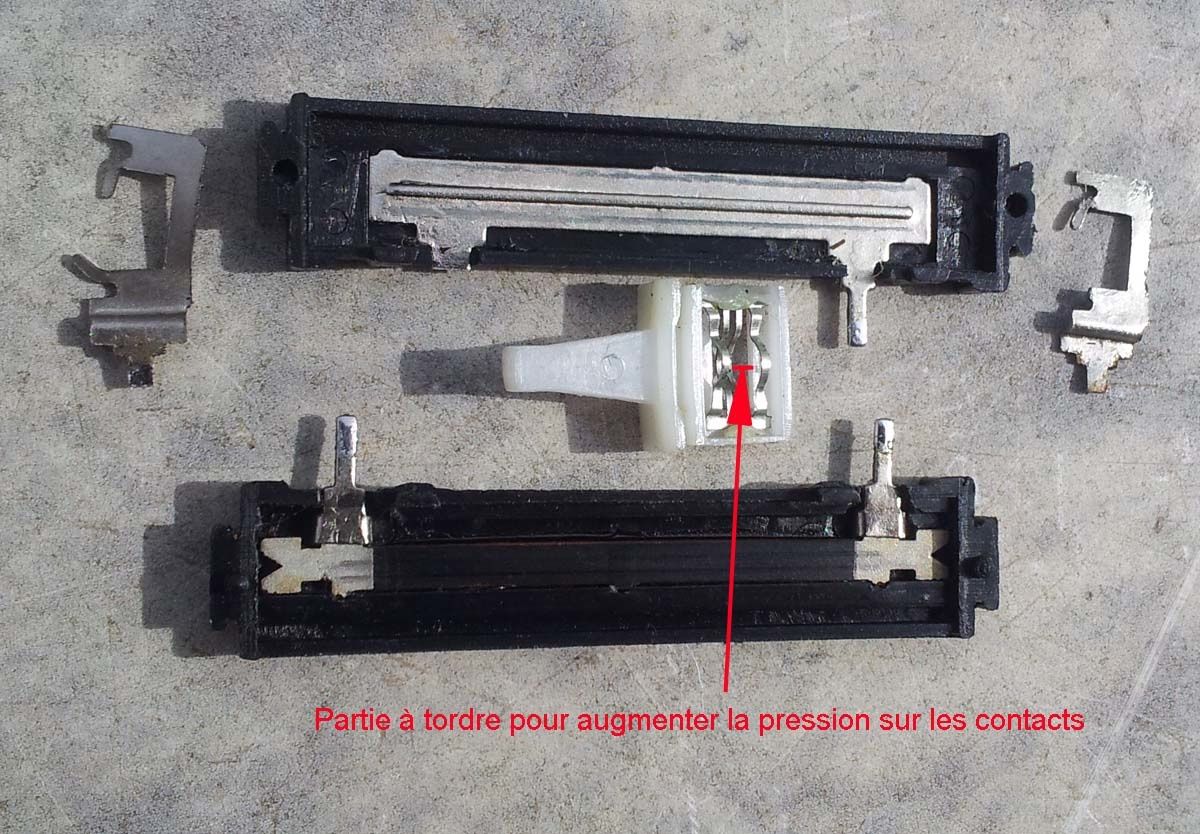

Fader démonté



Le board 1

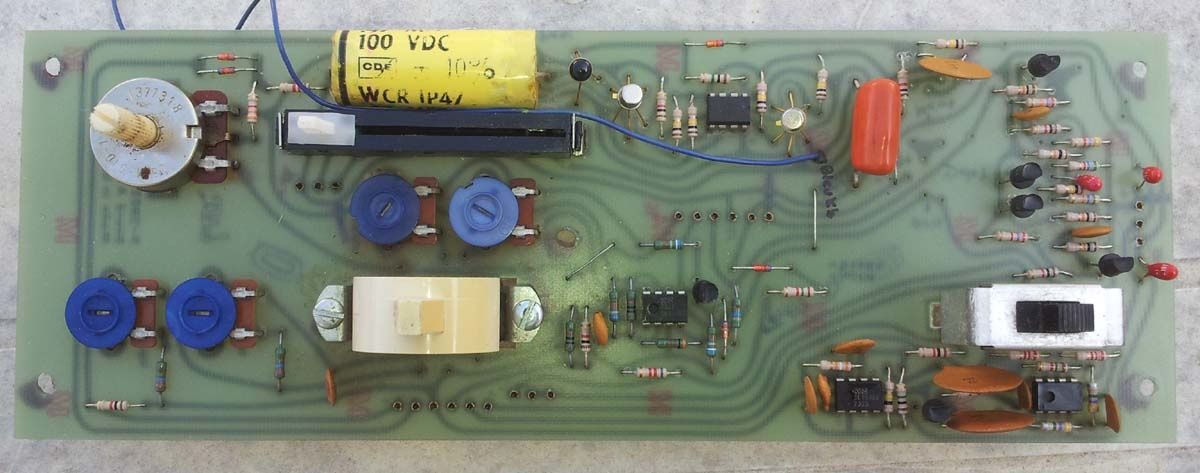

Board 1



Le board 2

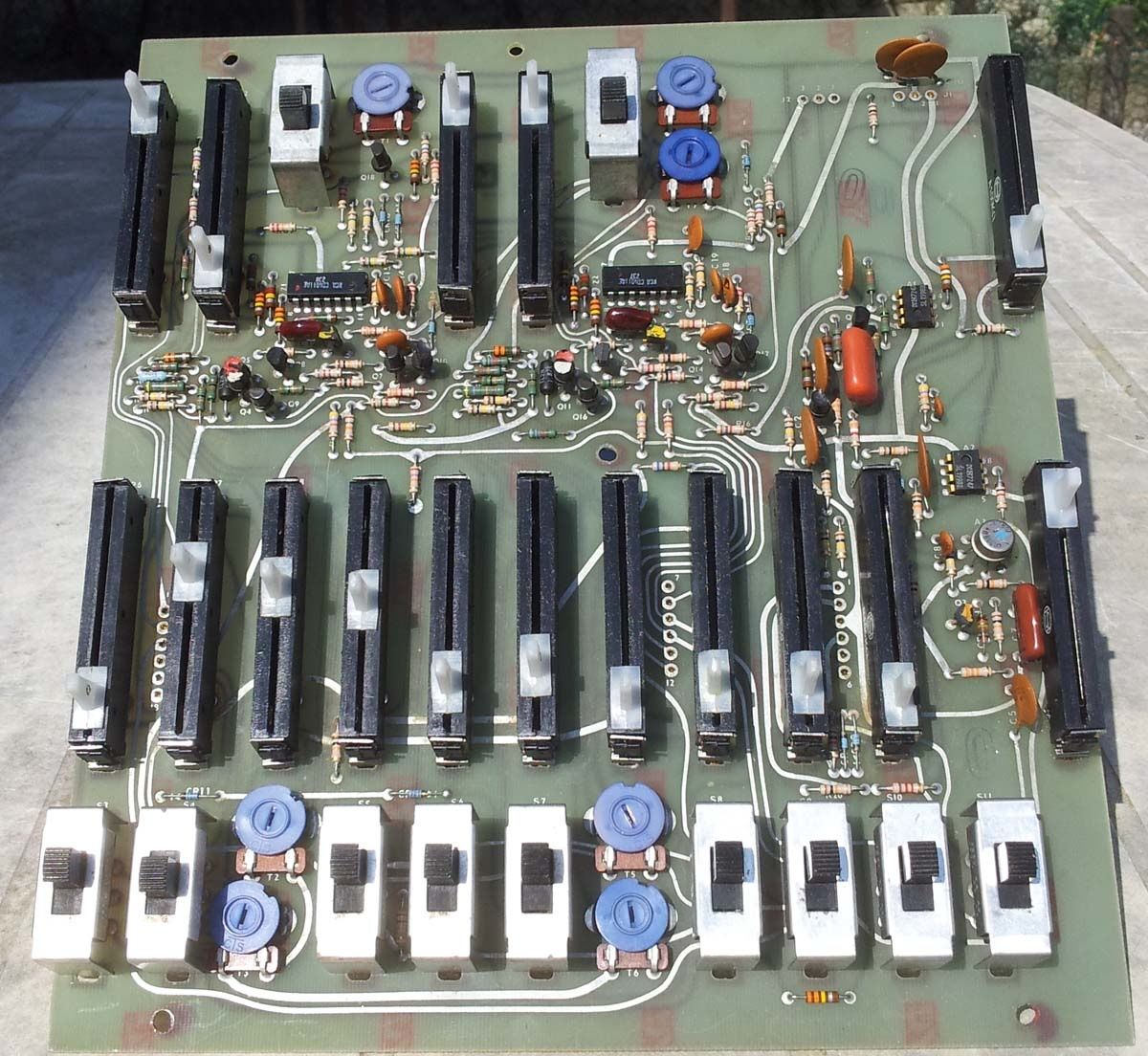

Board 2



Le board 3

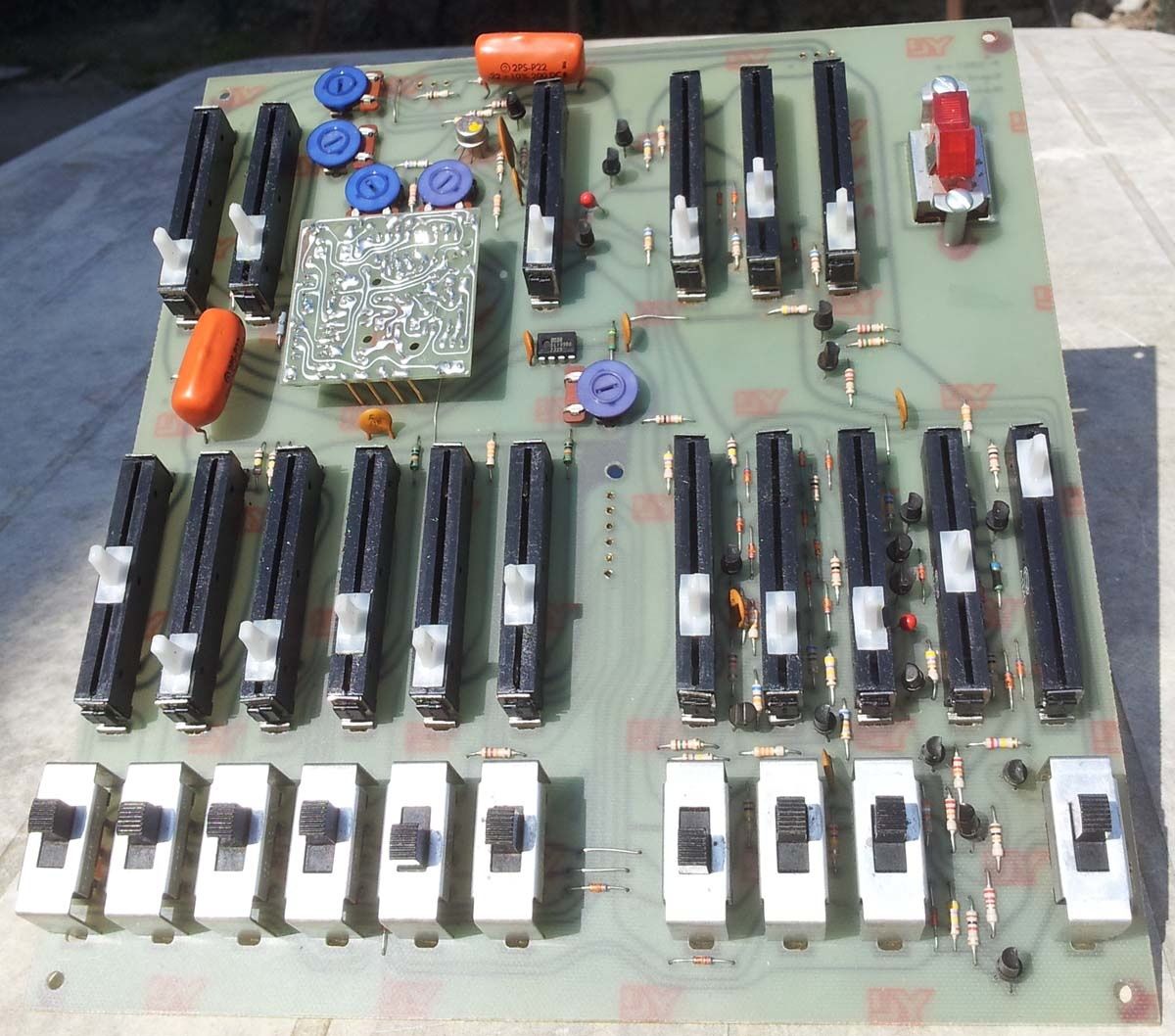

Board 3



Détail de la partie VCO

Détail VCO



Comme il y avait un problème sur le filtre 4023 j'ai du l'ouvrir pour le réparer

Voiçi un petit tuto

Sortir le module de son cube de plastique sans l'abimer, pour cela faire levier avec un tournevis tout autour et le faire sortir petit à petit.

20140320 190138



On peut voir

- la couche de résine noire

- le moulage en silicone

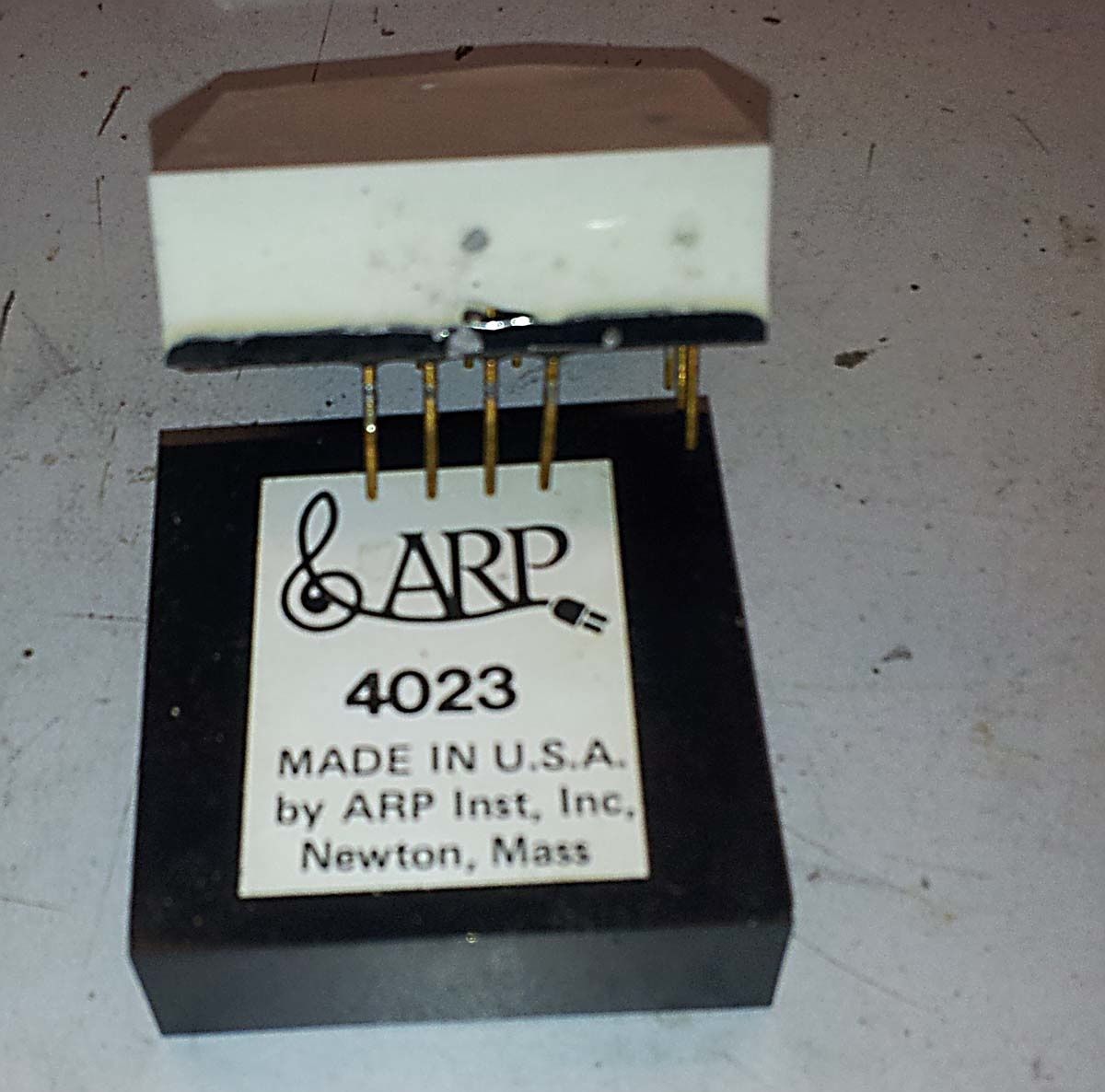

20140320 190616



La résine noire est très cassante et s'enlève facilement avec une petite pince coupante, par contre pour le silicone il vas falloir être très minutieux et se servir d'un petit cutter et d'une pincette pour retirer les morceaux.

Maintenance 0291



Une fois "désossé"

Maintenance 0292



Le PCB vu de dessous

Maintenance 0300



Maintenant au tour du clavier, véritable nid à poussière !

Tout d'abord enlever toutes les touches plastique en dévissant les petites vis

Saletées sur les touches



Enlever les ressorts de rappel

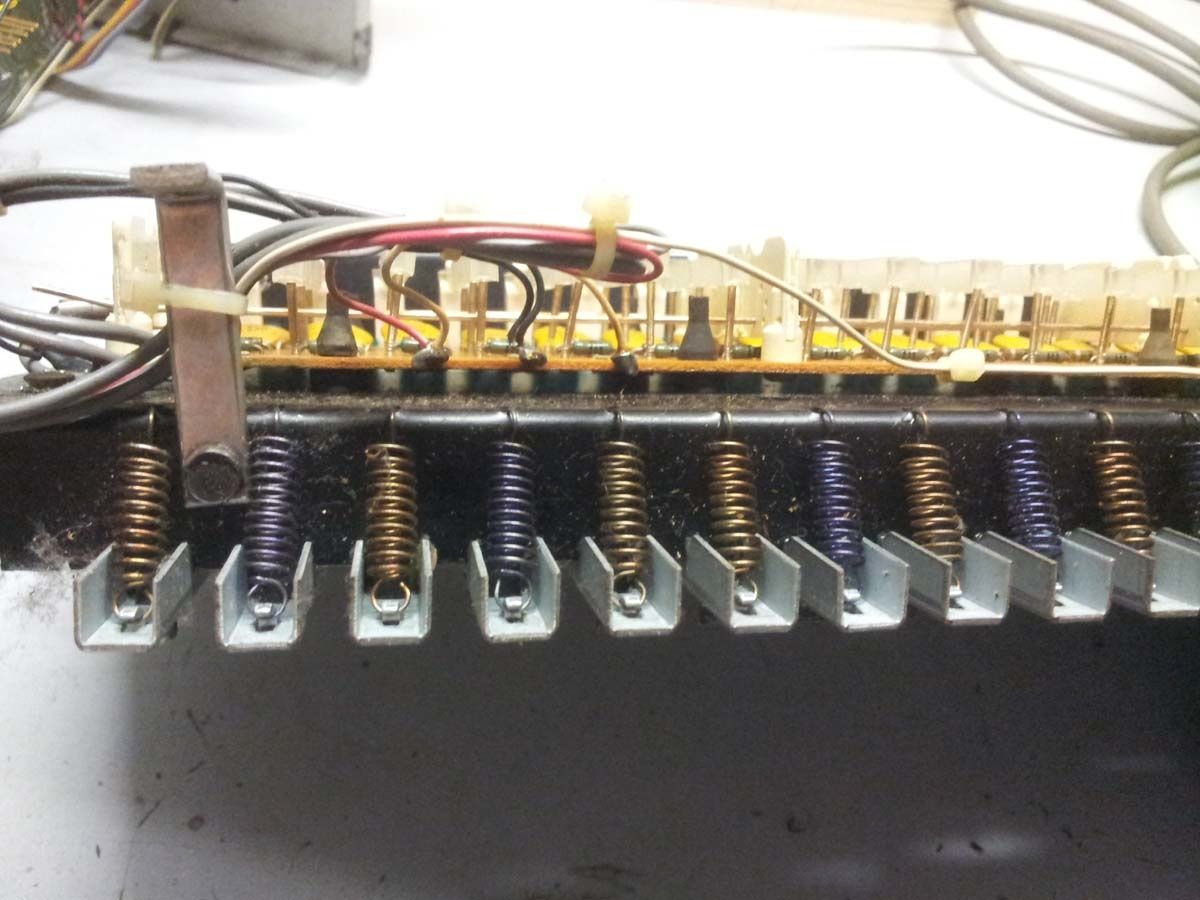

Ressorts de rappel



Ensuite enlever les support de touches en métal en faisant levier avec un tournevis

Enlever les touches



Avec précaution enlever les petits ressorts des basculeurs qui actionnent les contacts

Petits ressorts mécanisme contacts



Mécanisme sous le clavier

Mécanisme clavier



Détail du cablage

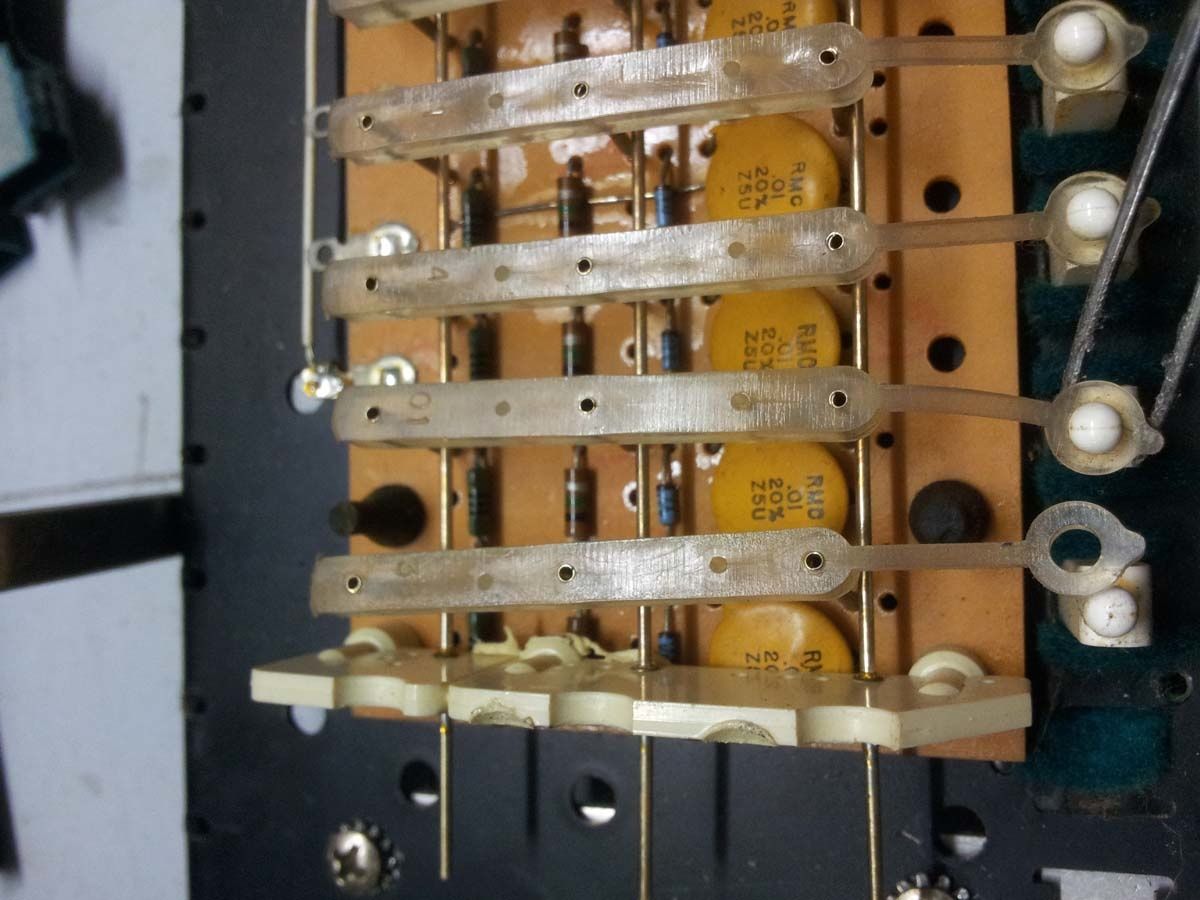

Détail BUSS-BAR

A ce stade on peut retirer les 3 tiges en laiton et les poncer avec du polish pour leur redonner une belle couleur brillante.

Pour cela ne pas oublier d'enlever le petit point de soudure sur le coté

Point soudure bussbar



Le PCB du clavier

PCB



Au remontage ne pas oublier de graisser les petits tampons amortisseurs

Graissage tampons amortisseurs
