Montage LED sur cartes VCO et accordage YAMAHA CS50

Intérieur

Montage LED sur cartes VCO et accordage YAMAHA CS50

Afin de faciliter l'accordage il est facile de monter des LED sur chaque carte VCO.

Ainsi on visualise la carte en fonction lorsque on règle les trimmers.





Le schémas

Montage LED sur cartes VCO et accordage YAMAHA CS50

Fabrication des LED

Montage LED sur cartes VCO et accordage YAMAHA CS50

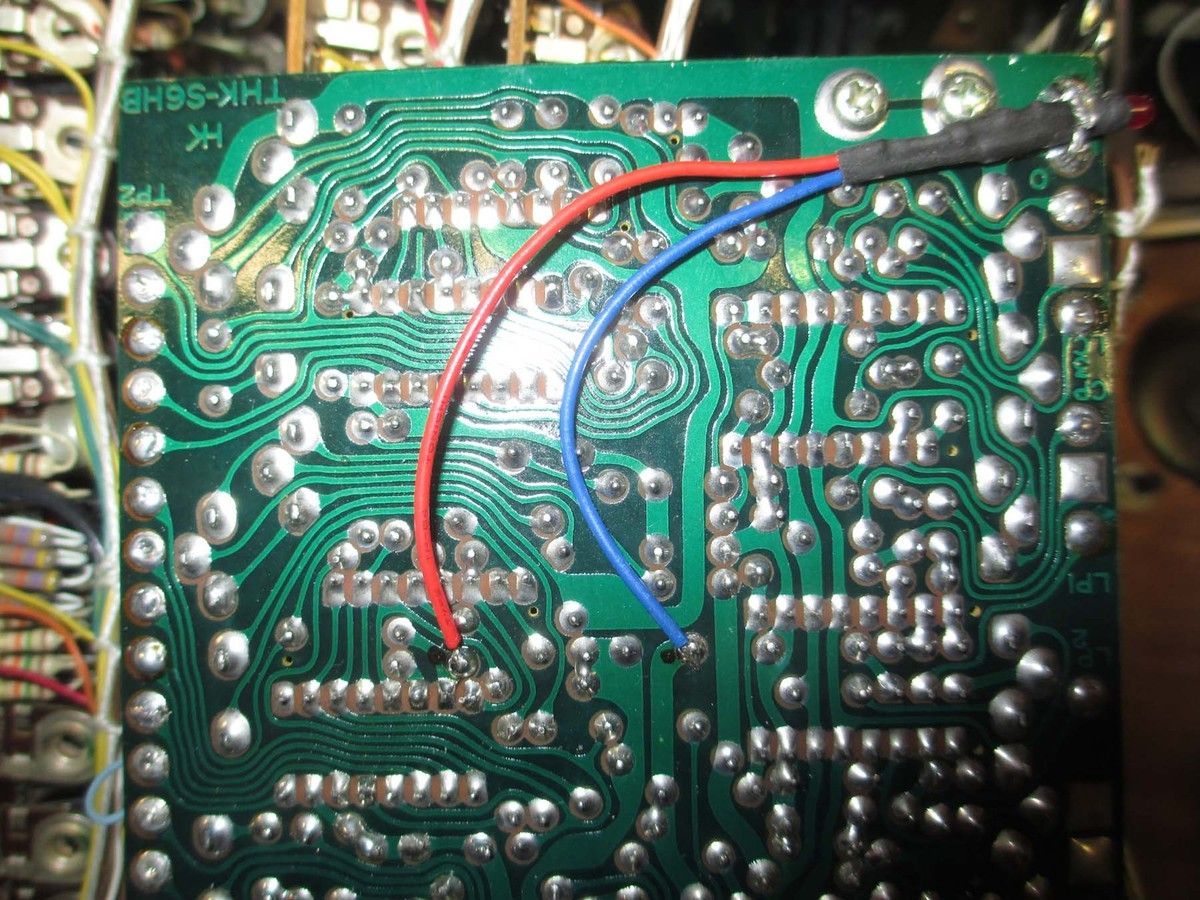

Cablage

Montage LED sur cartes VCO et accordage YAMAHA CS50

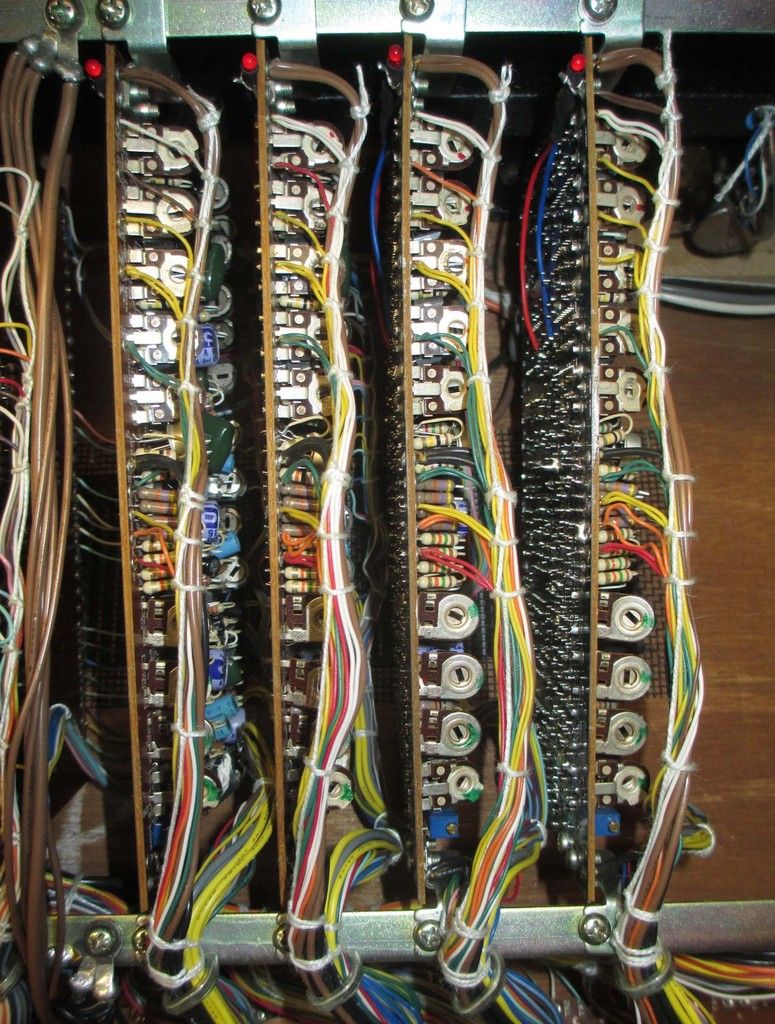

Les 4 LED in situ

Montage LED sur cartes VCO et accordage YAMAHA CS50

Ca fonctionne

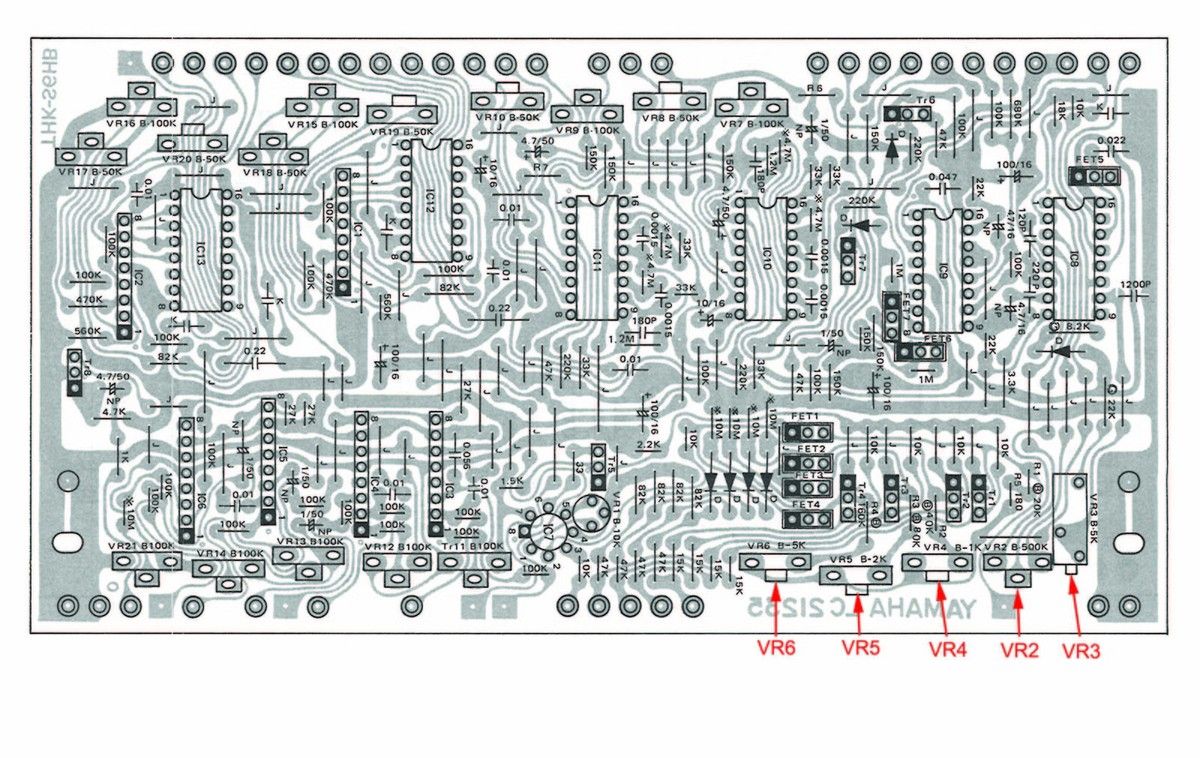

Maintenant nous allons voir comment accorder ces cartes

Montage LED sur cartes VCO et accordage YAMAHA CS50

Ne pas oublier au départ de bien centrer le bouton de Pitch en face avant et de se mettre en mode "panel"



- Position "1 octave up" - pressez le do aigu et tuner avec VR3

                                    - pressez le do grave et tuner avec VR2

Recommencez autant de fois que nécessaire.

- Position "normal octave" - pressez le do aigu et tuner avec VR4

- Position "1 octave down" - pressez le do aigu et tuner avec VR5

- Position "2 octaves down" - pressez le do aigu et tuner avec VR6



Et voila c'est tuné !
