6 mars 2012 2 06 /03 /mars /2012 18:41

On vient de m'amener un CHROMA à réparer. Un petit défit car il a mauvaise réputation chez les réparateurs.



DSC02921



En premier lieu ouvrons la bête. On commence par enlever le capot supérieur.

DSC02914



Au fond à gauche se trouve l'alim et à droite la carte mère avec 8 cartes voices.

Au milieu la longue carte du multiplexage clavier.



Dévissons les 4 vis du panneau avant.

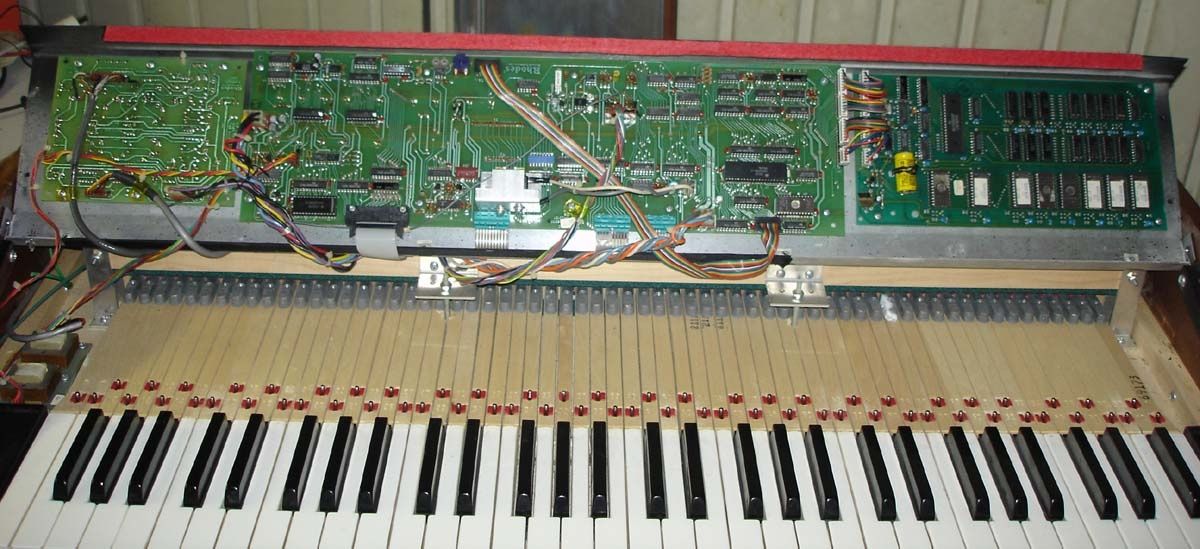

DSC02916



On découvre de gauche à droite

- La carte EG avec des 2 CEM3360

- La carte I/O board

- La carte Computer avec ses RAM, son processeur, et sa batterie.

Et bien sur le magnifique clavier RHODES



Un lien vers les schémas  Shémas Complet ARP-CHROMA-RHODES Schémas Complet ARP-CHROMA-RHODES



Bon mise en route .... pas de son, pas d'affichage du panel avant mais un toc.toc continue dans l'ampli.

Au bout d'un temps je m'aperçois que c'est l'alim qui reboute sans cesse.

J'arrête la machine et je part en inspection. C'est la que je vois 2 diodes cramées sur le I/O board. CR 26 et 27. (en court-circuit même)

Montées tête bêche entre le +5V analo. et le +5V numér. je trouve ça bizarre mais je pense que c'est un écrêteur en cas de surtention sur le 5V.

Elles ont bien joué leur rôle elles ont cramées.

Sur-ce je débranche les connecteurs d'alim sur toutes les cartes et je me met à vérifier les tensions sur les connecteurs; je m'aperçois qu'elles ne correspondent pas aux valeurs indiquées sur les schémas.

Qu'est que je m'aperçois sur l'alim? Son proprio l'avait "bricolé" et inversé deux connecteurs. Carte mère et carte I/O board. Du coup je me suis dis tout a morflé et j'ai faillis lacher l'affaire mais je suis têtu.

Après avoir fait toutes les procédures de test j'en suis venue à la conclusion que la carte mère avait morflée.

Comme les composants (CMOS) étaient tous d'origine je me suis pas cassé la tête, j'ai tout déssoudé et tout remplacé montés sur support .

Des CMOS qui ont plus de vingt ans sur un circuit, on se pose pas la question deux fois on les change tous. Ils vieillissent assez mal dans le temps.

En plus au niveau de l'alim, son précédent propriétaire américain qui avait fait modifié l'alim avait oublié de fixer le régulateur du + 5V analogique sur son refroidisseur. Du coup celui çi touchait la masse de temps en temps et créait des faux contacts. Je l'ai remonté en intercallant une plaquette isolante et la plus de problèmes.

DSC02920

DSC02919

Après cette opération je vous signale que le patient a survécu et a retrouvé sa belle voix.

Par la suite quand son proprio est venu le chercher, on a remarqué que le déplacer d'un mètre suffisait à créer de faux contacts sur les connections des cartes Voices. ( Affichage au démarrage de la machine)

Elles sont maintenues par des glissières mais le jeu est trop important et laisse bouger les cartes.

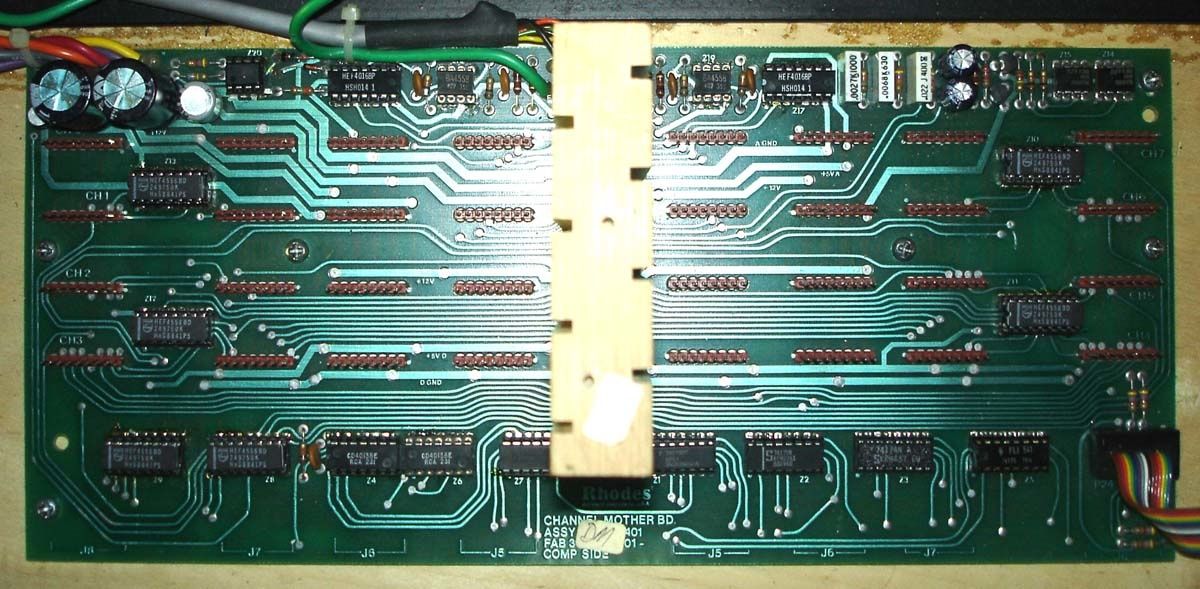

DSC02918



J'ai résolu ce problème en glissant des bandes de mousse entre les cartes pour les immobiliser.

DSC02941

Aux dernières nouvelles le Chroma a fait 400 bornes en voiture, a été bien secoué pour monter les étages, mais a démarré du premier coup sans faillir.
