6 avril 2012 5 06 /04 /avril /2012 19:18

Voiçi un petit WASP tout déglingé mais il faut dire que c'est très plastoc et fragile aussi. Un synthé sous blister.

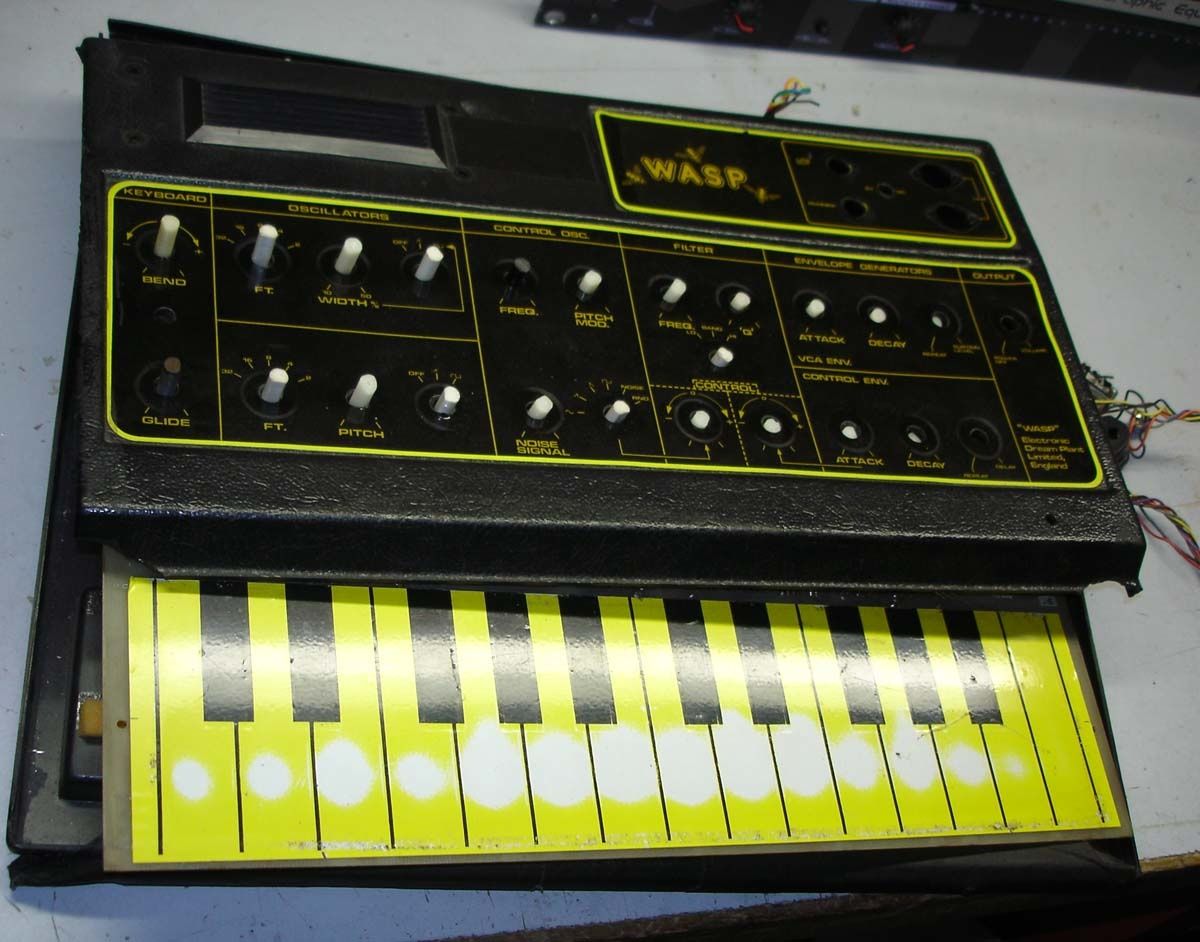

Enfin le voila tel que je l'ai eu.

DSC02964

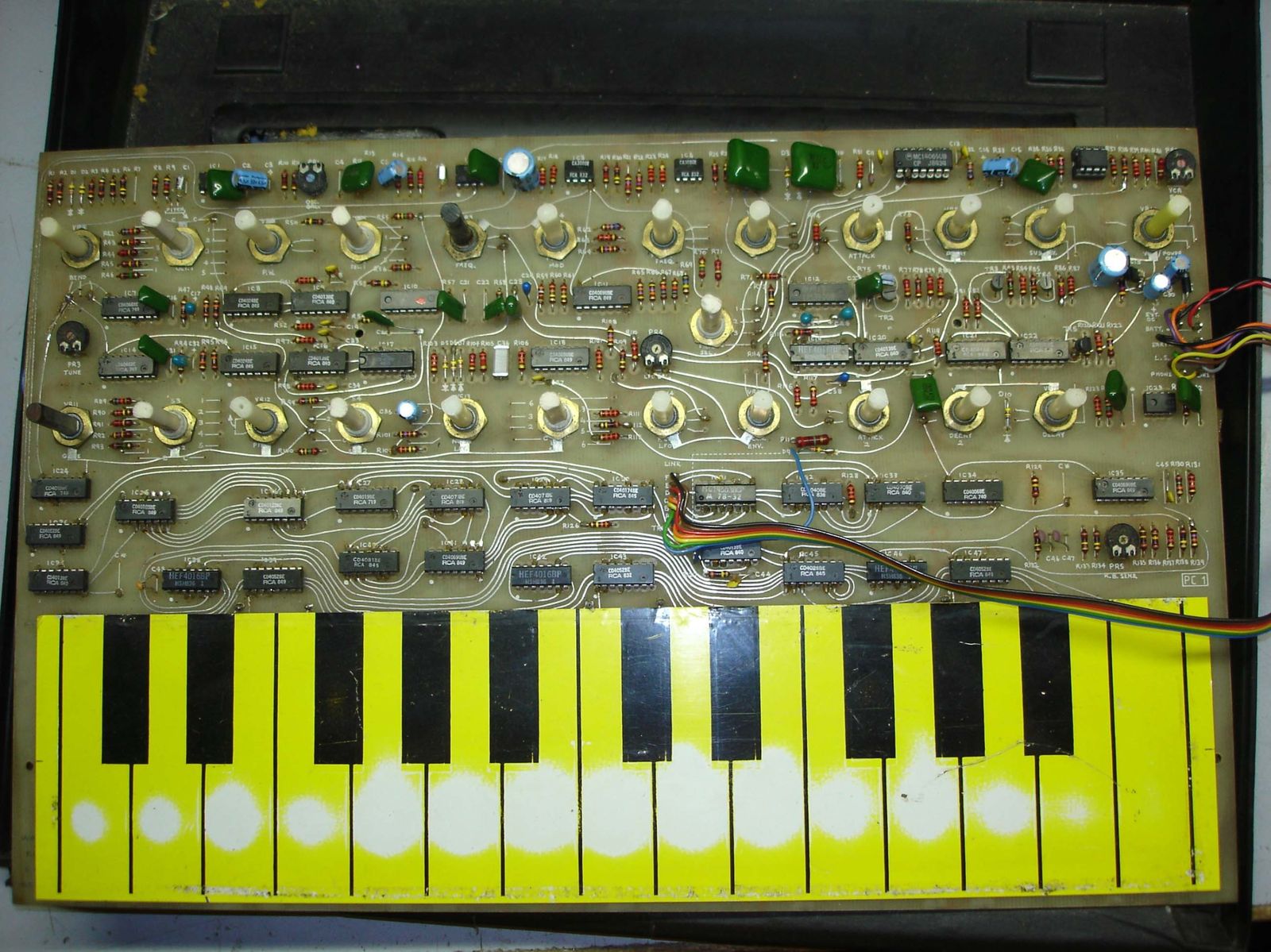

Une petite vue de l'intérieur.


DSC02966

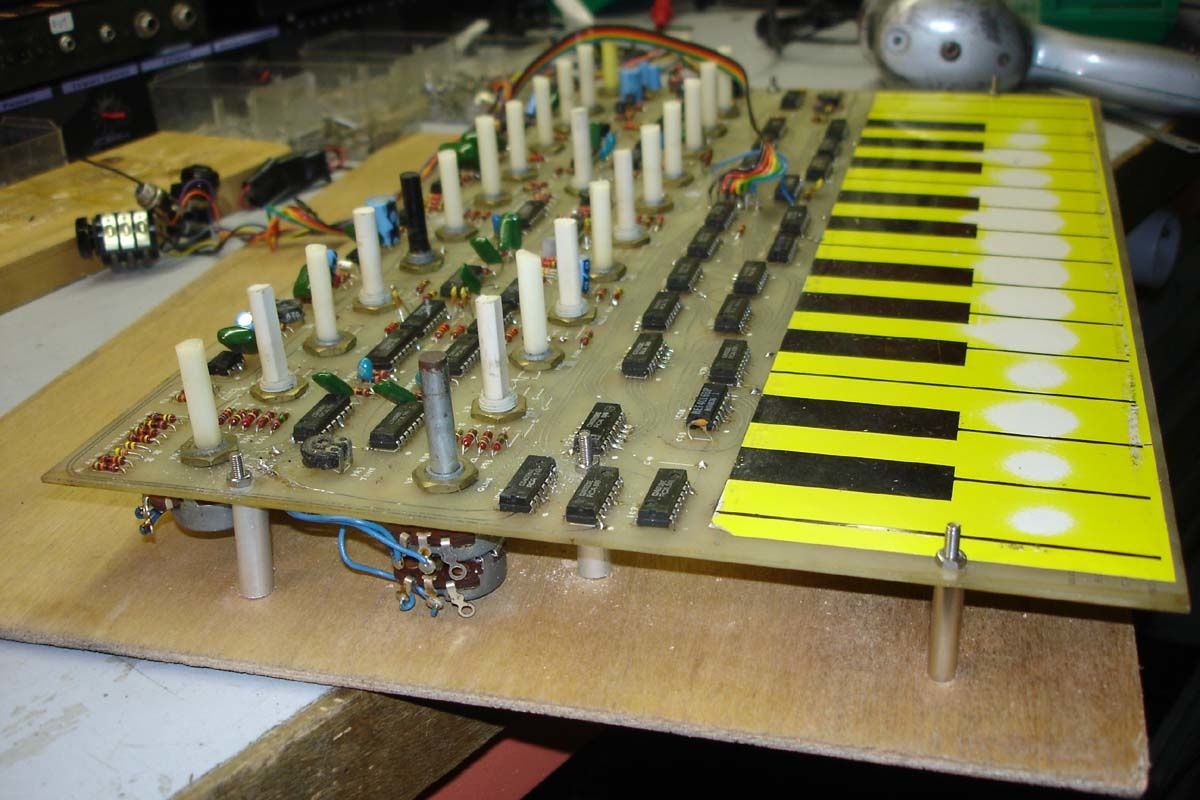

Je fixe la plaque du circuit sur une planche de contreplaqué

DSC02967



Voiçi avec un bout de tole la future face avant.

DSC02968



Et un petit coup de plaquage .

DSC02969

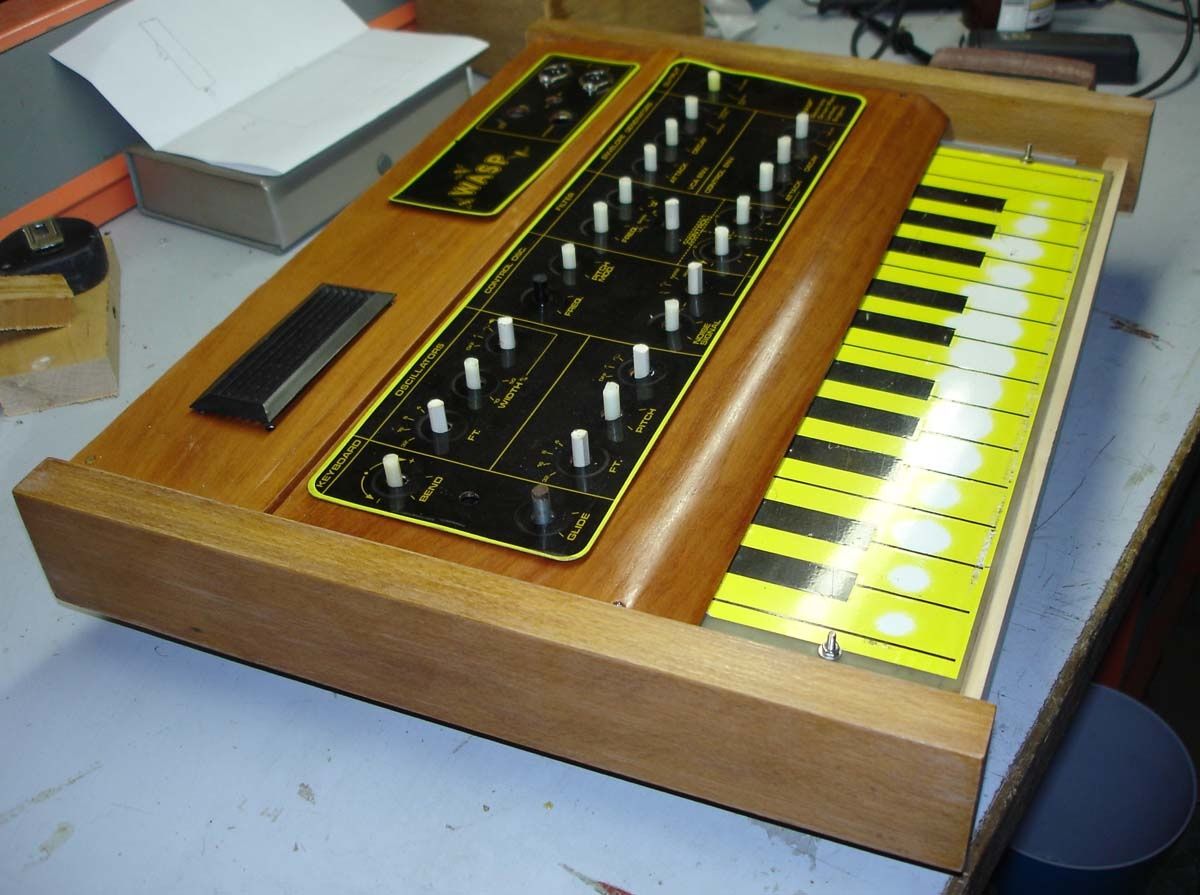

Il a un peu avancé depuis, je l'ai habillé avec de jolis flancs en bois. Je vais essayer de jouer avec les essences pour marier les nuances et contrastes.

Wasp flanc bois

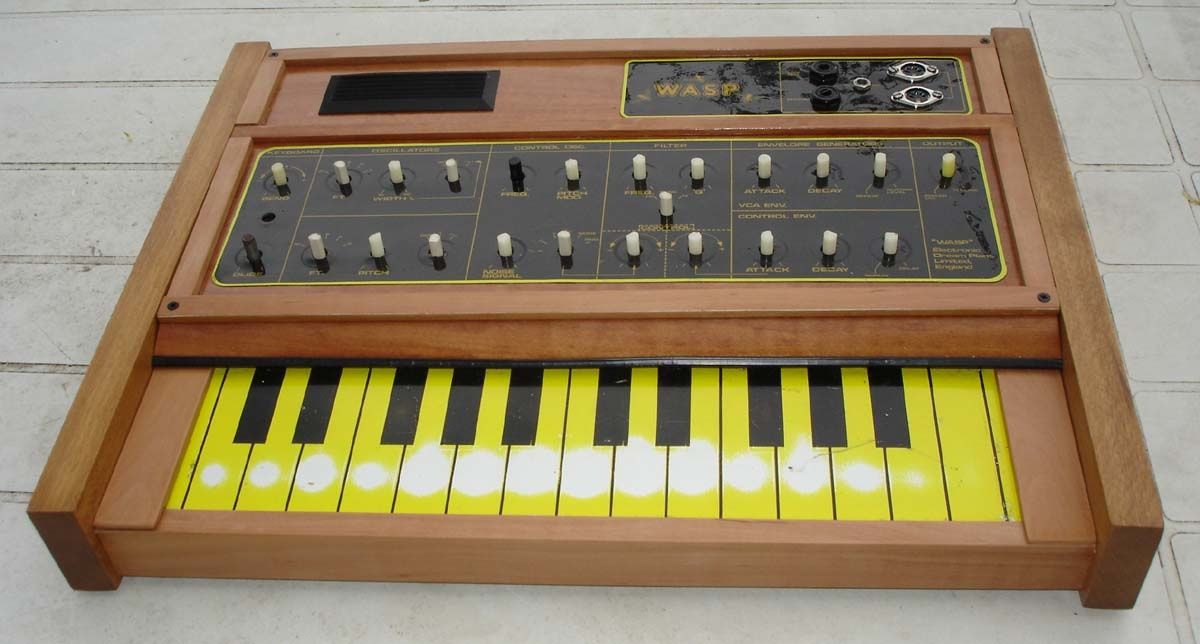

Et voila la bête terminée . Ce sera pas un Spécial ou un Deluxe mais un WASP Patroche.

Wasp finis sans boutons 02

Wasp finis sans boutons 01



Du coup j'ai préféré lui ajouter une alim en 220V c'est quand même plus pratique.

Alim 220V



Avec les boutons c'est quand même mieux.

WASP termine



Profitant d'avoir un Wasp en maintenance pour un changement des potards je vais lui prendre quelques photos

Avant sans potards

Arriere sans potards



L'occasion étant trop belle je me lance dans les plans du PCB


Implantation des composants

Face avant composants



CI Face Avant

CI Face Avant 395x250

PCB...... CI Face Avant CI Face Avant




CI Face Arrière

CI Face Arriere 395x250

PCB........ CI Face Arriere CI Face Arriere




Les deux faces superposées

CI Recto verso

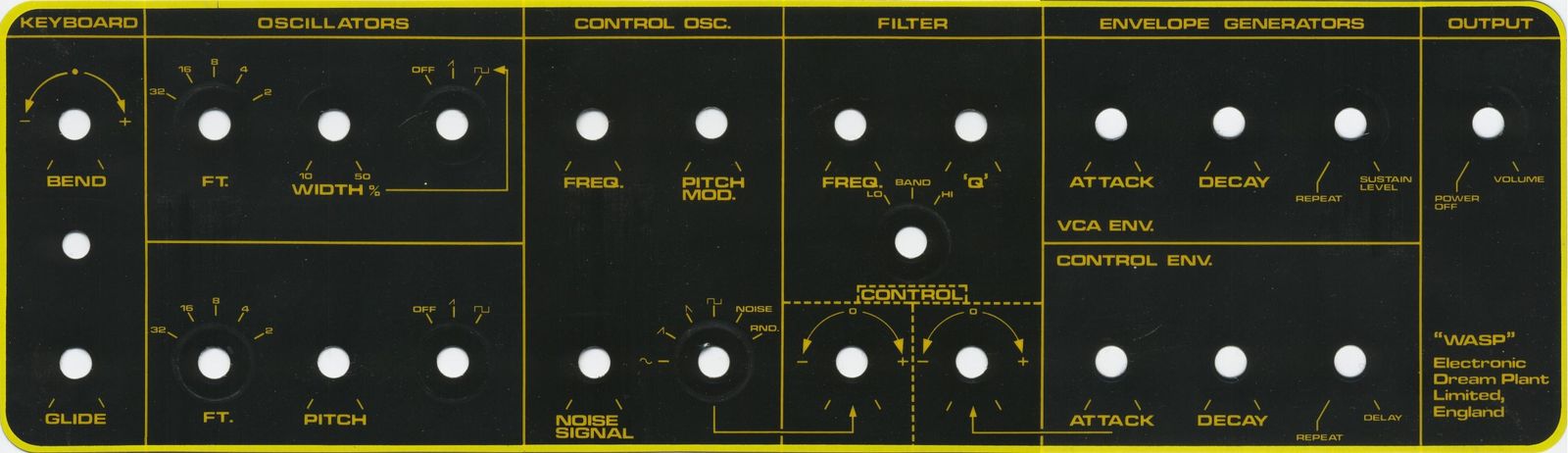

Et enfin la façe Avant

Serigraphie Face avant
