3 mai 2012 4 03 /05 /mai /2012 21:03

J'avais il y a quelque temps acheté un clavier maitre CV/gate pour mon modulaire malheureusement je lui reprochais de ne pas avoir une alim autonome.

C'est chose faire grace au montage d'une alim 2x15V et d'un petit transfo. Ca n'a pas été facile car il y a peu de place à l'intérieur. Donc j'ai monté le transfo en externe avec un cache métalique.

Je lui ai aussi rajouté un petit inter et aussi un voyant branché sur le 15V.

Pour info les fils de connections pour l'alim sur la prise DIN du clavier sont

- Noir  Masse

- Bleu  -15V

- Rouge  +15V

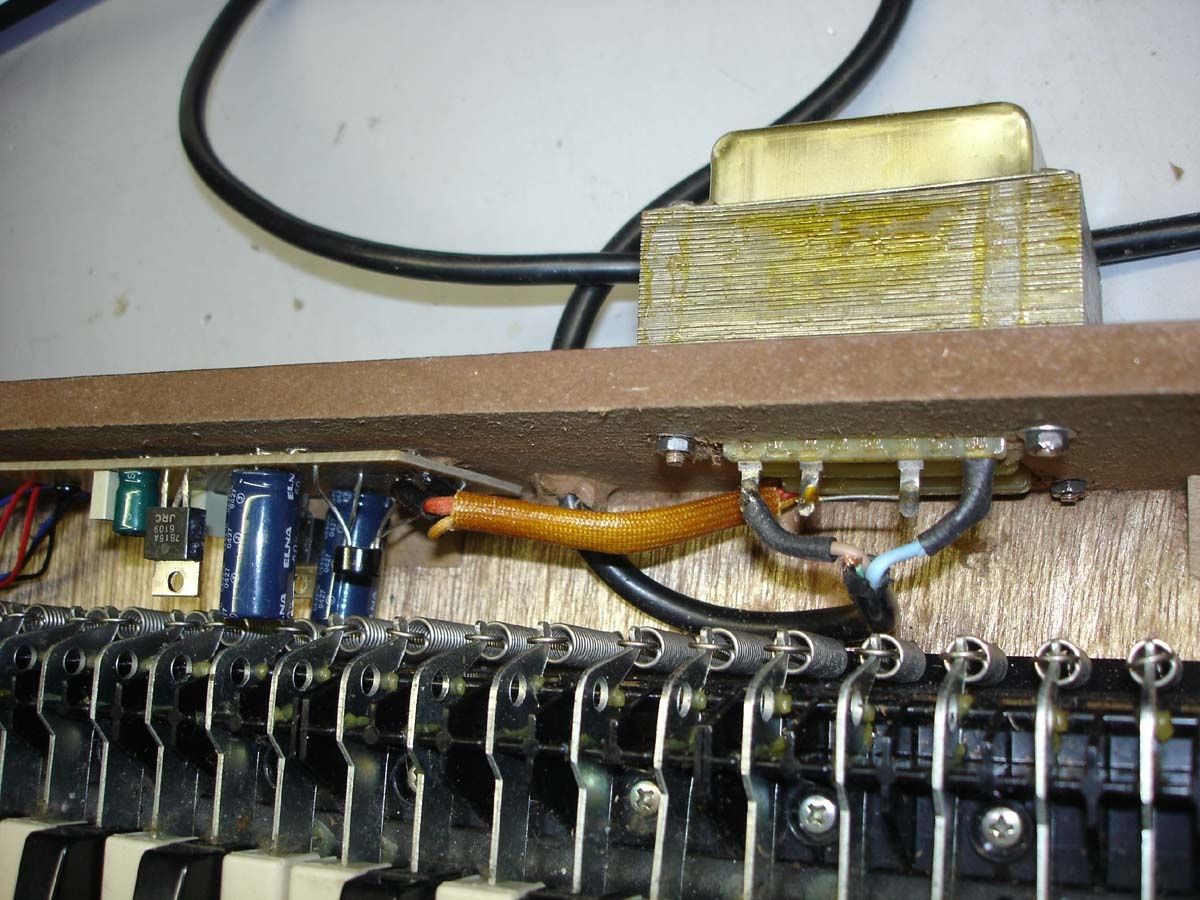

DSC03018



DSC03022

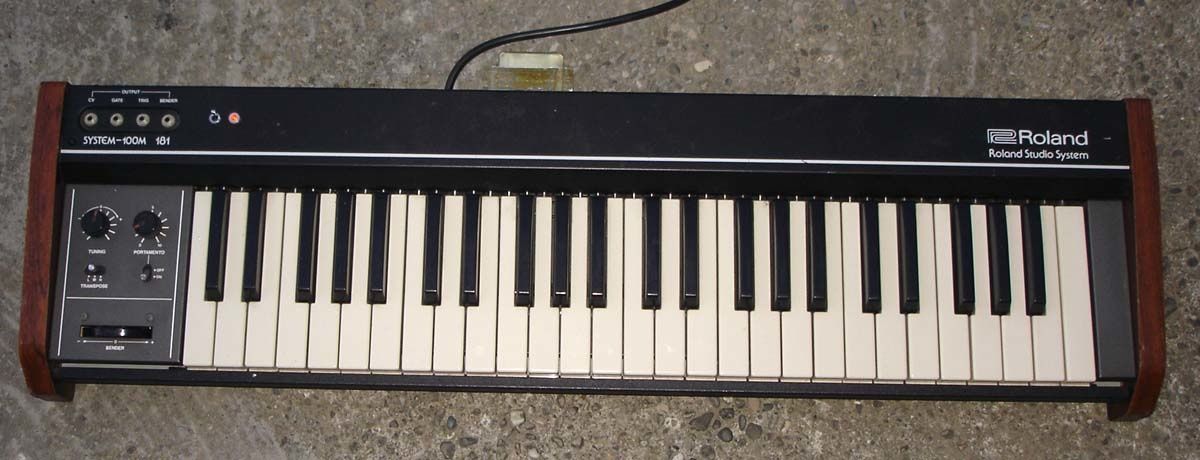

DSC03021



Voiçi aussi le schémas d'alim standard que j'utilise fréquement.



Alim 2x15V
