27 janvier 2013 7 27 /01 /janvier /2013 16:15

Je possède une TR909 mais je me lance quand même dans l'aventure. Après ouverture du carton je vois que ce kit est de bonne qualité, des circuits imprimmés pro et des transistors originaux .

Pour infos le kit se commande à cette adresse

 http://www.synthage.com/groupbuy/groupbuy.php


Justement avec ces transistors assez vieux faire attention, leurs pattes sont des fois oxydées et font de faux contacts quand on les soude. le mieux c'est de leur donner un petit coup de carboramdum sur les pattes.

Vérifier aussi les transistors au testeur de diodes voir si ils sont pas HS. (j'en ai eu un dans le lot, ça arrive...)

Et encore une fois si vous utilisez des 2SA et 2SC faites gaffe au brochage et vérifiez bien avec de mettre sous tension!

Attention aussi, en soudant, la chaleur peut faire fondre légèrement la gaine plastique et provoquer ainsi un CC entre les deux pattes du transistor.

20121125 134557



Un petit schémas qui n'est pas publié sur le site : Le noise ! c'est le meme que sur l'original . En cas de debugage du noise voir surtout au niveaux des 4006 . Ce sont surtout eux qui sont relativement fragiles !

TR909 noise


Une fois les composants soudés; c'est un boulot de titan !

Cablage-copie-1



Un truc sympa pour le réglage du clap, j'ai perçé un trou sur le capot pour le rendre accessible avec un petit tournevis. ce trimmer sert à doser le noise dans le son du clap.

Reglage claps



Montage dans un rack 19" de récup

Face avant

DSC03413



Façe arrière

DSC03412



Un petit aide mémoire pour la répartition des notes sur un clavier

DSC03414



Le rack une fois finis

face avant 02

Face avant 03

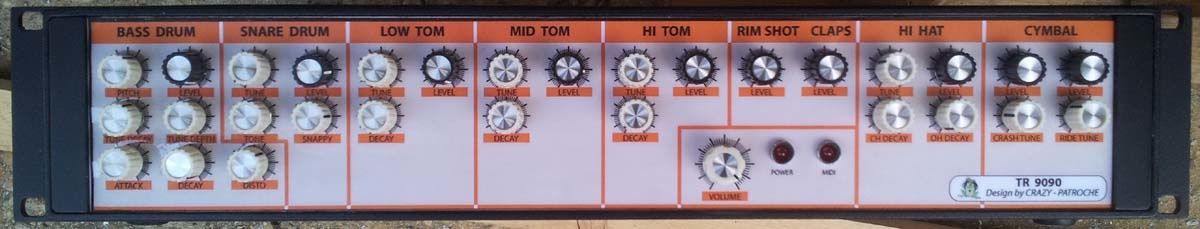

Face avant 001

Face arriere



Si le design de mes faces avant vous plait vous pouvez les utiliser librement. Elles sont téléchargeables çi-dessous

Face Avant TR9090 Face Avant TR9090

Face Avant TR9090-01 Face Avant TR9090-01

Face ARIERE TR9090 def Face ARIERE TR9090 def

Ces fichiers peuvent être modifiés avec illustrator.
